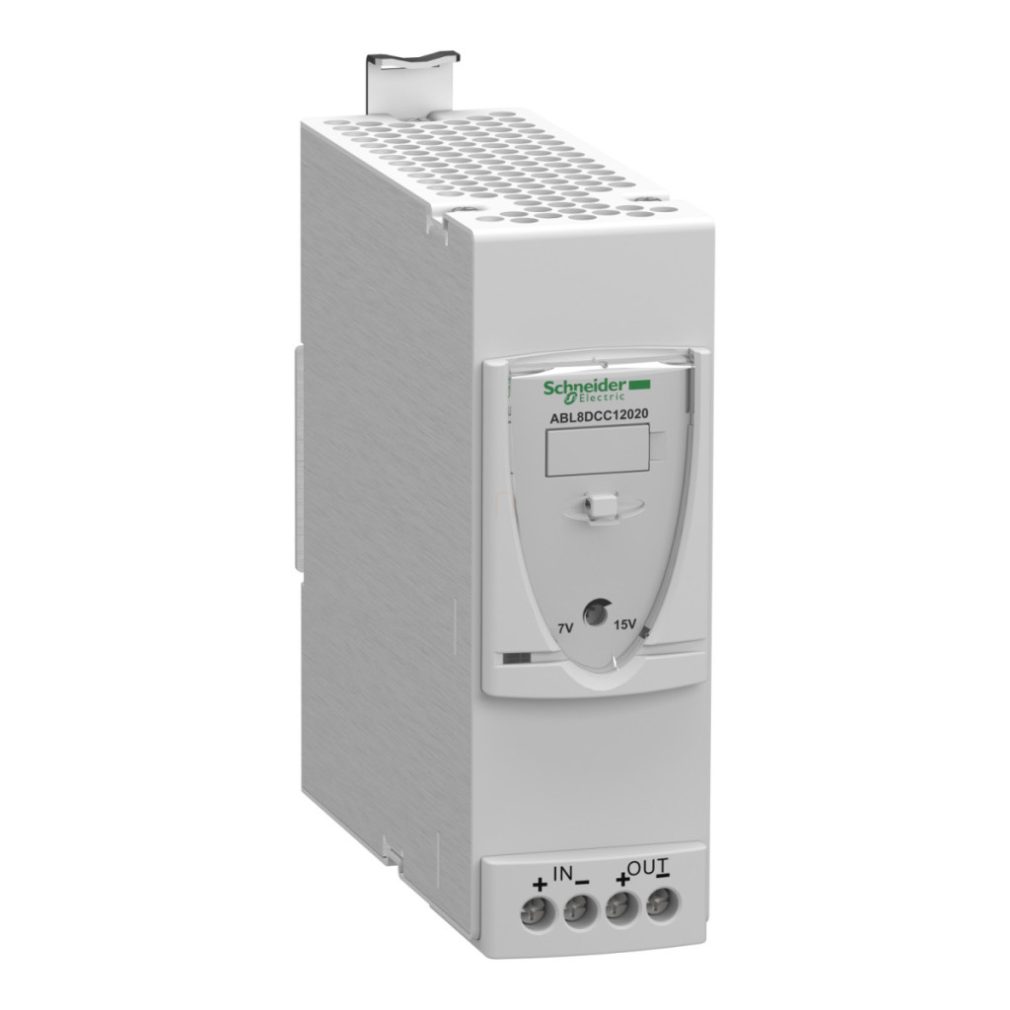

Schneider Electric ABL8DCC12020 este un modul convertor CC/CC de înaltă eficiență care face parte din familia de produse Phaseo Universal. Acest dispozitiv compact este ideal pentru aplicații industriale în care tensiunea de 24 V CC trebuie convertită în tensiune de 12 V CC, oferind în același timp performanțe fiabile și stabile. Modulul convertor ABL8DCC12020 are o putere nominală de 24 W și funcționează într-un interval de tensiune de intrare de 24-28,8 V CC, oferind în același timp o tensiune de ieșire stabilă de 12 V CC cu un curent de 2 A. Dispozitivul este o soluție deosebit de eficientă ca supliment la sursele de alimentare comutate reglate (SMPS) și poate fi integrat perfect în sistemele existente. Convertorul are o eficiență de funcționare remarcabilă de 82%, ceea ce reduce semnificativ pierderile de căldură și consumul de energie. Schneider Electric ABL8DCC12020 are caracteristici excelente de protecție care asigură o durată lungă de viață și o funcționare fiabilă. Este echipat cu protecție împotriva polarității inverse pe partea de intrare și protecție împotriva suprasarcinilor, supratensiunilor și scurtcircuitelor pe partea de ieșire, toate cu tehnologie de resetare automată. Protecția la supratensiune se activează atunci când tensiunea de ieșire depășește 7,8 V. Reglarea tensiunii de ieșire este excelentă, cu o reglare a liniei și a sarcinii între doar 1-3% și o undă reziduală care nu depășește 100 mV, permițând o funcționare precisă chiar și cu dispozitive electronice sensibile. Instalarea este extrem de simplă, deoarece dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm și poate fi utilizat atât în poziție orizontală, cât și verticală. Conexiunile de intrare și ieșire sunt blocuri terminale cu șuruburi potrivite pentru cabluri cu secțiune transversală de 2 x 0,5...2 x 4 mm² (AWG 24...AWG 10). Datorită dimensiunilor sale compacte, dispozitivul nu ocupă mult spațiu în dulapul de comutație. Starea de funcționare este indicată de un LED verde, care se aprinde când tensiunea de ieșire depășește 6 V, facilitând verificarea funcționării corespunzătoare a dispozitivului. Modulul convertor ABL8DCC12020 are o gamă largă de temperaturi de funcționare (-25...60 °C), asigurând o funcționare fiabilă în diverse condiții de mediu. Are un grad de protecție IP20 conform IEC 60529. Dispozitivul este conform cu numeroase standarde și reglementări internaționale, inclusiv cerințe stricte de compatibilitate electromagnetică (EMC). Produsul are certificări internaționale, inclusiv RCM, EAC, cCSAus și UL, care atestă calitatea și siguranța sa ridicate. ABL8DCC12020 este alegerea perfectă pentru sisteme de automatizare industrială, echipamente de control și alte aplicații în care este necesară o sursă de alimentare stabilă și fiabilă de 12 V c.c.
Schneider Electric Phaseo ABL7, ABL8 - ABL8DCC12020 - Accesoriu Phaseo, convertor CC/CC, 24/7…15 VCC, 2A (pentru surse de alimentare ABL8RP/ABL8WPS) date tehnice
Caracteristici generale
Familia de produse: Phaseo Universal
Tipul produsului sau al componentei: Modul convertor
Putere nominală: 24 W
Tensiune de intrare: 24...28,8 V CC
Tensiune de ieșire: 12 V CC
Curent de ieșire al sursei de alimentare: 2 A
Caracteristici suplimentare
Limite de tensiune de intrare: 22...30 V
Eficiență: 82 %
Disipare de putere: 4 W
Tip protecție intrare: Protecție polaritate inversă
Limite tensiune de ieșire: 7...15 V
Reglare linie și sarcină: 1...3 %
Undă reziduală: <= 100 mV
Tip protecție ieșire: Protecție la suprasarcină, tehnologie de protecție: resetare automată
Protecție la supratensiune, tehnologie de protecție: declanșare dacă U > 7,8 V, resetare automată
Protecție la scurtcircuit, tehnologie de protecție: resetare automată Conexiuni - blocuri terminale: Pentru conexiunea de intrare: blocuri terminale cu șurub, capacitate de conexiune: 2 x 0,5...2 x 4 mm² AWG 24...AWG 10
Pentru conexiunea de ieșire: blocuri terminale cu șurub, capacitate de conexiune: 2 x 0,5...2 x 4 mm² AWG 24...AWG 10
Metodă de montare: Cu cleme pe șină DIN simetrică de 35 mm, poziție de funcționare: orizontală
Cu cleme pe șină DIN simetrică de 35 mm, poziție de funcționare: verticală
Înălțime de funcționare: 2000 m
Mediu
Clasă de protecție IP: IP20 conform IEC 60529
Temperatura aerului ambiant în timpul funcționării: -25…60 °C
Temperatura aerului ambiant în timpul depozitării: -40…85 °C
Umiditate relativă: 0…90 % în timpul funcționării
0…95 % în timpul depozitării
Categorie de supratensiune: Clasa 3
Rezistență la vibrații: 2 gn (f= 11,9…150 Hz) conform IEC 61131-2
3,5 mm (f= 3…11,9 Hz) conform IEC 61131-2
Rezistență dielectrică: 500 V între intrare și masă
500 V între intrare și ieșire
500 V între ieșire și masă
Semnalizare
Semnalizare locală: 1 LED (verde) pentru tensiunea de ieșire (> 6 V)
