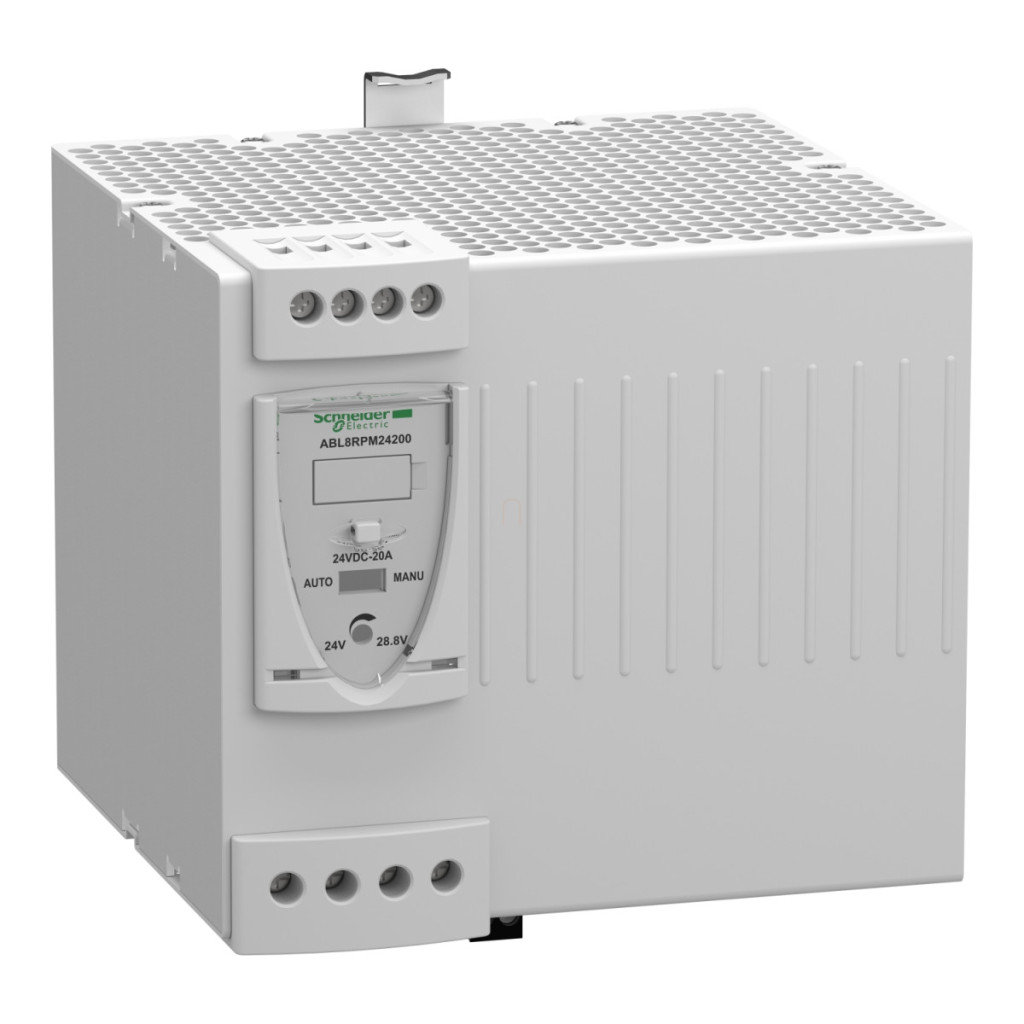

Schneider Electric Phaseo ABL7, ABL8 - ABL8RPM24200 date tehnice
Caracteristici de bază
Familia de produse: Sursă de alimentare Modicon
Tipul produsului sau al componentei: Unitate de alimentare
Tipul unității de alimentare: Mod de comutație reglat
Tensiune nominală de intrare: 100...120 V c.a. monofazat, conector(i): N-L1
Tensiune nominală de intrare: 200...240 V c.a. fază-fază, conector(i): L1-L2
Putere nominală în W: 480 W
Tensiune de ieșire: 24 V c.c.
Curent de ieșire al sursei de alimentare: 20 A
Vârf de curent tranzitoriu admisibil: 1,5 x In (timp de 4 secunde)
Filtru armonic: Curenți armonici de joasă frecvență
Caracteristici suplimentare
Interval de tensiune de intrare: 85...132 V c.a.
Interval de tensiune de intrare: 170...264 V c.a.
Curent de pornire: 30 A
Factor de putere: 0,68 la 240 V c.a.
Factor de putere: 0,69 la 120 V c.a.
Eficiență: 88 %
Reglarea tensiunii de ieșire: 24...28,8 V reglabilă
Pierdere de putere în W: 57,6 W
Echipament furnizat: Filtru de corecție a factorului de putere conform IEC 61000-3-2
Tipul de protecție de ieșire
Tehnologie de protecție la suprasarcină: resetare manuală sau automată
Tehnologie de protecție la supratensiune: 30...32 V, resetare manuală
Tehnologie de protecție la scurtcircuit: resetare manuală sau automată
Tehnologie de protecție la subtensiune: deconectare dacă U < 21,6 V
Tehnologie de protecție termică: resetare automată Conexiuni - blocuri terminale Bloc terminal cu șurub detașabil: 2 x 2,5 mm², pentru releu de diagnosticare Bloc terminal cu șurub: 3 x 0,5...3 x 4 mm², (AWG 22...AWG 12) pentru conexiunea de intrare
Bloc terminal cu șurub: 1 x 0,5...1 x 4 mm², (AWG 22...AWG 12) pentru conexiunea de împământare a intrării
Terminal cu șurub: 4 x 0,5...4 x 4 mm², (AWG 22...AWG 12) pentru conexiunea de ieșire
LED indicator de stare
1 LED (verde și roșu) pentru tensiunea de ieșire
1 LED (verde, roșu și portocaliu) pentru curentul de ieșire
Caracteristici fizice
Adâncime: 145 mm
Înălțime: 125 mm
Lățime: 146 mm
Conexiune de ieșire
Serial
Paralelă
Marcaj
CE
Suport de montare
Șină DIN simetrică 35 x 7,5 mm
Șină DIN simetrică 35 x 15 mm
Poziție de funcționare
Verticală
Alimentare electrică
SELV conform IEC 60950-1
SELV conform IEC 60204-1
SELV conform IEC 60364-4-41
Rezistență dielectrică
2500 V între intrare și pământ
3000 V între intrare și ieșire
500 V între ieșire și pământ
Caracteristici de mediu
Standarde: CSA C22.2 Nr. 60950-1, UL 508, EN/IEC 62368-1
Certificări de produs: CCSAus, EAC, KC, RCM, UL
Caracteristici de mediu: EMC în conformitate cu standardele IEC 61000-6-1, IEC 61000-6-3, EN 55024, IEC 61000-6-4, EN/IEC 61204-3
Siguranță: Conform cu IEC 60950-1, EN/IEC 61204-3
Altitudine de funcționare: 2000 m
Grad de protecție IP: IP20 conform IEC 60529, IP10
Temperatură ambiantă de funcționare:50 până la 60 °C cu factor de reducere, poziție de instalare < 2000 m Temperatura ambiantă de funcționare: -25 până la 50 °C fără reducere, poziție de instalare < 2000 m
