Sursa de alimentare optimizată ABLS1A12062 din gama Modicon de la Schneider Electric este o alegere excelentă pentru o alimentare fiabilă în sistemele industriale și de automatizare. Această sursă de alimentare comutată reglată are o gamă largă de tensiuni de intrare, oferind flexibilitate într-o varietate de medii de aplicare. Sursa de alimentare ABLS1A12062 funcționează cu tensiune de intrare monofazată sau fază-fază de 100-240 V c.a. și acceptă, de asemenea, intrare de 140-340 V c.c., ceea ce o face extrem de versatilă. Intrarea de 85-264 V c.a. funcționează fără reducerea puterii, în timp ce intrarea c.c. poate fi utilizată la putere maximă în intervalul 120-375 V. Acest interval larg permite sursei de alimentare să funcționeze fiabil într-o varietate de condiții de rețea, inclusiv sisteme de rețea TN, TT sau IT. Tensiunea de ieșire de 12 V CC furnizează un curent de 6,25 A, ceea ce se traduce printr-o putere nominală totală de 75 W. Tensiunea de ieșire este reglabilă între 11 și 14 V, permițând o ajustare precisă la aplicația specifică. Parametrii tehnici ai sursei de alimentare ABLS1A12062 sunt impresionanți: funcționează cu o eficiență de 87% la o tensiune de intrare de 230 V c.a., asigurând o funcționare eficientă din punct de vedere energetic. Dispozitivul are un timp de pornire mai mic de 1,2 secunde și o capacitate excelentă de menținere a tensiunii - mai mult de 20 ms la 115 V CA și mai mult de 40 ms la o tensiune de intrare de 230 V CA în cazul unei întreruperi de curent. Ripple-ul tensiunii reziduale este mai mic de 120 mV, oferind o ieșire DC stabilă și curată pentru echipamentele sensibile. Sursa de alimentare este capabilă să pornească sarcini capacitive de până la 5000 µF, oferind flexibilitate pentru o varietate de aplicații. Caracteristicile de protecție sunt remarcabile: dispozitivul are protecție împotriva suprasarcinilor, scurtcircuitelor, supraîncălzirii și supratensiunii, oferind siguranță maximă pentru echipamentele conectate. În plus față de siguranța integrată de 5 A care nu poate fi înlocuită, producătorul recomandă protecție externă cu o curbă caracteristică de 20 A C, o curbă caracteristică de 13 A B sau o curbă caracteristică de 10 A C. Designul compact, montabil pe șină DIN (27 mm lățime, 123,6 mm înălțime, 102 mm adâncime) și carcasa din plastic îl fac ideal pentru utilizarea în medii industriale. Sursa de alimentare poate fi instalată în diferite poziții de montare și poate fi utilizată la temperaturi ambientale cuprinse între -20 și +70 °C. Cu toate acestea, este important să se respecte specificațiile de reducere a puterii în funcție de temperatură pentru a asigura o funcționare fiabilă. Dispozitivul este conform cu protecția IP20 și poate fi utilizat la altitudini de până la 5000 m deasupra nivelului mării. Opțiunile de conectare paralelă și serială sporesc și mai mult flexibilitatea sursei de alimentare, permițând utilizarea mai multor unități împreună pentru cerințe de putere mai mari. Dispozitivul este conform cu numeroase standarde internaționale, inclusiv IEC 62368-1, EN/IEC 61010-1, EN 61010-2-201, EN/IEC 61204-3, și are certificări CE, CUL, RCM, EAC și KC.

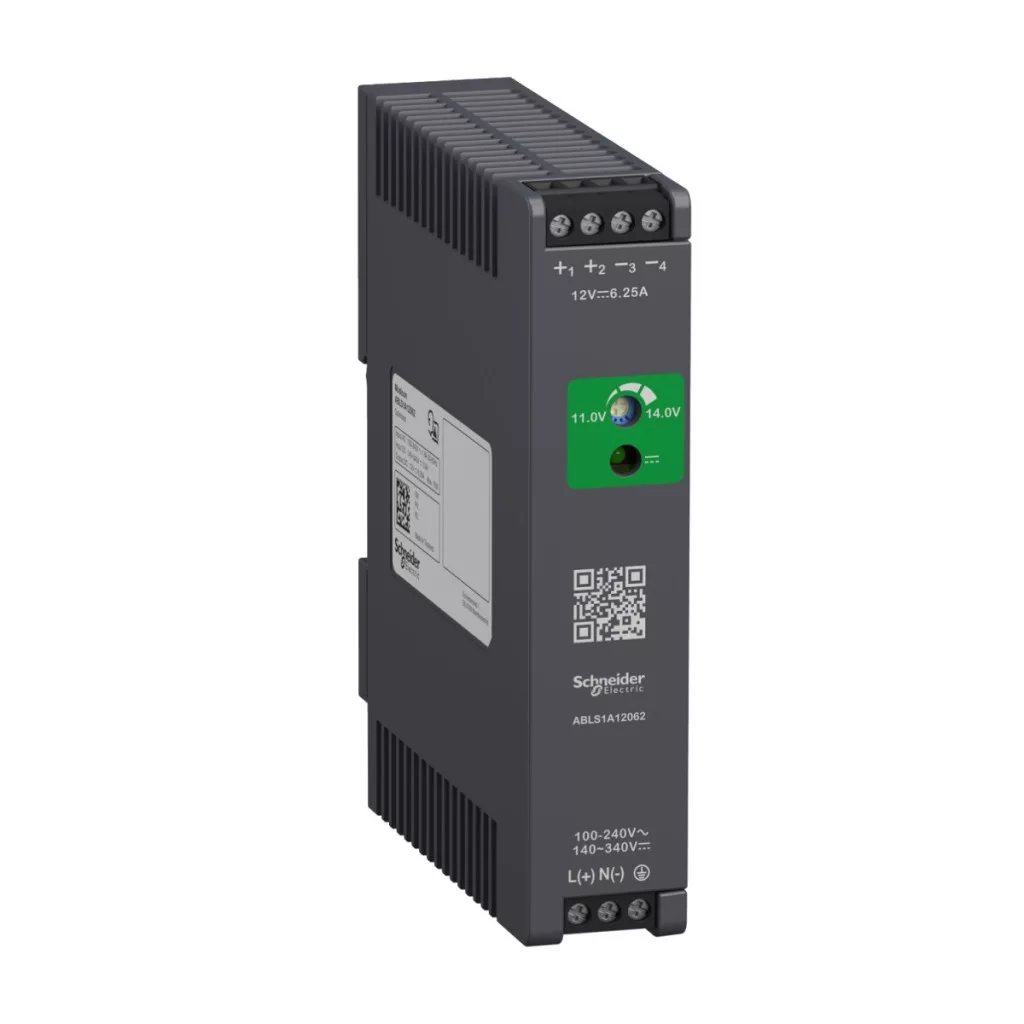

Schneider Electric Phaseo ABL7, ABL8 - ABLS1A12062 - Sursă de alimentare optimizată Modicon, montabilă pe șină DIN, 1f, 12 VCC, 6,2 A, 75 W date tehnice
Caracteristici cheie
Familia de produse: Unitate de alimentare Modicon
Tipul produsului sau al componentei: Unitate de alimentare
Tipul unității de alimentare: Mod de comutare reglat
Versiune: Optimizată
Material carcasă: Plastic
Tensiune nominală de intrare: 100...240 V c.a. monofazat, 100...240 V c.a. fază-fază, 140...340 V c.c. Putere nominală: 75 W Tensiune de ieșire: 12 V c.c. Curent de ieșire al sursei de alimentare: 6,25 A Caracteristici suplimentare Limite de tensiune de intrare: 85...264 V c.a. fără reducerea temperaturii, 120...375 V c.c. fără reducerea temperaturii
Frecvența nominală a rețelei: 50…60 Hz
Compatibilitate cu sistemul de alimentare: TN, TT, IT
Curent maxim de scurgere: 1 mA 240 V c.a.
Tip protecție intrare: Siguranță integrată (neînlocuibilă) 5 A
Protecție externă (recomandată): Curbă caracteristică 20 A C, curbă caracteristică 13 A B, curbă C de 10 A
Curent de pornire: 40,0 A la 115 V, 80,0 A la 230 V
Factor de putere: 0,55 la 115 V c.a., 0,45 la 230 V c.a.
Eficiență: 87% la 230 V c.a.
Reglarea tensiunii de ieșire: 11...14 V Disipare de putere: 16 W Consum de curent: < 1,8 A la 115 V c.a., < 1 A la 230 V c.a., < 0,8 A la 140 V c.c. Timp de pornire: < 1,2 s Timp de menținere a tensiunii: > 20 ms la 115 V c.a., > 40 ms la 230 V c.a.
Pornire cu sarcină capacitivă: 5000 µF
Undă de tensiune reziduală: < 120 mV
Timp mediu între defecțiuni [MTBF]: 700.000 ore la 25 °C, la sarcină maximă conform SR 332
Protecție ieșire
Tehnologie de protecție la suprasarcină și scurtcircuit: resetare automată
Împotriva supraîncălzirii, tehnologie de protecție: resetare manuală
Împotriva supratensiunii, tehnologie de protecție: resetare manuală
Conexiuni și control
Conexiune cu șurub: 0,5...2,5 mm², (AWG 20...AWG 14) pentru ieșire
Conexiune cu șurub: 0,75...2,5 mm², (AWG 18...AWG 14) pentru intrare
Reglare linie și sarcină: < 0,5 % 0-100 % sarcină la 25 °C
< 1 % pe întreaga gamă de tensiune la tensiunea de alimentare a liniei la 25 °C
Caracteristici fizice
LED de stare: 1 LED (verde) pentru tensiunea de ieșire
Adâncime: 102 mm
Înălțime: 123,6 mm
Lățime: 27 mm
Greutate: 0,22 kg
Instalare și funcționare
Conexiune de ieșire: Paralelă, serială
Suport de montare: Șină tip TH35-15 conform IEC 60715
Șină tip TH35-7,5 conform IEC 60715
Șină DIN cu profil dublu
Alimentare: SELV conform IEC 60950-1
SELV conform IEC 60204-1
SELV conform IEC 60364-4-41
Rezistență dielectrică: 3000 V c.a. între intrare și ieșire
Durată de viață: 10 ani Categorie de supratensiune: II Condiții de mediu Temperatura ambiantă de funcționare: -20 până la -10 °C cu o reducere de 1% per °C, altitudine de instalare < 2000 m-10…40 °C fără reducere Poziție de instalare 115 V c.a. < 2000 m
-10…50 °C fără reducere Poziție de instalare 230 V c.a. < 2000 m
40…70 °C 1,67 % per °C reducere curent Poziție de montare 115 V CA < 2000 m
50…70 °C 2,5 % per °C reducere curent Poziție de montare 230 V CA < 2000 m
Clasă de protecție împotriva șocurilor electrice: Clasa I
Grad de poluare: 2
Rezistență la vibrații: 3 mm (f= 2…9 Hz) conform IEC 60068-2-6
10 m/s² (f= 9…200 Hz) conform IEC 60068-2-6 Rezistență la impact: 150 m/s² pentru până la 11 ms Clasa de protecție IP: IP20 Altitudine de funcționare: < 5000 m Categorie de supratensiune III
