Sursa de alimentare Schneider Electric Modicon ABLS1A12100 este o sursă de alimentare comutată reglată care asigură o alimentare fiabilă pentru diverse aplicații industriale. Această versiune optimizată este soluția ideală dacă aveți nevoie de o sursă de alimentare stabilă de 12 V c.c. cu o sarcină de până la 10 A. Sursa de alimentare este extrem de versatilă, deoarece are o gamă largă de tensiuni de intrare: poate fi alimentată de la o sursă de alimentare monofazată sau fază-fază de 100-240 V c.a. sau de la o sursă de alimentare de 140-340 V c.c. Această flexibilitate vă permite să o utilizați fără probleme în diferite medii de rețea. Sursa de alimentare este compatibilă cu sistemele de rețea TN, TT și IT, astfel încât poate fi integrată în aproape orice infrastructură electrică. Sursa de alimentare ABLS1A12100, încorporată într-o carcasă din aluminiu, oferă o putere nominală de 120 W, funcționând cu o eficiență excelentă de până la 86% la o tensiune de intrare de 230 V c.a. Tensiunea de ieșire poate fi reglată între 11 și 14 V, permițând o ajustare precisă la cerințele dispozitivelor conectate. Sursa de alimentare este mică, având dimensiuni de numai 123,6 mm înălțime, 40 mm lățime și 117,6 mm adâncime, ceea ce o face ușor de instalat chiar și în spații înguste. Poate fi montată pe o șină DIN standard (TH35-15, TH35-7,5 sau șină DIN cu profil dublu), ceea ce facilitează instalarea în dulapuri de comutație sau sisteme de automatizare. Sursa de alimentare Modicon are o serie de caracteristici de protecție care asigură o durată lungă de viață și o funcționare fiabilă. Include protecție integrată împotriva suprasarcinilor și scurtcircuitelor cu resetare automată, precum și protecție împotriva supraîncălzirii și supratensiunii, care necesită resetare manuală. Are o siguranță integrată, neînlocuibilă, de 4 A, iar documentația recomandă un întrerupător de circuit cu caracteristică C de 20 A ca protecție externă. Curentul de pornire este de 30 A la 115 V și 60 A la 230 V, ceea ce reprezintă un factor important la dimensionarea sistemului. Utilizează terminale cu șurub pentru conectare, care acceptă cabluri cu o secțiune transversală de 0,5-4 mm² (AWG 20-12) pe partea de ieșire și 0,75-4 mm² (AWG 18-12) pe partea de intrare. Intervalul de temperatură de funcționare este foarte larg: poate fi utilizat între -10 °C și 70 °C, deși este necesară reducerea puterii peste 50 °C pentru tensiunea de intrare de 230 V c.a. Dispozitivul poate funcționa la altitudini de până la 5000 m deasupra nivelului mării, cu reducerea corespunzătoare a puterii. Valoarea sa MTBF ridicată este demnă de remarcat: 700.000 de ore la 25 °C sub sarcină maximă, în conformitate cu standardul SR 332, ceea ce indică o fiabilitate excelentă. Sursa de alimentare are un grad de protecție IP20, ceea ce înseamnă că este protejată împotriva pătrunderii degetelor, dar nu este rezistentă la apă. ABLS1A12100 este conform cu numeroase standarde internaționale, inclusiv IEC 62368-1, EN/IEC 61010-1, EN 61010-2-201, EN/IEC 61204-3 și numeroase standarde EMC, și are certificări CE, CUL, RCM, EAC și KC.

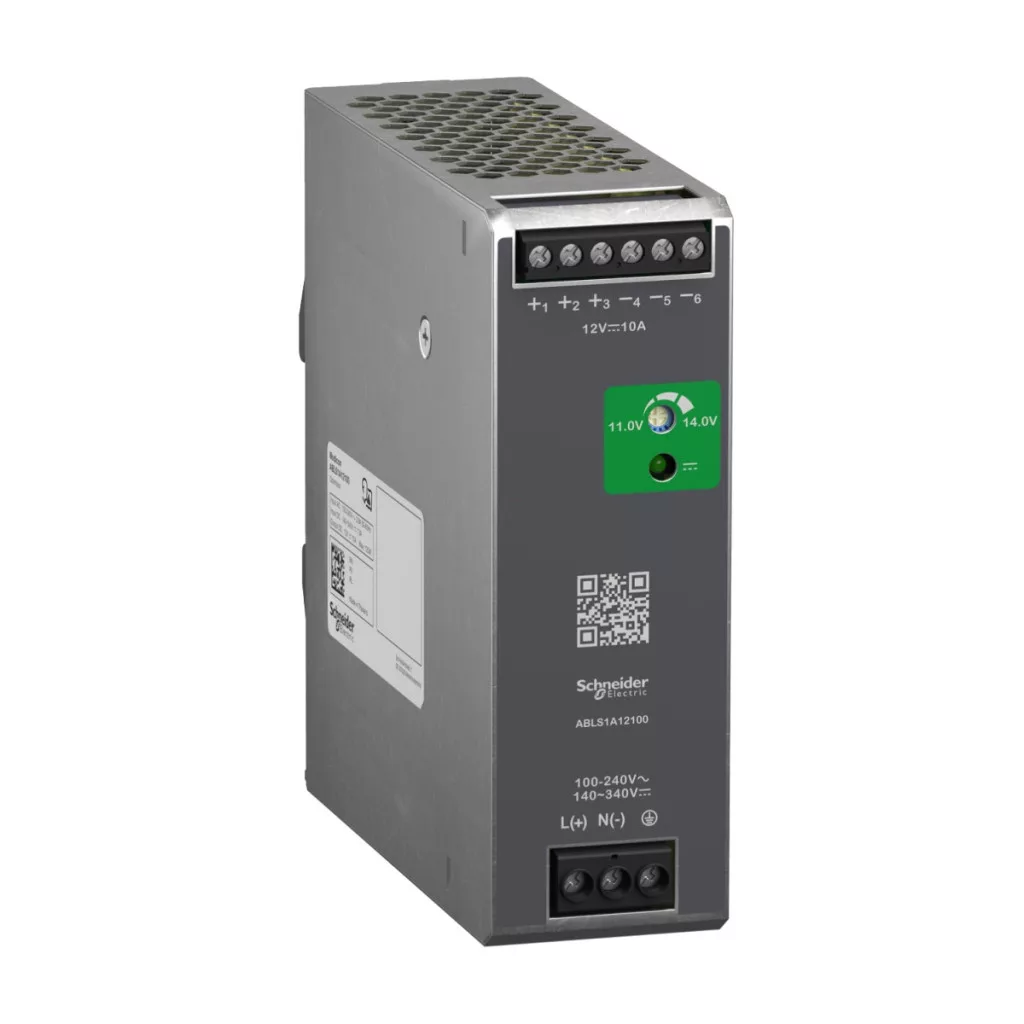

Schneider Electric Phaseo ABL7, ABL8 - ABLS1A12100 - Sursă de alimentare optimizată Modicon, montabilă pe șină DIN, 1f, 12 VCC, 10 A, 120 W date tehnice
Caracteristici principale
Familia de produse: Sursă de alimentare Modicon
Tipul produsului: Unitate de alimentare
Tipul sursei de alimentare: Mod de comutare reglat
Versiune: Optimizată
Material carcasă: Aluminiu
Tensiune nominală de intrare: 100...240 V c.a. monofazat, 100...240 V c.a. fază-fază, 140...340 V CC
Putere nominală: 120 W
Tensiune de ieșire: 12 V CC
Curent de ieșire: 10 A
Date suplimentare
Limite de tensiune de intrare: 85...264 V c.a. fără reducere, 120...375 V c.c. fără reducere
Frecvență nominală a rețelei: 50…60 Hz
Compatibilitate cu sistemul de alimentare: TN, TT, IT
Curent maxim de scurgere: 1 mA la 240 V AC
Protecție intrare: Siguranță integrată (neînlocuibilă) 4 A
Protecție externă recomandată: caracteristică 20 A C, caracteristică 13 A C
Curent de pornire: 30,0 A la 115 V, 60,0 A la 230 V
Factor de putere: 0,55 la 115 V AC, 0,45 la 230 V AC
Eficiență: 84% la 115 V c.a., 86% la 230 V c.a.
Reglarea tensiunii de ieșire: 11...14 V
Disiparea puterii: 25 W
Consumul de curent: < 2,5 A la 115 V c.a., < 1,4 A la 230 V c.a., < 1,3 A la 140 V c.c.
Timp de pornire: < 1 s
Timp de menținere: > 20 ms la 115 V c.a., > 40 ms la 230 V c.a.
Pornire cu sarcină capacitivă: 8000 µF
Undă reziduală: < 120 mV
Timp mediu între defecțiuni [MTBF]: 700.000 h la 25 °C, sarcină maximă conform SR 332
Protecție
Protecție ieșire: Protecție la suprasarcină și scurtcircuit, tehnologie de protecție: resetare automată
Protecție la supraîncălzire, tehnologie de protecție: resetare manuală
Protecție la supratensiune, tehnologie de protecție: resetare manuală
Conectori
Conexiune cu șurub: 0,5...4 mm², (AWG 20...AWG 12) fără manșon pentru capătul cablului pentru ieșire
Conexiune cu șurub: 0,5...2,5 mm², (AWG 20...AWG 14) cu capete de cablu cu manșon pentru ieșire
Conexiune cu șurub: 0,75...4 mm², (AWG 18...AWG 12) fără capete de cablu cu manșon pentru intrare
Conexiune cu șurub: 0,75...4 mm², (AWG 18...AWG 12) cu manșon pentru capătul cablului pentru intrare
Reglare
Reglare linie și sarcină: < 0,5% 0 până la 100% sarcină la 25 °C
< 1% pe întreaga gamă de tensiune la 25 °C
Caracteristici fizice
LED de stare: 1 LED (verde) tensiune de ieșire
Adâncime: 117,6 mm
Înălțime: 123,6 mm
Lățime: 40 mm
Montare
Conexiune de ieșire: Paralelă, serială
Suport de montare: Șină tip TH35-15 conform IEC 60715
Șină tip TH35-7,5 conform IEC 60715
Șină DIN cu profil dublu
Conformități
Alimentare: SELV conform IEC 60950-1
SELV conform IEC 60204-1
SELV conform IEC 60364-4-41
Rezistență dielectrică: 3000 V c.a. între intrare și ieșire
Durată de viață: 10 ani
Categorie de supratensiune: II
Condiții de mediu
Temperatura ambiantă de funcționare: -20 până la -10 °C cu o reducere a curentului de 2% per °C În poziția de montare < 2000 m
-10…40 °C fără reducere a puterii În poziția de montare 115 V c.a. < 2000 m
-10…50 °C fără reducere a puterii În poziția de montare 230 V c.a. < 2000 m
40…70 °C 1,67% / °C reducere a curentului În poziția de montare 115 V CA < 2000 m
50…70 °C 2,5% / °C reducere a curentului În poziția de montare 230 V CA < 2000 m
Protecție împotriva șocurilor electrice: Clasa I
Grad de poluare: 2
Rezistență la vibrații: 3 mm (f= 2…9 Hz) conform IEC 60068-2-6
10 m/s² (f= 9…200 Hz) conform IEC 60068-2-6
Rezistență la impact: 150 m/s² pentru până la 11 ms
Nivel de protecție IP: IP20
Altitudine de funcționare: < 5000 m
