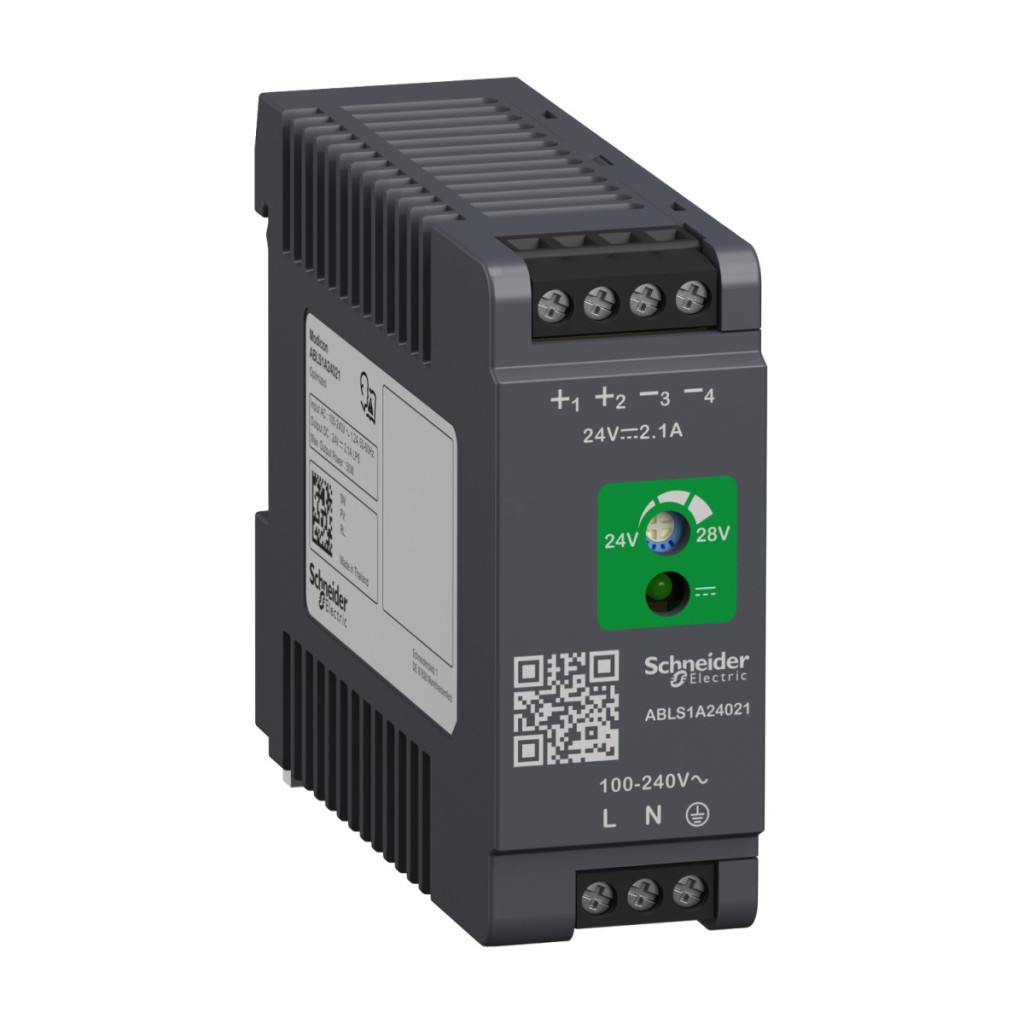

Schneider Electric ABLS1A24021 este o unitate de alimentare optimizată și reglată, care face parte din familia de produse Modicon Power Supply. Acest dispozitiv compact, montabil pe șină DIN, oferă o soluție ideală pentru alimentarea fiabilă cu energie electrică a sistemelor de control industrial, a echipamentelor de comunicații și a aplicațiilor de automatizare. Încorporată într-o carcasă din plastic cu dimensiuni de doar 30 mm lățime, 75 mm înălțime și 89,5 mm adâncime, sursa de alimentare ocupă puțin spațiu în dulapul de comandă, iar designul său robust asigură o durată lungă de viață. ABLS1A24021 are o gamă universală și largă de tensiuni de intrare (85-264 V c.a.), ceea ce permite utilizarea sa în diferite țări și îl face rezistent la fluctuațiile tensiunii de rețea. Dispozitivul poate fi utilizat atât cu conexiuni monofazate, cât și cu conexiuni fază-fază și este compatibil cu sistemele de rețea TN, TT și IT. Frecvența nominală de intrare este de 50-60 Hz, ceea ce respectă majoritatea standardelor internaționale. Sursa de alimentare are o siguranță încorporată de 3,15 A care protejează dispozitivul împotriva supracurentului. Pentru protecție externă, se recomandă utilizarea unui întrerupător miniatural de tip C de 20 A, de tip B de 10 A sau de tip C de 6 A. Pe partea de ieșire, dispozitivul furnizează o tensiune de 24 V CC, care poate fi reglată între 24 și 28 V. Curentul nominal de ieșire este de 2,1 A, ceea ce corespunde unei puteri de 50 W. Dispozitivul funcționează cu o eficiență excelentă: 86% la o intrare de 115 V CA și 88% la o intrare de 230 V CA. Sursa de alimentare oferă o tensiune de ieșire stabilă și curată, cu o undă reziduală mai mică de 75 mV. Dispozitivul este capabil să pornească sarcini capacitive de până la 3000 μF, ceea ce este deosebit de util pentru alimentarea sarcinilor capacitive, cum ar fi convertoarele CC/CC sau anumite controlere de motor. Timpul de pornire este mai mic de 3 secunde, în timp ce timpul de punte este de cel puțin 20 ms la o tensiune de intrare de 100 V c.a. și mai mult de 100 ms la o tensiune de intrare de 230 V c.a., ceea ce este suficient pentru a acoperi întreruperile de curent pe termen scurt. Sursa de alimentare ABLS1A24021 are protecții multiple, inclusiv protecție cu resetare automată împotriva suprasarcinilor și scurtcircuitelor, precum și protecție cu resetare manuală împotriva supraîncălzirii și supratensiunii. Starea de funcționare a dispozitivului este indicată de un LED verde, care arată prezența tensiunii de ieșire. Conexiunea poate fi realizată cu cabluri cu secțiune transversală de 0,5...2,5 mm² (AWG 20...AWG 14) utilizând terminale cu șurub pentru intrări și ieșiri. Dispozitivul are un grad de protecție IP20, care oferă protecție de bază împotriva contactului cu degetele și obiecte de dimensiuni similare, dar nu protejează împotriva apei și prafului. Sursa de alimentare este extrem de fiabilă, dovadă fiind valoarea ridicată a MTBF (timpul mediu între defecțiuni): 2.000.000 de ore la 25 °C la sarcină maximă și 900.000 de ore la 55 °C la 80% sarcină. Schneider Electric ABLS1A24021 poate fi utilizat într-un interval larg de temperaturi de funcționare: între -20 și -10 °C cu o reducere a curentului de 2% per °C, între -10 și 55 °C la sarcină maximă și între 55 și70 °C cu o reducere a curentului de 3,33% per °C, în poziția de montare, la o altitudine sub 2000 m deasupra nivelului mării. Dispozitivul poate fi utilizat în mai multe poziții de montare și este compatibil cu șinele DIN standard TH35-15 și TH35-7,5 conform IEC 60715. Sursele de alimentare pot fi conectate în paralel și în serie pentru a crește puterea, pe baza schemelor de cablare detaliate în PDF.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A24021 - Sursă de alimentare optimizată Modicon, montabilă pe șină DIN, 1f, 24 VCC, 2,1 A, 50 W date tehnice
Caracteristici principale
Familia de produse: Sursă de alimentare Modicon
Tipul produsului: Unitate de alimentare
Tipul sursei de alimentare: Mod comutat reglat
Variantă: Optimizată
Material carcasă: Plastic
Tensiune nominală de intrare: 100...240 V c.a. monofazat, 100...240 V c.a. fază-fază
Putere nominală: 50 W
Tensiune de ieșire: 24 V c.c.
Curent de ieșire al sursei de alimentare: 2,1 A
Date suplimentare
Interval de tensiune de intrare: 85...264 V c.a.
Frecvența nominală a rețelei: 50...60 Hz
Compatibilitate cu sistemul de alimentare: TN, TT, IT
Curent maxim de scurgere: 1 mA 240 V AC
Tip protecție intrare: Siguranță încorporată (neînlocuibilă) 3,15 A
Protecție externă (recomandată): 20 A curba C, 10 A curba B, 6 A curba C
Curent de pornire: 35,0 A la 115 V, 75,0 A la 230 V
Factor de putere: 0,45 la 115 V c.a., 0,35 la 230 V c.a.
Eficiență: 86% la 115 V c.a., 88% la 230 V c.a.
Reglarea tensiunii de ieșire: 24...28 V
Disipare de putere: 7,5 W
Consum de curent: < 1,1 A la 115 V c.a., < 0,65 A la 230 V c.a.
Timp de pornire: < 3 s
Timp de punte: > 20 ms la 100 V c.a., > 100 ms la 230 V c.a.
Pornire cu sarcină capacitivă: 3000 µF
Undă reziduală: < 75 mV
Timpul mediu între defecțiuni [MTBF]: 2.000.000 h la 25 °C, la sarcină maximă conform SR 332, 900.000 ore la 55 °C, la 80% sarcină conform SR 332
Tip protecție ieșire: Tehnologie de protecție la suprasarcină și scurtcircuit: resetare automată; Tehnologie de protecție la supraîncălzire: resetare manuală; Protecție la supratensiune, tehnologie de protecție: resetare manuală. Conectori - terminale: Conexiune cu șurub: 0,5...2,5 mm², (AWG 20...AWG 14) pentru intrare/ieșire
Reglarea cablului și a sarcinii: < 0,5% la 0-100% sarcină la 25 °C, < 1% pe întreaga gamă de tensiune la 25 °C
LED indicator de stare: 1 LED (verde) tensiune de ieșire
Caracteristici fizice
Adâncime: 89,5 mm
Înălțime: 75 mm
Lățime: 30 mm
Greutate netă: 0,180 kg
Conexiune de ieșire: Paralelă, Serială
Montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, șină DIN cu profil dublu
Alimentare: SELV conform IEC 60950-1, SELV conform IEC 60204-1, SELV conform IEC 60364-4-41
Rezistență dielectrică: 3000 V c.a. între intrare și ieșire
Durată de viață: 10 ani
Categorie de supratensiune: II
Parametri de mediu
Standarde: IEC 62368-1, EN/IEC 61204-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-3-2, EN 61000-3-3, UL 62368-1, CSA C22.2 Nr. 62368-1, UL 508, CSA C22.2 Nr. 107.1 Certificări de produs: CE, listat CUL, recunoscut CUL, RCM, Schema CB, EAC, KC, NEC: clasa 2 Altitudine de funcționare: < 2000 m Rezistență la șocuri: 150 m/s² pentru până la 11 ms Grad de protecție IP: IP20 Temperatură ambiantă de funcționare: -20...-10 °C cu reducere a curentului de 2% per °C În poziția de montare < 2000 m, -10...55 °C fără reducere În poziția de montare < 2000 m, 55...70 °C cu o reducere a curentului de 3,33% per °C În poziția de instalare < 2000 m
Clasa de protecție împotriva șocurilor electrice: Clasa I
Grad de poluare: 2
Rezistență la vibrații: 3 mm (f= 2...9 Hz) conform IEC 60068-2-6, 10 m/s² (f= 9...200 Hz) conform IEC 60068-2-6
Compatibilitate electromagnetică
Rezistență la descărcări electrice: 8 kV (descărcare prin contact), 15 kV (descărcare în aer) conform IEC 61000-4-2
Imunitate la interferențe RF: 15 V/m (80 MHz...2 GHz), 5 V/m (2...2,7 GHz), 5 V/m (2,7...6 GHz) conform IEC 61000-4-3
Imunitate la tranzitorii rapizi: 4 kV (intrare-ieșire) conform IEC 61000-4-4
Imunitate la supratensiune: 4 kV (între sursa de alimentare și pământ), 3 kV (între faze) conform IEC 61000-4-5
Imunitate la interferențe RF conduse: 15 V (0,15...80 MHz) conform IEC 61000-4-6
Imunitate la câmp magnetic: 30 A/m (50...60 Hz) conform IEC 61000-4-8
Imunitate la supratensiune: Conform IEC 61000-4-11
Emisii electromagnetice: Emisii conductive conform IEC 61000-6-3, Emisii radiate conform IEC 61000-6-4
