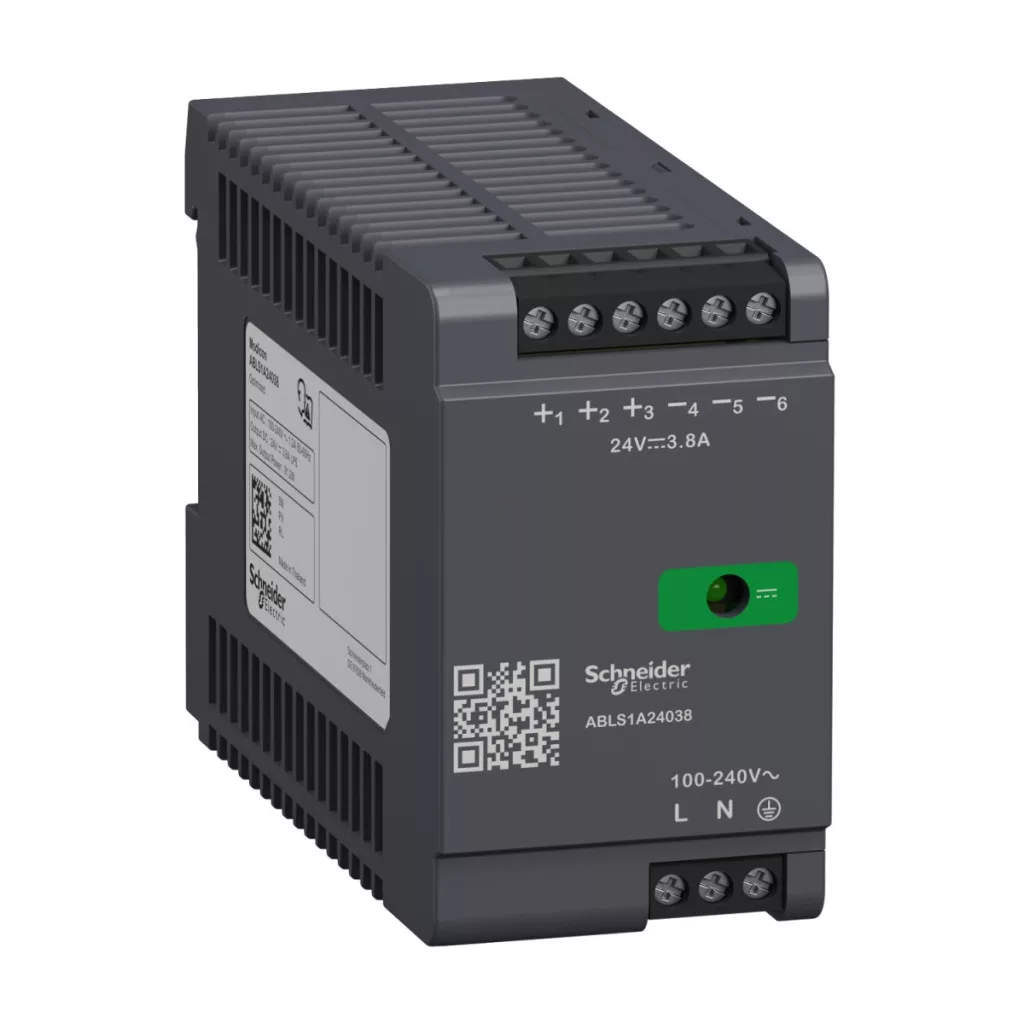

Sursa de alimentare Schneider Electric Modicon ABLS1A24038 este o sursă de alimentare comutată optimizată și reglată, care oferă o soluție excelentă pentru sistemele industriale de automatizare și control. Această sursă de alimentare cu tensiune de ieșire de 24 V CC și curent de 3,8 A oferă o alimentare fiabilă pentru o gamă largă de aplicații în care funcționarea stabilă este esențială. Dispozitivul are o gamă universală de tensiune de intrare (85-264 V c.a.), astfel încât poate fi utilizat în întreaga lume cu diferite tensiuni de rețea. Este compatibil cu sistemele de alimentare TN, TT și IT. Sursa de alimentare are o carcasă compactă din plastic și are o lățime de numai 45 mm, o înălțime de 75 mm și o adâncime de 100 mm, ceea ce o face ușor de instalat în dulapuri de control unde spațiul este limitat. Poate fi montată pe o șină DIN, utilizând șine standard TH35-15 sau TH35-7,5 pentru montare, precum și șine DIN cu profil dublu. Sursa de alimentare Modicon ABLS1A24038 oferă performanțe remarcabile, cu o putere nominală de 91,2 W și o eficiență excelentă de 87% (115 V c.a.) și 89% (230 V c.a.). Funcțiile de protecție încorporate includ protecție cu resetare automată împotriva suprasarcinilor și scurtcircuitelor și protecție cu resetare manuală împotriva supraîncălzirii și supratensiunii. Unitatea include o siguranță integrată de 3,15 A care nu poate fi înlocuită. Protecția externă recomandată în general este un întrerupător miniatural cu caracteristică C de 20 A, caracteristică B de 10 A sau caracteristică C de 6 A. Curentul de pornire este de 45 A la 115 V c.a. și 70 A la 230 V c.a., ceea ce trebuie luat în considerare la proiectarea rețelei. Sursa de alimentare Schneider Electric Modicon ABLS1A24038 oferă o fiabilitate remarcabilă, demonstrată de durata de viață preconizată: 1,5 milioane de ore MTBF la 25 °C la sarcină maximă sau 600.000 de ore la 55 °C la 80% sarcină, conform standardului SR 332. Intervalul de temperatură de funcționare al dispozitivului este între -20 °C și 70 °C, cu reducerea sarcinii în funcție de condițiile de temperatură. Sursa de alimentare are un LED verde care indică prezența tensiunii de ieșire, facilitând verificarea funcționării corespunzătoare. Sursa de alimentare are un grad de protecție IP20, care oferă protecție de bază împotriva contactului. Are o compatibilitate electromagnetică (EMC) semnificativă, îndeplinind cerințele relevante ale seriei de standarde IEC 61000, și are numeroase certificări internaționale, inclusiv marcajele CE, CUL, RCM, CB, EAC, KC și certificarea NEC clasa 2.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A24038 - Sursă de alimentare optimizată Modicon, montabilă pe șină DIN, 1f, 24 VCC, 3,8 A, 90 W Specificații tehnice
Caracteristici cheie
Familia de produse: Sursă de alimentare Modicon
Tip produs: Unitate de alimentare
Tip sursă de alimentare: Mod de comutare reglat
Versiune: Optimizată
Material carcasă: Plastic
Tensiune nominală de intrare: 100...240 V c.a. monofazat, 100...240 V c.a. fază-fază
Putere nominală: 91,2 W
Tensiune de ieșire: 24 V c.c.
Curent de ieșire al sursei de alimentare: 3,8 A
Caracteristici electrice
Interval de tensiune de intrare: 85...264 V c.a.
Frecvența nominală a rețelei: 50...60 Hz
Compatibilitate cu sistemul de alimentare: TN, TT, IT
Curent maxim de scurgere: 1 mA 240 V c.a.
Tip protecție intrare: Siguranță integrată (neînlocuibilă) 3,15 A
Protecție externă recomandată: curbă C de 20 A, curbă B de 10 A, curbă C de 6 A
Curent de pornire: 45,0 A la 115 V, 70,0 A la 230 V
Factor de putere: 0,90 la 115 V c.a., 0,85 la 230 V c.a. Eficiență: 87% la 115 V c.a., 89% la 230 V c.a.
Reglarea tensiunii de ieșire: 24 V
Disiparea puterii: 13 W
Consumul de curent: < 1,2 A la 115 V c.a., < 0,6 A la 230 V c.a.
Timp de pornire: < 3 s
Timp de punte: > 20 ms la 100 V c.a., > 50 ms la 230 V c.a.
Pornire cu sarcină capacitivă: 3000 µF
Undă reziduală: < 75 mV Protecție și fiabilitate 1.500.000 ore la 25 °C, sarcină maximă (conform SR 332), 600.000 ore la 55 °C, sarcină 80% (conform SR 332)
Tip protecție ieșire: Protecție la suprasarcină și scurtcircuit, resetare automată; împotriva supraîncălzirii, resetare manuală; împotriva supratensiunii, resetare manuală Conexiuni: Conexiune cu șurub: 0,5...2,5 mm², (AWG 20...AWG 14) pentru intrare/ieșire
Reglarea liniei și a sarcinii: < 1% la 0-100% sarcină la 25 °C, < 2% pe întreaga gamă de tensiune pe linie la 25 °C
LED indicator de stare: 1 LED (verde) tensiune de ieșire
Date mecanice și de mediu
Adâncime: 100 mm
Înălțime: 75 mm
Lățime: 45 mm
Conexiune de ieșire: Montare în serie: șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, șină DIN cu profil dublu Alimentare: SELV conform IEC 60950-1, SELV conform IEC 60204-1, SELV conform IEC 60364-4-41
Rezistență dielectrică: 3000 V CA între intrare și ieșire
Durată de viață: 10 ani
Categorie de supratensiune: II
Standarde și certificări
Standarde: IEC 62368-1, EN/IEC 61204-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-3-2, EN 61000-3-3, UL 62368-1, CSA C22.2 Nr. 62368-1, UL 508, CSA C22.2 Nr. 107.1 Certificări de produs: CE, listat CUL, recunoscut CUL, RCM, CB Scheme, EAC, KC, NEC: clasa 2 Altitudine de funcționare: < 2000 m Rezistență la șocuri: 150 m/s² pentru până la 11 ms Grad de protecție IP: IP20 Temperatură ambiantă în timpul funcționării: -20...-10 °C cu reducere a curentului de 2% per °C În poziția de montare < 2000 m, -10...55 °C fără reducere În poziția de montare < 2000 m, 55...70 °C cu reducere a curentului de 3,33% per °C În poziția de instalare < 2000 m
Protecție împotriva șocurilor electrice: Clasa I
Grad de poluare: 2
Rezistență la vibrații: 3 mm (f= 2...9 Hz) conform IEC 60068-2-6, 10 m/s² (f= 9...200 Hz) conform IEC 60068-2-6
