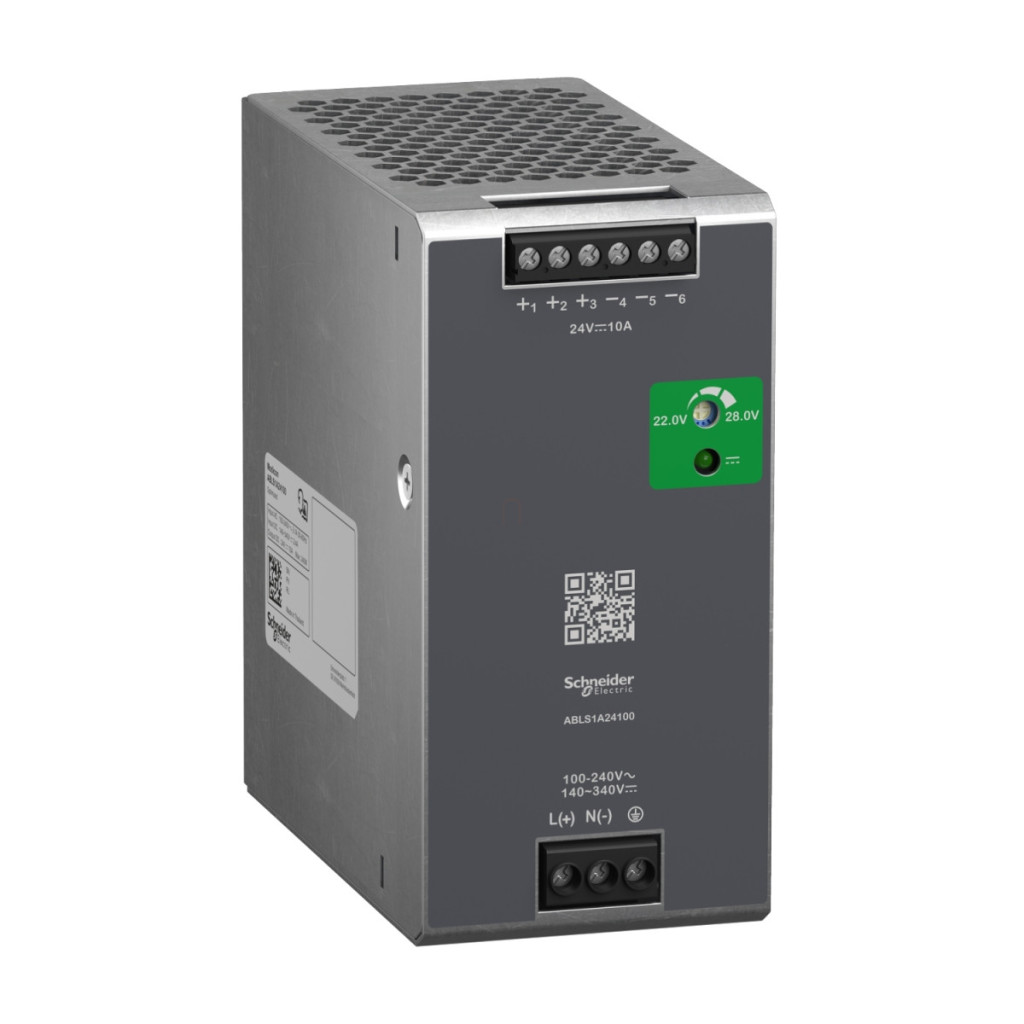

Sursa de alimentare Schneider Electric ABLS1A24100 Modicon este o sursă de alimentare profesională, optimizată și reglată, care furnizează o tensiune de ieșire fiabilă de 24 V c.c. cu un curent de 10 A, fiind astfel alegerea ideală pentru aplicații industriale. Sursa de alimentare cu carcasă din aluminiu are o tensiune de intrare universală și poate funcționa în intervalul 100-240 V c.a. monofazat, fază-fază sau 140-340 V c.c., oferind opțiuni flexibile de instalare în diferite rețele electrice. Această sursă de alimentare de 240 W montabilă pe șină DIN funcționează cu o eficiență excelentă - 85% la o intrare de 115 V c.a. și până la 88% la o intrare de 230 V c.a. Dispozitivul are protecție completă, inclusiv protecție la suprasarcină, scurtcircuit și supraîncălzire, asigurând o durată lungă de viață și o funcționare fiabilă. Tensiunea de ieșire este reglabilă în intervalul 22-28 V, astfel încât poate fi adaptată cu precizie la cerințele aplicației. Datorită zgomotului rezidual redus, mai mic de 120 mV, și tensiunii de ieșire stabile (precizie de reglare independentă de sarcină < 0,5%), este deosebit de potrivit pentru alimentarea dispozitivelor electronice sensibile. O caracteristică specială a sursei de alimentare este capacitatea sa de a gestiona sarcini capacitive ridicate - poate face față unei capacități de pornire de până la 8000 µF. ABLS1A24100 are dimensiuni compacte (60 mm lățime, 123,6 mm înălțime și 117,6 mm adâncime), ceea ce permite instalarea în dulapuri de comutație, economisind spațiu. Dispozitivul poate fi utilizat într-un interval larg de temperaturi, între -20 °C și +70 °C, deși este necesară reducerea puterii la temperaturi peste 50 °C. Sursa de alimentare poate fi conectată în paralel și în serie, ceea ce sporește și mai mult posibilitățile de aplicare atunci când este necesară o putere mai mare sau o tensiune mai mare. Sursa de alimentare ABLS1A24100 respectă cele mai stricte standarde industriale și deține numeroase certificări internaționale (CE, UL, CUL, RCM, CB, EAC, KC), fiind astfel adecvată pentru utilizare la nivel mondial. Produsul are protecție IP20 și poate fi montat pe șine tip top-hat TH35-15 sau TH35-7.5 sau pe șine DIN cu profil dublu. Valoarea sa MTBF ridicată (700.000 de ore la 25 °C, la sarcină maximă) și durata de viață de 10 ani garantează o funcționare stabilă pe termen lung. Afișajul LED încorporat oferă o indicare simplă a stării tensiunii de ieșire, facilitând verificarea funcționării. Sursa de alimentare are o ieșire SELV (Safety Extra Low Voltage) care respectă standardele IEC 60950-1, IEC 60204-1 și IEC 60364-4-41, fiind sigură pentru utilizarea în echipamente audio, video, IT, de comunicații, industriale și de control.
Schneider Electric Phaseo ABL7, ABL8 - ABLS1A24100 - Sursă de alimentare optimizată Modicon, montabilă pe șină DIN, 1f, 24 VCC, 10 A, 240 W date tehnice
Caracteristici principale
Tipul produsului: Unitate de alimentare Modicon
Tipul componentei: Unitate de alimentare
Tipul unității de alimentare: Mod de comutare reglat
Versiune: Optimizată
Material carcasă: Aluminiu
Tensiune nominală de intrare: 100...240 V c.a. monofazat, 100...240 V c.a. fază-fază, 140...340 V c.c.
Putere nominală: 240 W
Tensiune de ieșire: 24 V c.c.
Curent de ieșire: 10 A
Caracteristici de intrare
Limite de tensiune de intrare: 85...264 V c.a. fără reducere, 120...375 V c.c. fără reducere
Frecvență nominală a rețelei: 50...60 Hz
Compatibilitate cu sistemul de alimentare: TN, TT, IT
Curent maxim de scurgere: 1 mA 240 V c.a.
Tip protecție intrare: Siguranță încorporată (neînlocuibilă) 6,3 A
Protecție externă (recomandată): 20 A curba B, 20 A curba C, 6 A curba B, 6 A curba C
Curent de pornire: 30 A la 115 V, 60 A la 230 V
Factor de putere: 0,95 la 115 V c.a., 0,95 la 230 V c.a.
Consum de curent: < 2,8 A la 115 V c.a., < 1,4 A la 230 V c.a., < 2,4 A la 140 V c.c.
Caracteristici de ieșire
Eficiență: 85% la 115 V c.a., 88% 230 V c.a.
Reglarea tensiunii de ieșire: 22...28 V
Disiparea puterii: 36 W
Pornire cu sarcină capacitivă: 8000 µF
Tensiune reziduală de zumzet: < 120 mV
Timp de pornire: < 1 s
Timp de punte: > 20 ms la 115 V c.a., > 20 ms la 230 V c.a.
Reglare linie și sarcină: < 0,5% De la 0 la 100% sarcină la 25°C, < 1% pe întreaga gamă de tensiune în linie la 25°C
Caracteristici de protecție
Tip protecție ieșire: Protecție la suprasarcină și scurtcircuit, tehnologie de protecție: resetare automată; Protecție la supraîncălzire, tehnologie de protecție: resetare manuală; Protecție la supratensiune, tehnologie de protecție: resetare manuală
Conexiuni
Conexiuni - blocuri terminale: Conexiune cu șurub: 0,5...4 mm², (AWG 20...AWG 12) fără manșoane la ieșire; Conexiune cu șurub: 0,5...2,5 mm², (AWG 20...AWG 14) cu manșoane la ieșire; Conexiune cu șurub: 0,75...4 mm², (AWG 18...AWG 12) fără manșoane la intrare; Conexiune cu șurub: 0,75...4 mm², (AWG 18...AWG 12) cu manșoane la intrare
Caracteristici mecanice
LED de stare: 1 LED (verde) tensiune de ieșire
Adâncime: 117,6 mm
Înălțime: 123,6 mm
Lățime: 60 mm
Greutate netă: 0,8 kg
Conexiune de ieșire: Paralelă, Serială
Suport de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, Șină DIN cu profil dublu
Rezistență dielectrică: 3000 V CA de la intrare la ieșire
Durată de viață: 10 ani
Categorie de supratensiune: II
Caracteristici de mediu
Grad de protecție IP: IP20
Temperatură ambiantă de funcționare: -20...40 °C fără reducerea puterii În poziția de montare 115 V c.a. < 2000 m; -20...50 °C fără reducere a puterii În poziția de montare 230 V c.a. < 2000 m; 40...70 °C cu reducere a curentului de 1,67 % / °C În poziția de montare 115 V c.a. < 2000 m; 50...70 °C cu reducere a curentului de 2,5 % / °C În poziția de montare 230 V c.a. < 2000 m
Clasa de protecție împotriva șocurilor electrice: Clasa I
Grad de contaminare: 2
Altitudine de funcționare: < 5000 m
Rezistență la șocuri: 150 m/s² pentru până la 11 ms
Rezistență la vibrații: 3 mm (f= 2...9 Hz) conform IEC 60068-2-6, 10 m/s² (f= 9...200 Hz) conform IEC 60068-2-6
Standarde și certificări
Standarde: IEC 62368-1, EN/IEC 61204-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-3-2, EN 61000-3-3, UL 62368-1, CSA C22.2 nr. 62368-1, UL 508, CSA C22.2 nr. 107.1
Certificări ale produsului: CE, listat CUL, recunoscut CUL, RCM, Schema CB, EAC, KC
MTBF: 700.000 ore la 25 °C, sarcină maximă, conform standardului SR 332
Alimentare: SELV conform IEC 60950-1, SELV conform IEC 60204-1, SELV conform IEC 60364-4-41
