Seria Schneider Electric Modicon Power Supply ABLS1A24200 oferă o soluție extrem de fiabilă și versatilă pentru aplicații industriale. Cu designul său compact și carcasa robustă din aluminiu, această sursă de alimentare comutată reglată, montabilă pe șină DIN, este ideală pentru utilizarea într-o varietate de medii industriale. Sursa de alimentare poate funcționa cu tensiune de intrare monofazată sau fază-fază de 100-240 V c.a. sau cu tensiune de intrare de 140-340 V c.c., oferind o flexibilitate excepțională pentru utilizarea în diverse sisteme de rețea. Tensiunea de ieșire de 24 V c.c. și curentul de ieșire de 20 A îi permit să alimenteze dispozitive cu o putere de până la 480 W. Sursa de alimentare ABLS1A24200 este compatibilă cu sistemele de rețea TN, TT și IT, fiind potrivită pentru utilizare în aproape orice mediu industrial. Datorită caracteristicilor de protecție încorporate, dispozitivul poate fi utilizat în siguranță într-o varietate de condiții. Sursa de alimentare are o eficiență remarcabilă de 85% la o tensiune de intrare de 115 V c.a. și de 88% la 230 V c.a. Tensiunea de ieșire a ABLS1A24200 poate fi reglată între 22 și 28 V, permițând setarea la valoarea exactă dorită. Timpul de pornire extrem de rapid, de mai puțin de 1,5 secunde, și timpul de menținere de cel puțin 20 de milisecunde asigură o funcționare stabilă chiar și în timpul întreruperilor scurte de curent. Pornirea cu sarcini capacitive este posibilă până la 8000 μF, iar fluctuația tensiunii reziduale de ieșire este mai mică de 120 mV, rezultând o tensiune de ieșire extrem de stabilă. Sursa de alimentare ABLS1A24200 oferă o protecție remarcabilă împotriva suprasolicitării, scurtcircuitului, supraîncălzirii și supratensiunii. Protecția împotriva suprasarcinii și scurtcircuitului are resetare automată, în timp ce protecția împotriva supraîncălzirii și supratensiunii are resetare manuală. Conectorii sursei de alimentare sunt de tip șurub și sunt potriviți pentru cabluri cu o secțiune transversală de 0,75-4 mm². Sursa de alimentare are, de asemenea, caracteristici excelente de reglare - cu o variație a sarcinii de 0-100%, variația tensiunii de ieșire este mai mică de 0,5%, în timp ce pe întreaga gamă de tensiune de intrare, variația este mai mică de 1%. Unitatea este certificată SELV (Safety Extra-Low Voltage) în conformitate cu standardele IEC 60950-1, IEC 60204-1 și IEC 60364-4-41. Sursa de alimentare ABLS1A24200 poate fi utilizată atât în mod paralel, cât și în serie, fiind potrivită pentru obținerea unei puteri mai mari sau a unei tensiuni mai mari. În conexiunea paralelă, se pot conecta maximum 2 surse de alimentare de același tip, în timp ce în conexiunea în serie este necesară protecția cu diode.

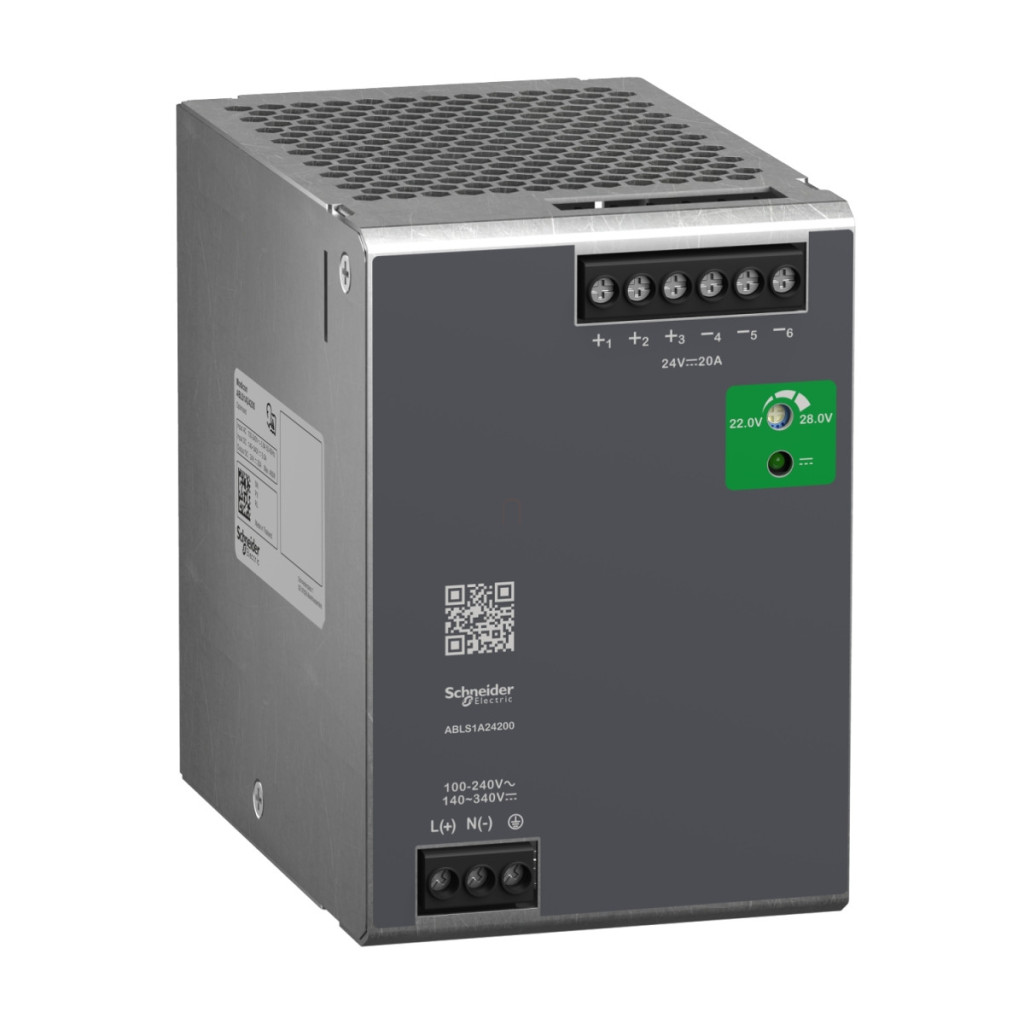

Schneider Electric Phaseo ABL7, ABL8 - ABLS1A24200 - Specificații tehnice ale sursei de alimentare optimizate Modicon
Caracteristici cheie
Familia de produse: Sursă de alimentare Modicon
Tipul produsului: Unitate de alimentare
Tip de alimentare: Mod de comutare reglat
Versiune: Optimizată
Material carcasă: Aluminiu
Tensiune nominală de intrare: 100...240 V c.a. monofazat, 100...240 V c.a. fază-fază, 140...340 V c.c.
Putere nominală: 480 W
Tensiune de ieșire: 24 V c.c.
Curent de ieșire al sursei de alimentare: 20 A
Specificații detaliate
Limite de tensiune de intrare: 85...264 V c.a. fără reducere, 120...375 V c.c. fără reducere
Frecvența nominală a rețelei: 50…60 Hz
Compatibilitate cu sistemul de alimentare: TN, TT, IT
Curent maxim de scurgere: 1 mA 240 V c.a.
Tip protecție intrare: Siguranță încorporată (neînlocuibilă) 10 A
Protecție externă (recomandată): 20 A caracteristică C, 16 A caracteristică B, 13 A caracteristică C
Curent de pornire: 45,0 A la 115 V, 90,0 A la 230 V
Factor de putere: 0,95 la 115 V c.a., 0,95 la 230 V c.a.
Eficiență: 85% la 115 V c.a., 88% la 230 V c.a.
Reglarea tensiunii de ieșire: 22...28 V
Pierdere de putere: 60 W
Consum de curent: < 5,4 A la 115 V c.a., < 2,7 A la 230 V c.a., < 5 A la 140 V c.c.
Timp de pornire: < 1,5 s
Timp de menținere: > 20 ms 115 V c.a., > 20 ms 230 V c.a.
Funcții de protecție
Tip protecție ieșire: Protecție la suprasarcină și scurtcircuit cu resetare automată; împotriva supraîncălzirii, cu resetare manuală; împotriva supratensiunii, cu resetare manuală
Caracteristici fizice
Adâncime: 128,5 mm
Înălțime: 123,6 mm
Lățime: 85,5 mm
Greutate netă: 1,25 kg
Condiții de funcționare
Temperatura ambiantă de funcționare: -20…40 °C fără reducerea puterii În poziție de montare 115 V c.a. < 2000 m, -20…50 °C fără reducerea puterii În poziție de montare 230 V c.a. < 2000 m
Altitudine de funcționare: < 5000 m Rezistență la impact: 150 m/s² pentru până la 11 ms Protecție IP: IP20 Protecție împotriva șocurilor electrice: Clasa I Grad de poluare: 2
Rezistență la vibrații: 3 mm (f= 2…9 Hz), 10 m/s² (f= 9…200 Hz) conform IEC 60068-2-6
Informații de montare
Conexiune de ieșire: Paralelă, serială
Suport de montare: Șină tip top-hat TH35-15 conform IEC 60715, șină tip top-hat TH35-7.5 conform IEC 60715, Șină DIN cu profil dublu
Standarde și certificări
Rezistență electrică: 3000 V c.a. între intrare și ieșire
Standarde: IEC 62368-1, EN/IEC 61010-1, EN 61010-2-201, EN/IEC 61204-3
Durată de viață: 10 ani
Categorie de supratensiune: II
MTBF: 700.000 ore la 25 °C, sarcină maximă, conform SR 332
