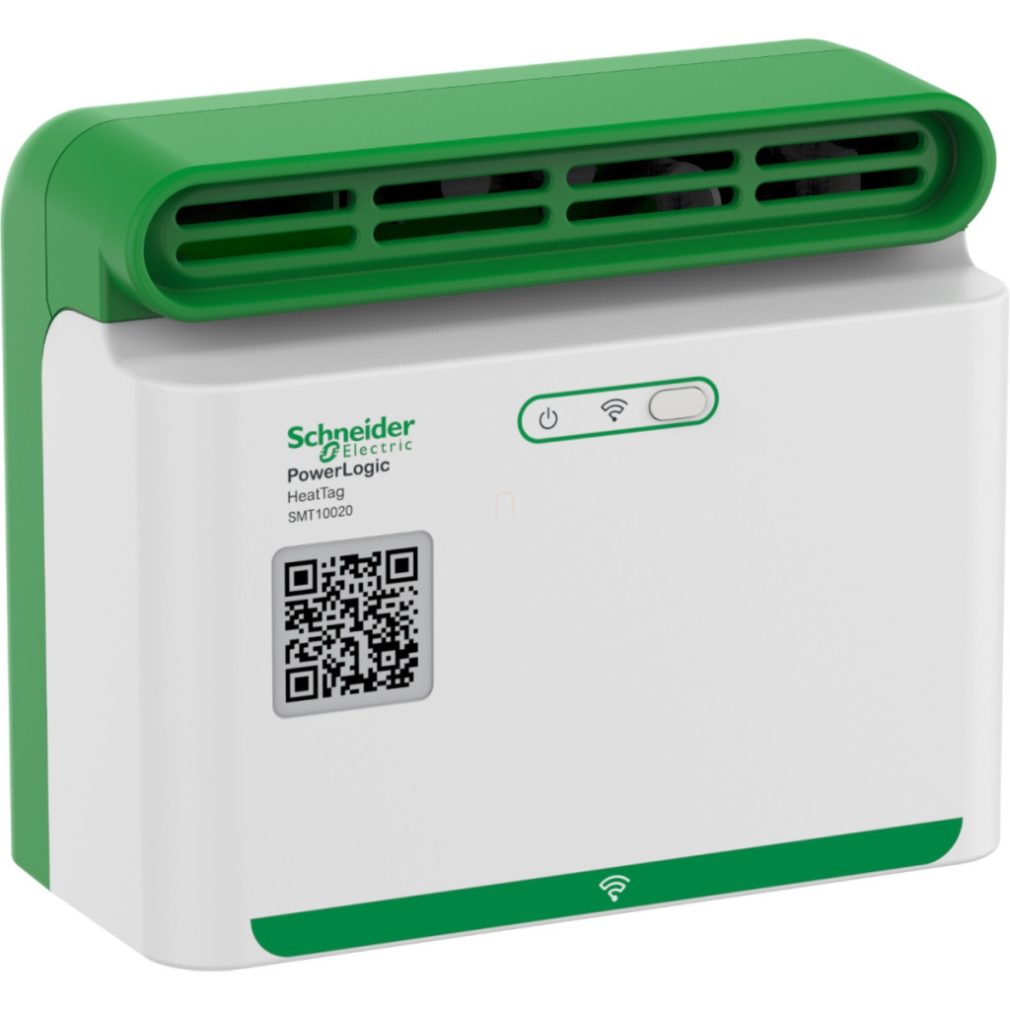

Detectorul inteligent de supraîncălzire a cablurilor Schneider Electric PowerLogic HeatTag (SMT10020) este o soluție inovatoare pentru detectarea timpurie și prevenirea potențialelor riscuri de incendiu în dulapurile de distribuție electrică. Acest dispozitiv extrem de eficient a fost dezvoltat ca parte a familiei de produse PowerLogic pentru a oferi o siguranță sporită sistemelor electrice. PowerLogic HeatTag utilizează o abordare revoluționară pentru detectarea supraîncălzirii: analizează gazele și particulele din aer care sunt produse atunci când izolația cablurilor și conexiunile firelor se supraîncălzesc. Tehnologia specială a senzorului electronic oferă trei niveluri de alarmă în funcție de gravitatea situației, avertizând în timp util asupra potențialelor probleme înainte ca acestea să provoace daune grave. HeatTag poate detecta modificări invizibile, dar periculoase, ale izolației cablurilor, care apar de obicei între 170 °C și 200 °C în materiale precum PVC, XLPE sau EPR. Datorită funcției sale inteligente de auto-monitorizare a mediului, riscul de alarme false este minimizat. Dispozitivul are o serie de capacități de măsurare: măsoară temperatura (între -15 și 70 °C, cu o precizie de ±1,1 °C), umiditatea relativă (în intervalul 15-90% RH, cu o precizie de ±9%) și un indice special al calității aerului (pe o scară de 0-10 AQI). Acesta declanșează o alarmă atunci când indicele de calitate a aerului atinge sau depășește 10. Transmite datele măsurate prin comunicație wireless de 2,4 GHz, în mod implicit la intervale de 30 de secunde, deși acest interval poate crește în cazul unui trafic mare de date. Dispozitivul este compatibil cu serverul de panou wireless PrismaSeT, concentratorul de date EcoStruxure și produsele PowerLogic PowerTag. Instalarea este extrem de simplă: poate fi montat pe o șină DIN și se recomandă amplasarea sa în partea superioară a dulapului de comutație în dulapurile de comutație cu circulație forțată a aerului. Necesită o sursă de alimentare de 110-277 V c.a. (±15%), frecvență de 50/60 Hz, conexiune monofazată. Consumul maxim de curent este de numai 0,1 A. Dispozitivul are protecție IP20 și rezistență la impact IK06 și poate funcționa la altitudini de 0-2000 metri și umiditate relativă de 15-90%. Dimensiunile sale sunt compacte: 107 mm înălțime, 108 mm lățime și 55 mm adâncime. Dispozitivul SMT10020 este protejat de un întrerupător miniatural cu caracteristică C de 2 A și este conectat electric printr-un bloc de conectori cu 2 poli, detașabil, cu arc, care acceptă cabluri rigide sau flexibile de 2,5 mm².
Schneider Electric PowerLogic HeatTag - SMT10020 - date tehnice senzor inteligent de supraîncălzire a cablurilor
Caracteristici generale
Familia de produse: PowerLogic
Tipul produsului: Senzor de căldură
Compatibilitate: Server wireless PrismaSeT, concentrator de date EcoStruxure, PowerLogic PowerTag
Aplicație: Tablou electric
Funcții
Detectarea supraîncălzirii cablurilor și conexiunilor de cabluri
Detectarea supraîncălzirii pe baza analizei gazelor și particulelor din aer
3 niveluri de alarmă în funcție de gravitatea situației
Funcție de autoînvățare a mediului pentru a evita alarmele false
Comunicare wireless cu toate concentratoarele de date EcoStruxure
Date tehnice
Tehnologie senzor: Electronică
Tipul de măsurare:
Temperatură, interval: -15...70 °C, precizie: +/- 1,1 °C
Umiditate, interval: 15...90% RH, precizie: +/- 9%
Indicele calității aerului, interval: 0...10 AQI
Perioada de transmisie: 30 s (implicit), >30 s (în cazul traficului ridicat de date)
Nivel de alarmă: Indicele calității aerului >= 10
Tipul rețelei de comunicații: Wireless - 2,4 GHz
Caracteristici electrice
Tensiune nominală de alimentare: 110...277 V c.a., 50/60 Hz, monofazată
Limite de tensiune de alimentare: 110...277 V (+/- 15%)
Consum maxim de curent: 0,1 A
Categorie de supratensiune: III
Funcționare și indicatoare
Comenzi: 1 buton (asociere senzor/confirmare alarmă)
Indicatori locali:
Starea rețelei: 1 LED (verde, portocaliu și roșu)
Funcționare: 1 LED (verde, portocaliu și roșu)
Instalare
Amplasarea dispozitivului în sistem: În partea superioară a dulapului de comutație, într-un dulap de comutație cu circulație de aer neforțată
Montare: Pe șină DIN
Tip de protecție: Întrerupător miniatural 2 A curba C
Conexiune electrică: Bloc terminal cu arc detașabil cu 2 poli 2,5 mm² rigid sau flexibil
Caracteristici mecanice
Înălțime: 107 mm
Lățime: 108 mm
Adâncime: 55 mm
Condiții de mediu
Temperatura ambiantă pentru depozitare: -20...85 °C
Temperatura ambiantă pentru funcționare: -15...70 °C
Altitudine de funcționare: 0...2000 m
Umiditate relativă: 15...90%
Grad de protecție IP: IP20
Grad de protecție IK: IK06
Grad de poluare: 3
Compatibilitate electromagnetică: Protecție EMC conform IEC 61326-1
Standarde
IEC 61010-1
IEC 61010-2-201
IEC 61326-1
ETSI EN 300 328
ETSI EN 301 489-1
ETSI EN 301 489-17
IEEE 802.15.4
FCC Partea 15 Subpartea B
FCC Partea 15 Subpartea C
UL 61010-1
CSA C22.2 Nr. 61010-1
