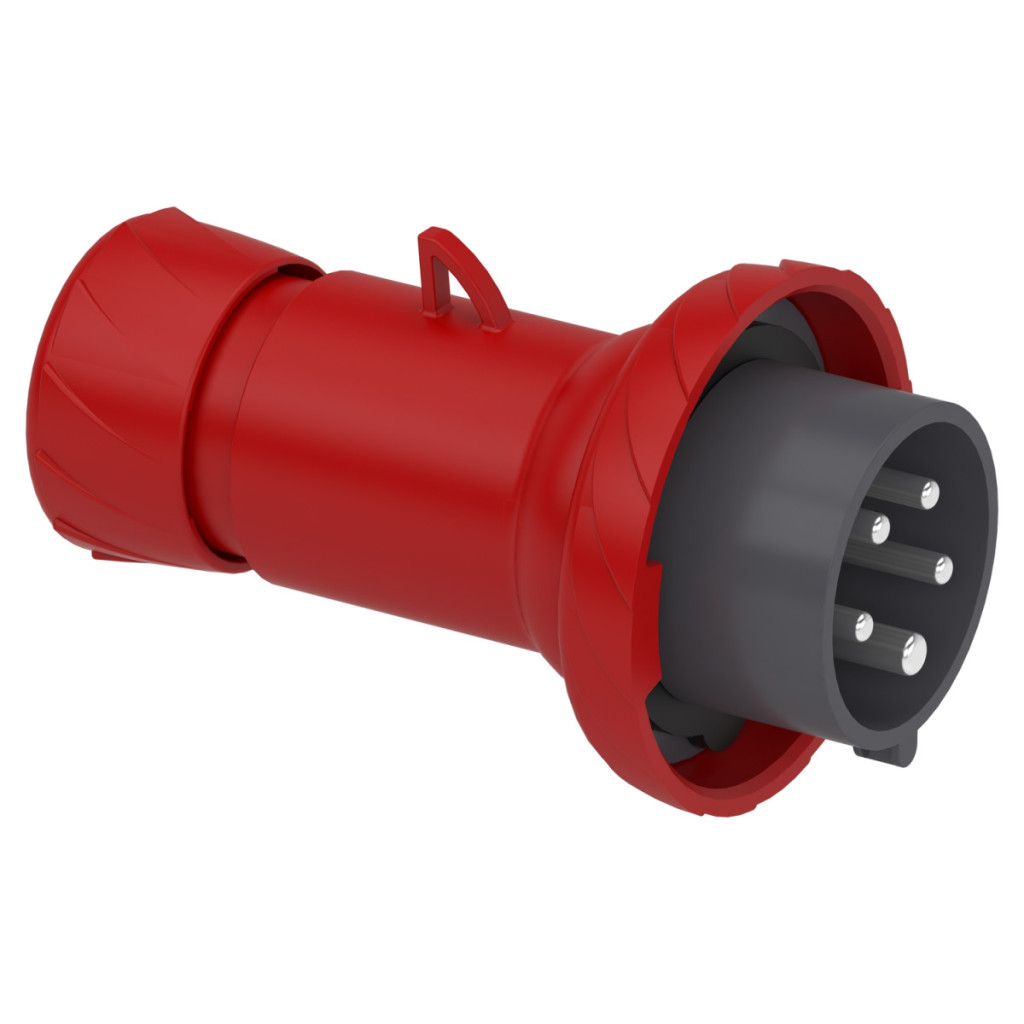

Conectorul Schneider Electric Mureva PK seria PKE16M735 este un conector cu furcă oscilantă fiabil, conceput pentru aplicații industriale și face parte din familia de produse PratiKa. Acest conector de 16 A cu configurație 3P+N+E (3 faze + neutru + împământare) este conceput special pentru medii în care fiabilitatea și protecția sunt esențiale. Conectorul pivotant PKE16M735 funcționează într-un interval de tensiune de funcționare de 380-415 V la o frecvență de rețea de 50/60 Hz. Are un grad de protecție IP67, ceea ce înseamnă că este complet rezistent la praf și poate rezista la scurte perioade de imersie în apă. Acest lucru este deosebit de util atunci când se lucrează în aer liber, în medii industriale sau în medii foarte contaminate. Rezistența la impact a produsului este garantată de clasa de protecție IK08 conform EN 62262, ceea ce înseamnă că oferă o protecție mecanică semnificativă. Conectorul are un design drept, ceea ce îl face ușor de utilizat în majoritatea aplicațiilor. Furca oscilantă PKE16M735 este fabricată din materiale de înaltă calitate. Carcasa este fabricată din polimer tehnic auto-stingător, în timp ce contactele sunt fabricate din alamă. Conexiunile sunt fixate cu șuruburi captive, ceea ce asigură o conexiune electrică fiabilă. Produsul este potrivit pentru conectarea cablurilor cu o secțiune transversală de 1-4 mm², iar intrarea cablului se face printr-un presetup sau un presetup de etanșare cu filet de tip Pg 21. Diametrul exterior al cablului furcii oscilante poate fi de 8-15 mm, ceea ce oferă flexibilitate pentru diferite cerințe de cablare. Furca oscilantă PKE16M735 este de culoare gri (RAL 7035), iar indicatorul de tensiune este roșu, ceea ce facilitează identificarea vizuală. Poziția în sensul acelor de ceasornic a contactului de împământare este ora 6, ceea ce respectă standardele industriale. Dimensiunile produsului sunt: înălțime 142 mm, lățime 89 mm și adâncime 89 mm, oferind o soluție compactă pentru aplicații industriale. Furca oscilantă Schneider Electric Mureva PK PKE16M735 are o temperatură de funcționare cuprinsă între -25 °C și +40 °C și poate fi utilizată la altitudini de până la 2000 de metri deasupra nivelului mării. Produsul este conform cu standardele internaționale stricte IEC 60309-1 și IEC 60309-2, care asigură o funcționare sigură și fiabilă. Rezistența sa la foc este de 850 °C conform IEC 60695-2-11, ceea ce reprezintă un aspect important din punct de vedere al siguranței. În ceea ce privește umiditatea relativă, produsul poate funcționa la 50% umiditate la 40°C, 70% umiditate la 30°C și 90% umiditate la 20°C.
Schneider Electric PratiKa - PKE16M735 -Mureva PK (Pratika) Date tehnice conector pivotant
Date generale
Familia de produse: Mureva
Tipul produsului: Ștecher pivotant (ștecher oscilant)
Denumirea scurtă a dispozitivului: Ștecher Mureva
Categoria conectorului: Joasă tensiune
Descrierea polilor: 3P + N + E
Tip rețea: CA
Standard conector: Industrial
Caracteristici tehnice
Formă conector: Drept
Curent nominal [In]: 16 A
Tensiune nominală de funcționare [Ue]: 380...415 V
Frecvența rețelei: 50/60 Hz
Poziția în sensul acelor de ceasornic a contactului de împământare: ora 6
Material conector: Carcasă: polimer tehnic auto-stingător
Material contact: Bucșe: alamă
Conexiuni - terminale: Șuruburi captive
Secțiune transversală a cablului: 1…4 mm²
Diametru exterior al cablului: 8…15 mm
Intrare cablu: Presetupă, presetupă de etanșare
Tip filet: Pg 21
Înălțime: 142 mm
Lățime: 89 mm
Adâncime: 89 mm
Culoare: Gri (RAL 7035)
Codificare culori tensiune: Roșu
Caracteristici de mediu
Standarde: IEC 60309-2, IEC 60309-1
Grad de protecție IP: IP67 conform IEC 60529
Rezistență la impact IK: IK08 conform EN 62262
Rezistență la foc: 850 °C conform IEC 60695-2-11
Umiditate relativă: 50% la 40 °C, 70% la 30 °C, 90% la 20 °C
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: 35 °C (86400 s), -25...40 °C
