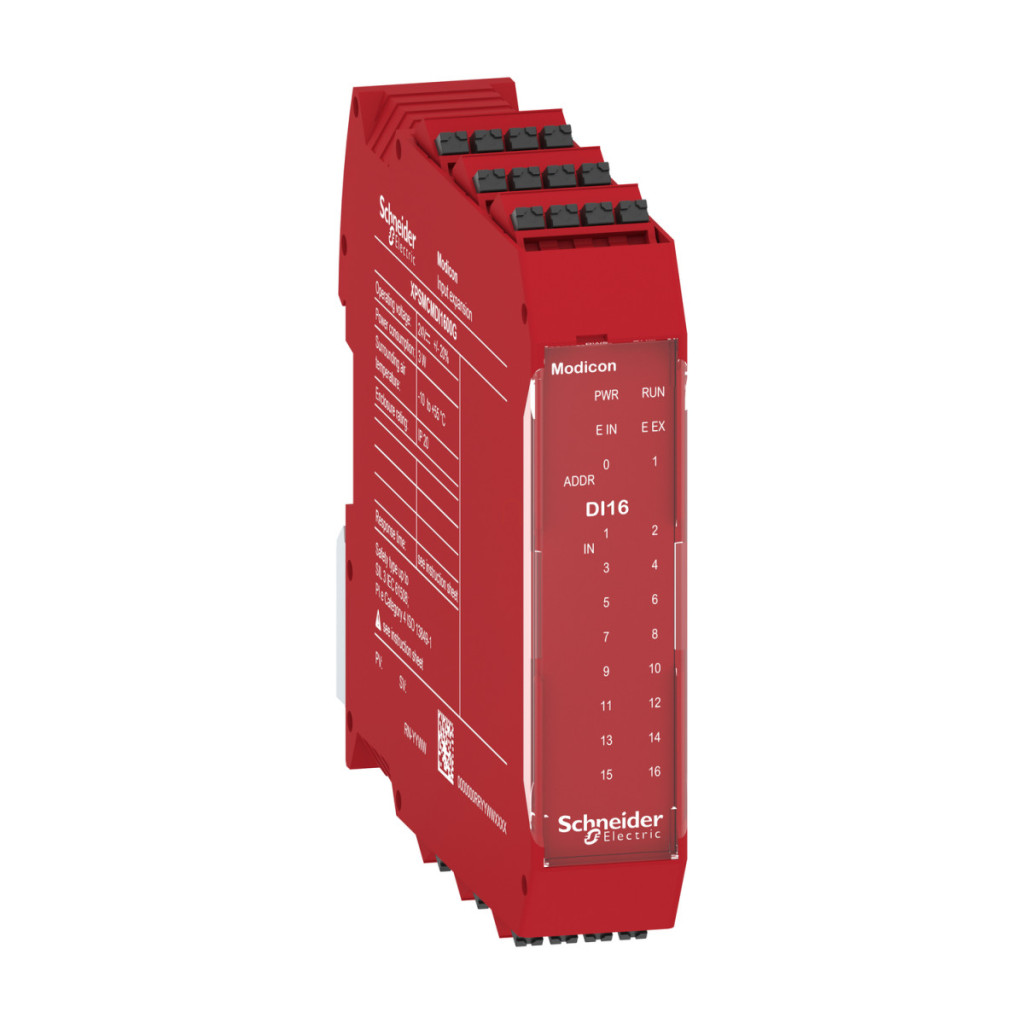

Modulul de expansiune XPSMCMDI1600G, parte a gamei de produse de automatizare Preventa Safety de la Schneider Electric, este o soluție de siguranță excelentă pentru mediile industriale. Acest modul esențial pentru siguranță, cu 16 intrări digitale și conectori cu arc, face parte din seria Modicon MCM și este alegerea perfectă pentru sistemele în care siguranța maximă de funcționare este esențială. Modulul XPSMCMDI1600G a fost dezvoltat special pentru monitorizarea intrărilor discrete în aplicații de siguranță și pentru monitorizarea comunicațiilor de siguranță. Parametrii tehnici principali ai modulului includ o tensiune nominală de alimentare de 24 V CC (cu o toleranță de ±20%), 16 intrări digitale izolate și 4 ieșiri de testare pentru monitorizarea liniei. Ieșirile sunt de tip PNP, iar consumul și disiparea de putere ale modulului sunt ambele de 3 W. Caracteristicile de siguranță sunt remarcabile: modulul este capabil să atingă nivelul de performanță Categoria 4 și „PL e” conform ISO 13849-1, precum și SIL 3 conform IEC 61508 și SILCL 3 conform IEC 62061 niveluri de integritate a siguranței. Toate acestea sunt combinate cu o acoperire de diagnosticare (DC) extrem de ridicată, de peste 99%, și date de fiabilitate excelente (MTTFd < 100 ani, PFHd = 7,09E-9 1/h), care garantează o funcționare fiabilă pe termen lung, chiar și în cele mai critice aplicații. Designul fizic al XPSMCMDI1600G este, de asemenea, bine gândit: carcasa compactă, cu adâncimea de 22,5 mm, înălțimea de 99 mm și lățimea de 114,5 mm, are protecție IP20 și poate fi montată pe o șină DIN Omega standard de 35 mm, în conformitate cu EN 50022. Modulul are un conector de magistrală backplane integrat pentru conectarea la alte module și include, de asemenea, un bloc cu 6 terminale. Conexiunile se realizează cu cleme cu arc care acceptă cabluri cu o secțiune transversală de 0,2-2,5 mm² (flexibile sau solide). Indicațiile locale sunt furnizate de mai multe LED-uri: un LED verde pentru alimentarea cu energie și starea de funcționare, un LED roșu pentru defecte interne și externe, LED-uri portocalii pentru adresare și 16 LED-uri galbene pentru indicarea stării intrărilor. Seria Modicon MCM XPSMCMDI1600G are, de asemenea, specificații remarcabile privind mediul de funcționare. Modulul poate fi utilizat la temperaturi ambientale cuprinse între -10 și +55 °C, cu un interval de temperatură de depozitare de la -20 la +85 °C și o umiditate relativă de 10-95%. Modulul este rezistent la interferențe electromagnetice (descărcări electrice, câmpuri electromagnetice) și la solicitări mecanice: rezistență la vibrații de ±0,35 mm (în intervalul de frecvență 10-55 Hz) și rezistență la șocuri de 10 g (durată de 16 ms, 1000 de șocuri pe fiecare axă). Dispozitivul are o durată de viață proiectată de 20 de ani, ceea ce reprezintă o valoare remarcabilă în rândul dispozitivelor de automatizare industrială. Produsul are certificările de calitate necesare, inclusiv marcajele CE, TÜV, RCM și cULus, ceea ce îl face potrivit pentru utilizare în diverse medii industriale din întreaga lume.
Date tehnice ale modulului de extindere de siguranță Schneider Electric XPSMCMDI1600G
Caracteristici cheie
Familia de produse: Preventa Safety automation
Tipul produsului: Modul de extindere a intrărilor de siguranță
Denumirea scurtă a dispozitivului: XPSMCM
Conexiune electrică: Conector cu arc
Tensiune nominală de alimentare: 24 V c.c. (-20...+20%)
Tip intrare: 16 digitale
Tip ieșire: 4 test pentru control linie
Tip intrare discretă: Izolată
Tip ieșire discretă: PNP
Funcție modul: Monitorizare detectare siguranță pentru intrare discretă, Monitorizare comunicare siguranță pentru intrare discretă
Informații suplimentare
Consum energie: 3 W
Disipare energie: 3 W
Tip conexiune integrată: Bus de expansiune backplane Număr de terminale: 6 Conexiuni - terminale: 1 clemă cu arc, terminal detașabil, 2 cleme cu arc, terminal detașabil Nivel de siguranță: Poate atinge categoria 4 conform ISO 13849-1, Poate atinge PL = e conform ISO 13849-1, Poate atinge SIL 3 conform IEC 61508, SILCL 3 conform IEC 62061
Marcaje de calitate: CE Tensiune de intrare discretă: 24 V CC Indicatori locali 1 LED verde marcat PWR pentru a indica alimentarea 1 LED verde marcat RUN pentru a indica starea de funcționare 1 LED roșu marcat E IN pentru a indica o defecțiune internăp>
1 LED roșu marcat E EX pentru a indica o defecțiune externă
2 LED-uri portocalii marcate ADDR pentru adresarea nodurilor
16 LED-uri galbene marcate IN pentru a indica starea de intrare
Secțiune transversală a cablului
0,2...2,5 mm² - AWG 24...AWG 14 cablu flexibil fără capăt de cablu
0,25...2,5 mm² - AWG 23...AWG 14 cablu flexibil cu capăt de cablu, inel
0,25...2,5 mm² - AWG 23...AWG 14 cablu flexibil fără capăt de cablu, fără inel
0,2...2,5 mm² - AWG 24...AWG 14 cablu solid fără capăt de cablu
0,5...1 mm² - AWG 20...Cablu flexibil AWG 18 cu papuc de cablu, inel dublu
Caracteristici mecanice
Metodă de montare: Șină DIN Omega 35 mm conform EN 50022
Adâncime: 22,5 mm
Înălțime: 99 mm
Lățime: 114,5 mm
Greutate produs: 0,25 kg
Condiții de mediu
Standarde: ISO 13849-1, IEC 62061, IEC 61508, IEC 61800-5-1
Certificări produs: RCM, TÜV, cULus
Grad de protecție IP: IP20 (carcasă)
Temperatură ambiantă de funcționare: -10...55 °C
Temperatură ambiantă de depozitare: -20...85 °C
Umiditate relativă: 10...95 %
Grad de poluare: 2
Date privind siguranța și fiabilitatea
DC > 99 %
MTTFd < 100 ani ridicat
PFHd = 7,09E-9 1/h
Izolarea: 250 V c.a. între sursa de alimentare și carcasă conform IEC 61800-5-1
Categorie de supratensiune: II
Compatibilitate electromagnetică
Test de imunitate la descărcări electrostatice - nivel de testare: 6 kV (contact) conform IEC 61000-4-2
Test de imunitate la descărcări electrostatice - nivel de testare: 20 kV (aer) conform IEC 61000-4-2
Sensibilitate la câmpuri electromagnetice - nivel de testare: 10 V/m (80...1000 MHz) conform IEC 61000-4-3
Sensibilitate la câmpuri electromagnetice - nivel de testare: 30 V/m (1,4 GHz...2 GHz) conform IEC 61000-4-3
Rezistență mecanică
Rezistență la vibrații: +/-0,35 mm (f= 10...55 Hz) conform IEC 61496-1
Rezistență la șocuri: 10 gn (durată = 16 ms) pe axă pentru 1000 de șocuri conform IEC 61496-1
Durată de viață estimată: 20 de ani
