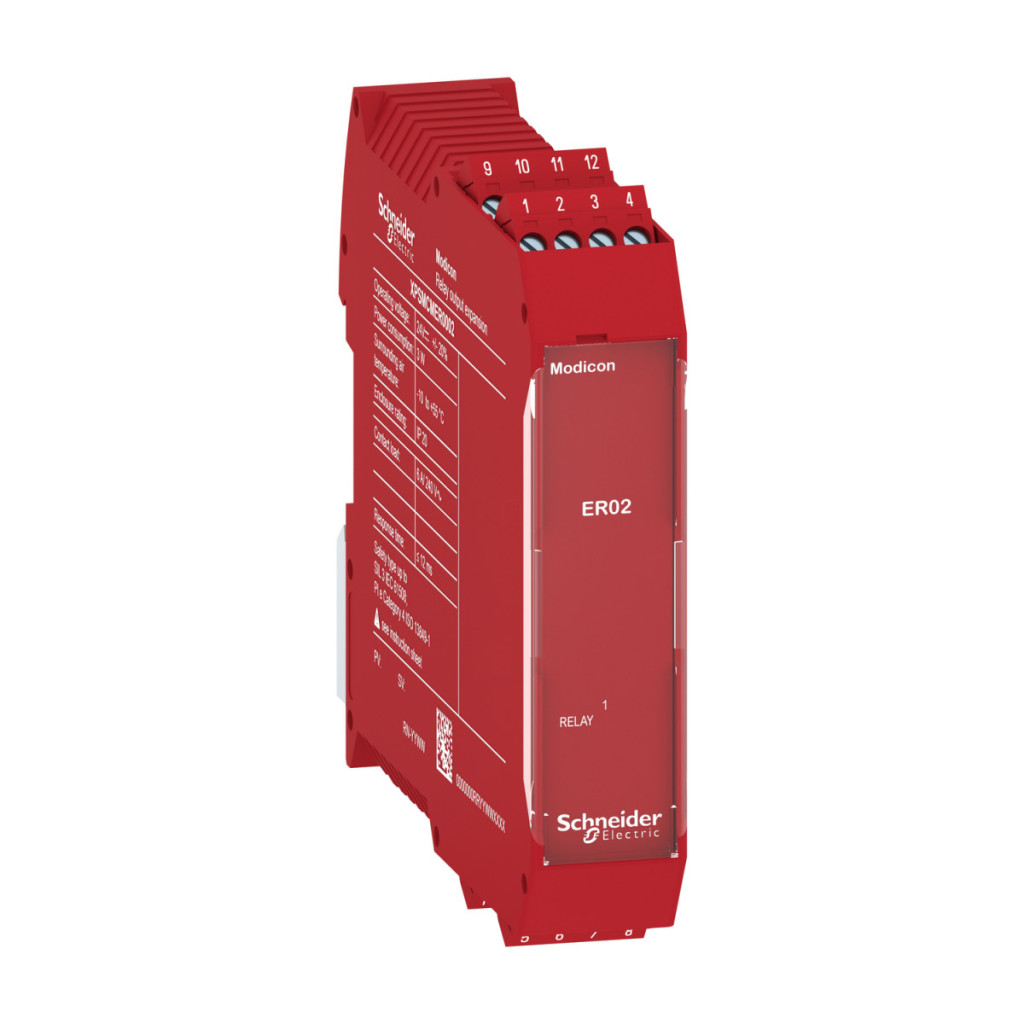

Modul de expansiune, 2 ieșiri releu XPSMCMER0002 Schneider
Acest modul de expansiune pentru ieșiri releu de siguranță Modicon MCM are 2 ieșiri releu de siguranță cu contact cablat (2NO + 1NC), 1 intrare de blocare pornire/repornire și este echipat cu terminale cu șuruburi de fixare. Este utilizat pentru monitorizarea actuatoarelor de siguranță cu ieșiri releu, cu o tensiune nominală de alimentare de 24 V c.c. și o disipare maximă a puterii de 3 W. Este echipat cu terminale cu clemă cu șurub și un bloc terminal detașabil pentru conectarea electrică. Acesta este un produs protejat IP20. Modulele de releu de siguranță de tip XPSMCMER0002 utilizează relee de siguranță cu contact conductiv, fiecare dintre acestea oferind două contacte N.O. și un contact N.C., în plus față de contactul de feedback N.C. LED-urile de pe panoul frontal al acestui modul de extindere a ieșirii releului de siguranță indică starea (alimentare, funcționare, defecte interne sau externe, starea intrării, semnal de repornire, canale de ieșire). Modulele de ieșire releu de siguranță de tip XPSMCMER0002 și XPSMCMER0004 nu necesită conectori de extindere spate, deoarece sunt conectate direct la OSSD selectat. Cântărește 0,25 kg. Dimensiuni: 22,5 mm (adâncime), 99 mm (înălțime) și 114,5 mm (lățime). Carcasa este roșie. Alimentarea este de 24 V CC. Este ideal pentru monitorizarea funcțiilor de siguranță, cum ar fi oprirea de urgență, monitorizarea protecției, protecția perimetrului, monitorizarea poziției, monitorizarea vitezei și activarea mișcării. CPU-ul de control de siguranță Modicon MCM este certificat de TüV SÜD ca fiind conform cu standardele de siguranță industrială EN/ISO 13849-1 Categoria 4, PL e și standardele de siguranță IEC/EN 61508 și IEC/EN 60261 SILCL 3. Un card de memorie este un accesoriu compatibil pentru modulul de ieșire cu releu de siguranță. Modulul poate fi montat pe o șină DIN de 35 mm în conformitate cu EN 50022. Sistemul modular de control al siguranței Modicon MCM oferă flexibilitate și scalabilitate de la 8 intrări, 2 ieșiri duble/4 ieșiri cu un singur canal până la 128 intrări, 16 ieșiri duble/32 ieșiri cu un singur canal și până la 32 sau 48 ieșiri de stare de diagnosticare. Sistemul modular de control al siguranței Modicon MCM este proiectat pentru a monitoriza multiple funcții de siguranță pe și în jurul mașinii, pentru a minimiza riscul de acces la părțile mobile periculoase ale mașinii.
