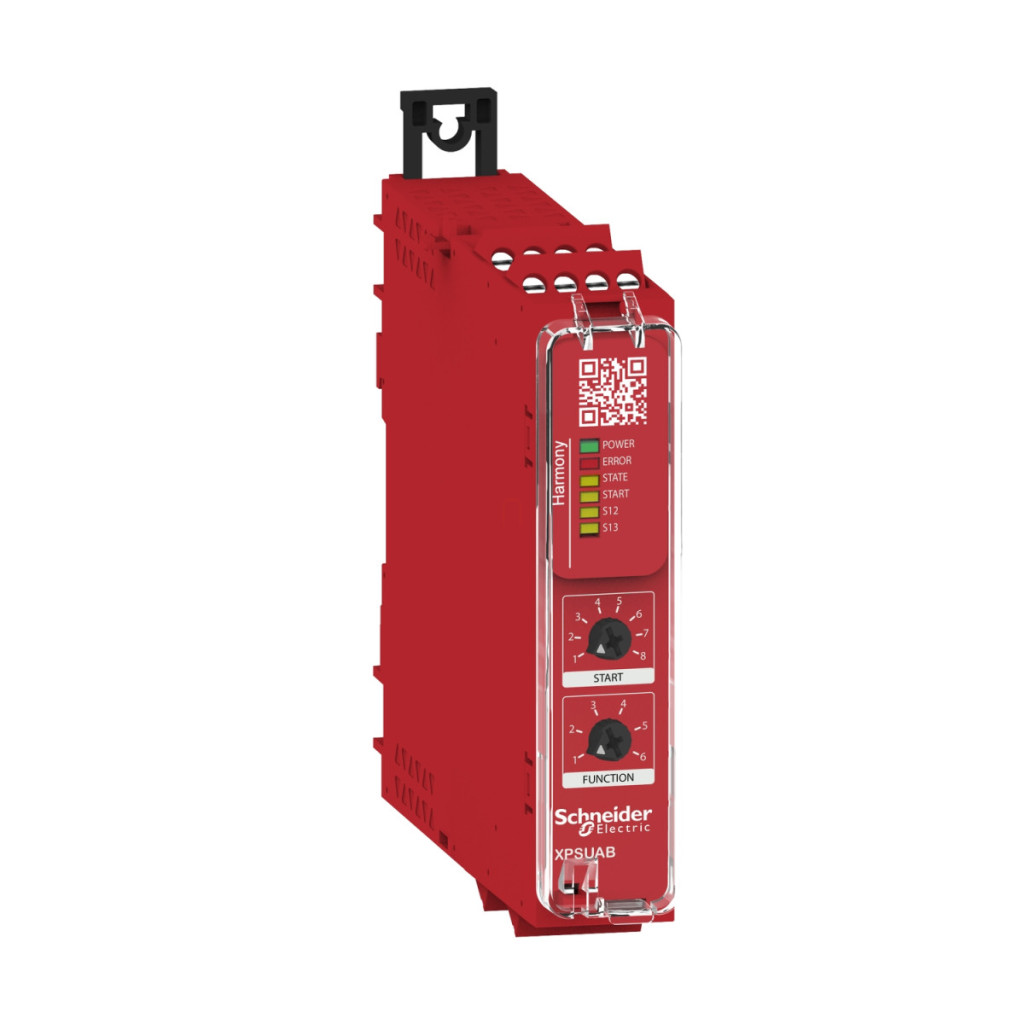

Modulul de releu de siguranță Schneider Electric Preventa XPS Universal XPSUAB31CP este o componentă cheie în soluțiile de automatizare industrială și siguranță de top. Acest modul compact, cu lățimea de 22,5 mm, este alegerea perfectă pentru mediile industriale în care protecția persoanelor și a echipamentelor este de o importanță capitală. Dispozitivul este proiectat pentru aplicații de siguranță de categoria 1 și este capabil să îndeplinească cerințele de siguranță PL c din ISO 13849-1 și cerințele de siguranță SIL 1 din IEC 62061 și IEC 61508. Modulul XPSUAB31CP este extrem de versatil și poate fi utilizat pentru o gamă largă de aplicații de siguranță. Este ideal pentru sisteme de oprire de urgență, monitorizarea porților de siguranță, monitorizarea electrică a stațiilor de control cu două mâini, perdele de lumină, monitorizarea comutatoarelor magnetice, comutatoare RFID, comutatoare de proximitate și monitorizarea echipamentelor de protecție electrosensibile (ESPE). Modulul poate fi utilizat într-o configurație cu un singur canal pentru aplicații de oprire de urgență și monitorizare a capacelor de protecție și poate fi conectat la diferite tipuri de dispozitive de intrare, inclusiv senzori PNP și contacte antivalente. Parametrii tehnici ai XPSUAB31CP sunt remarcabili în categoria sa. Dispozitivul funcționează într-un interval de tensiune de alimentare de 48-240 V CA/CC, ceea ce oferă o flexibilitate excepțională în diverse medii industriale. În ceea ce privește datele de fiabilitate în materie de siguranță, modulul are o valoare MTTFd de cel puțin 30 de ani, Valoarea Dcavg este < 60%, iar valoarea PFHd este 1177E-09 1/h, ceea ce îndeplinește cerințele standardelor stricte de siguranță. Modulul oferă 1 ieșire de siguranță C/O (schimbare de stare) și 2 ieșiri de diagnosticare a impulsurilor configurabile, care nu sunt destinate scopurilor de siguranță. XPSUAB31CP oferă opțiuni flexibile de conectivitate. Terminalele cu șurub detașabile acceptă diferite secțiuni transversale ale cablurilor: 0,2...2,5 mm² pentru cabluri solide sau flexibile, 0,25...2,5 mm² pentru fire flexibile cu manșoane și 0,2...1,5 mm² pentru fire duble solide sau flexibile. Modulul are un timp de răspuns maxim la intrare de 20 ms, asigurând un răspuns rapid la evenimentele de siguranță. Dispozitivul oferă un curent nominal de funcționare de 5 A AC-1, 3 A AC-15, 5 A DC-1 și 3 A DC-13 pentru contactele releului normal deschise, în timp ce contactele releului normal închise au valori de 3 A AC-1, 1 A AC-15, 2 A DC-1 și 1 A DC-13. Indicatorii de stare ai modulului oferă diagnostice complete: un LED verde indică starea de pornire, un LED roșu indică o defecțiune, iar LED-urile galbene indică starea de pornire, starea de siguranță și starea intrărilor de siguranță (S12, S13). Dispozitivul este ușor de instalat și poate fi fixat pe o șină DIN simetrică de 35 mm sau fixat cu șuruburi. Dimensiunile sale compacte (100 mm înălțime, 22,5 mm lățime, 120 mm adâncime) înseamnă că ocupă puțin spațiu în dulapul de comutare. XPSUAB31CP are o temperatură de funcționare cuprinsă între -25 și 55 °C, asigurând o funcționare fiabilă chiar și în medii industriale extreme, și oferă protecție IP20 (blocuri terminale), IP40 (carcasă) și IP54 (zonă de montare) în conformitate cu IEC 60529.
Schneider Electric Preventa XPS Universal - XPSUAB31CP - date tehnice modul releu de siguranță
Caracteristici generale ale produsului
Familia de produse: Harmony Safety Automation
Tipul produsului: Modul de siguranță
Denumirea modulului de siguranță: XPSUAB
Aplicația modulului de siguranță: Pentru monitorizarea electrică a stațiilor de comandă cu două mâini, contactelor comutatoarelor de siguranță, opririi de urgență, monitorizarea capacului de protecție și a cortinei luminoase, monitorizarea contactului anti-valent
Funcțiile modulului
Monitorizarea opririi de urgență cu conexiune cu 1 canal
Monitorizarea capacului de protecție cu conexiune cu 1 canal
Monitorizarea unui senzor PNP
Monitorizarea stațiilor de comandă cu două mâini de tip IIIA
Monitorizarea comutatoarelor magnetice
Monitorizarea perdelelor de lumină
Comutator RFID
Monitorizarea echipamentului de protecție electrosensibil (ESPE)
Monitorizarea comutatorului de proximitate
Nivel de siguranță
PL = c disponibil conform ISO 13849-1
SILCL 1 disponibil conform IEC 62061
SIL 1 disponibil conform IEC 61508
Date privind fiabilitatea siguranței
MTTFd >= 30 ani conform ISO 13849-1
Dcavg < 60 % conform ISO 13849-1
PFHd = 1177E-09 1/h conform ISO 13849-1
HFT = 0 conform IEC 62061
PFHd = 1177E-09 1/h conform IEC 62061
SFF > 60% conform IEC 62061
HFT=0 conform IEC 61508-1
PFHd = 1177E-09 1/h conform IEC 61508-1
SFF > 60% conform IEC 61508-1
Tip B conform IEC 61508-1
Tip circuit electric
Pereche NC
Pereche PNP
Pereche antivalentă
Pereche OSSD
Conexiuni - blocuri terminale
Bloc terminal cu șurub detașabil, 0,2...2,5 mm² solid sau flexibil
Terminal cu șurub detașabil, 0,25...2,5 mm² cu manșoane flexibile
Terminal cu șurub detașabil, 0,2...1,5 mm² solid sau flexibil cu două fire
Terminal cu șurub detașabil, 2 x 0,25...1 mm² fără manșoane flexibile, cu cadru
Terminal cu șurub detașabil, 2 x 0,5...1,5 mm² cu manșoane flexibile, cu cadru
Alimentare cu energie electrică
Tensiune nominală de alimentare: 48...240 V c.a./c.c. - 10...10 %
Consum de energie: 2,0 W la 48 V c.c.
Consum de energie: 6,5 VA la 240 V c.a. 50/60 Hz
Ieșiri/intrări
Ieșiri de siguranță: 1 C/O
Intrări de siguranță: 1 intrare de siguranță 24 V DC 5 mA
Rezistență maximă a cablului: 500 Ohm
Curent nominal de funcționare: 5 A AC-1 pentru contact releu normal deschis, 3 A AC-15 pentru contact releu normal deschis, 5 A DC-1 pentru contact releu normal deschis, 3 A DC-13 pentru contact releu normal deschis
Ieșiri de control: 2 ieșiri de impulsuri configurabile (pornit/oprit) Tip intrare/ieșire: Ieșire de diagnosticare a impulsurilor semiconductoare 24 V DC, 20 mA Z1, nu pentru scopuri de siguranță
Caracteristici fizice
Suport de montare: șină DIN simetrică de 35 mm
Adâncime: 120 mm
Temperatură ambiantă de funcționare: -25…55 °C Înălțime: 100 mm Lățime: 22,5 mm Certificări și protecție Certificări: TÜV, cULus
Grad de protecție IP: IP20 (blocuri terminale) conform IEC 60529, IP40 (carcasă) conform IEC 60529, IP54 (zonă de montare) conform IEC 60529
Umiditate relativă: 5…95 % fără condens
