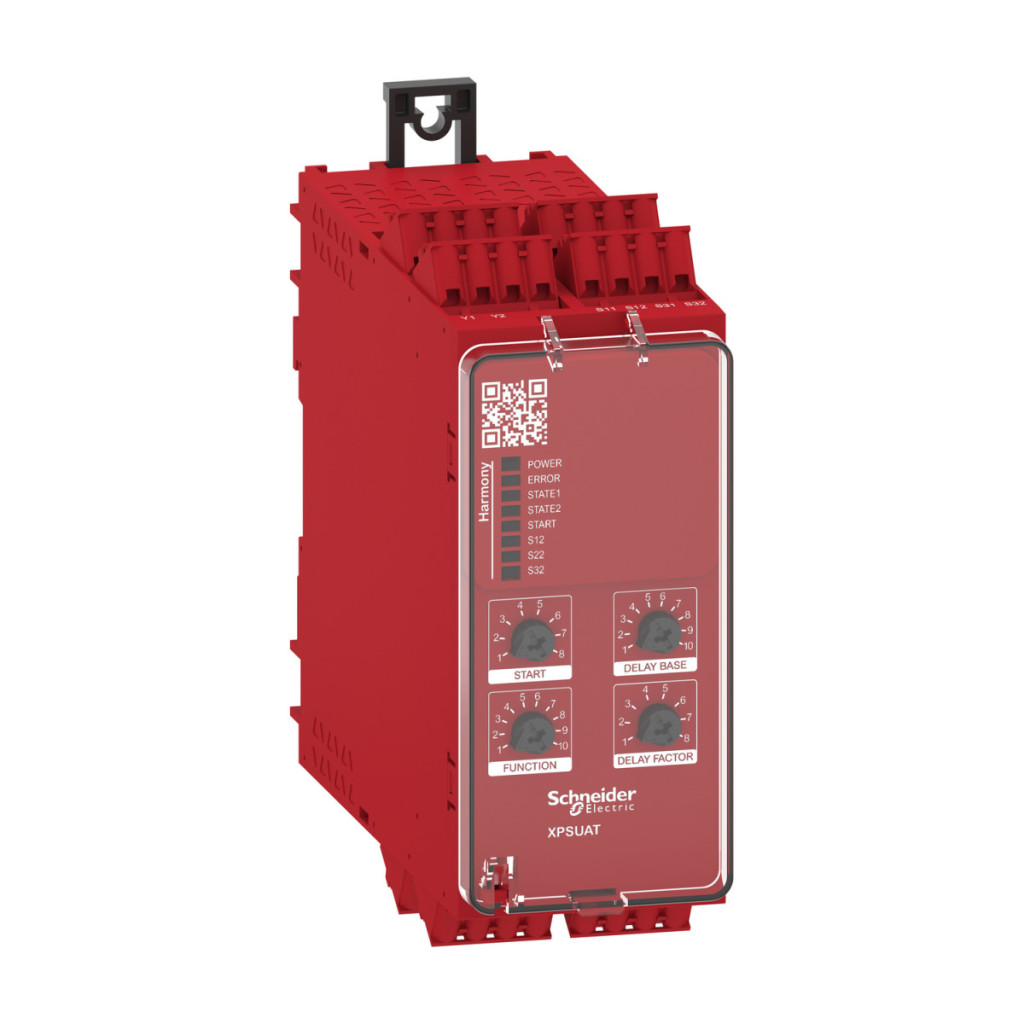

Modulul de releu de siguranță Schneider Electric Preventa XPS Universal XPSUAT13A3AC este un dispozitiv de siguranță extrem de fiabil și versatil, potrivit pentru implementarea diverselor funcții de siguranță în medii industriale. Acest modul compact, cu o lățime de numai 45 mm, are caracteristici XPSUAK și ieșiri întârziate și poate fi alimentat cu 24 V c.a. sau c.c., cu conectori cu arc. Modulul de siguranță Preventa XPSUAT13A3AC oferă o utilizare extrem de versatilă, deoarece poate fi utilizat într-o serie de aplicații de siguranță diferite. Este potrivit pentru monitorizarea contactelor antivalente, a sistemelor de oprire de urgență, a capacelor de protecție și a perdelelor de lumină, precum și a dispozitivelor de protecție cu 4 fire sensibile la presiune. Funcționalitatea sa include monitorizarea butoanelor de oprire de urgență cu 2 contacte NC, dispozitive de protecție cu 1 sau 2 comutatoare de limită, monitorizarea a 2 senzori PNP, monitorizarea comutatoarelor magnetice, monitorizarea perdelelor de lumină, monitorizarea comutatoarelor RFID și a echipamentelor de protecție electro-sensibile (ESPE), monitorizarea covorașelor/marginii senzorilor, monitorizarea senzorilor de proximitate și monitorizarea a 1 senzor PNP + 1 senzor NPN. În ceea ce privește performanța de siguranță, modulul are parametri remarcabili. Cu contacte releu normal deschise, poate atinge PL e/4 conform ISO 13849-1, SILCL 3 conform IEC 62061 și SIL 3 conform IEC 61508. Pentru contactele releului normal închise, poate atinge categoria PL c/1 conform ISO 13849-1, SILCL 1 conform IEC 62061 și SIL 1 conform IEC 61508. În ceea ce privește datele privind fiabilitatea siguranței, valoarea MTTFd este mai mare de 30 de ani conform ISO 13849-1, iar valoarea Dcavg este mai mare sau egală cu 99% conform ISO 13849-1. Valorile PFHd sunt 0,94E-09 pentru SS0 și 0,95E-09 pentru SS1 conform ISO 13849-1, IEC 62061 și IEC 61508-1. Tipurile de circuite electrice ale modulului de siguranță XPSUAT13A3AC includ pereche NC, pereche PNP, pereche antivalentă și pereche OSSD. Conexiunile se realizează folosind terminale cu arc care pot acomoda cabluri solide sau flexibile de 0,2...2,5 mm², 0,25...2,5 mm² flexibile cu manșoane și oferă o serie de alte opțiuni de conectare. Tensiunea nominală de alimentare este de 24 V c.a. -15...10% sau 24 V c.c. -20...20%. Caracteristicile suplimentare includ un timp de sincronizare între intrări de 0,5 s, 2 s sau 4 s și pornire automată/manuală/supravegheată. Consumul de energie este de 3 W la 24 V c.c. și 6,5 VA la 24 V c.a. 50/60 Hz. Tipul de protecție a intrării este intern, electronic. Modulul are 3 ieșiri de siguranță instantanee NO, 1 NC configurabile și 3 NO configurabile. Intrările de siguranță includ 2 intrări de siguranță pozitive 24 V c.c. 8 mA și 1 intrare de siguranță negativă. Rezistența maximă a cablului poate fi de 500 Ohm, iar intervalul de întârziere este de 0...900 s întârziere la oprire.
Schneider Electric Preventa XPS Universal - XPSUAT13A3AC - date tehnice modul releu de siguranță
Caracteristici generale
Familia de produse: Harmony Safety Automation
Tipul produsului sau al componentei: Modul de siguranță
Denumirea modulului de siguranță: XPSUAT
Aplicația modulului de siguranță: Monitorizarea contactelor antivalente, oprire de urgență, monitorizarea capacelor de protecție și a perdelelor de lumină, monitorizarea dispozitivelor de protecție cu 4 fire sensibile la presiune
Funcții
Funcția modulului: Buton de oprire de urgență cu 2 contacte NC, monitorizarea capacelor de protecție cu 1 sau 2 comutatoare de limită, monitorizarea a 2 senzori PNP, monitorizarea comutatoarelor magnetice, monitorizarea barierelor fotoelectrice, comutator RFID, monitorizarea echipamentelor de protecție electro-sensibile (ESPE), monitorizarea covorașelor/marginii senzorilor, monitorizarea senzorilor de proximitate, monitorizarea 1 senzor PNP + 1 senzor NPN
Nivel de siguranță
Poate atinge PL e/4 pentru contacte de releu normal deschise conform ISO 13849-1
Poate atinge SILCL 3 pentru contacte de releu normal deschise conform IEC 62061
Poate atinge SIL 3 pentru contacte de releu normal deschise conform IEC 61508
Poate atinge PL c/1 pentru contactele releului normal închise conform ISO 13849-1
Poate atinge SILCL 1 pentru contactele releului normal închise conform IEC 62061
Poate atinge SIL 1 pentru contacte de releu normal închise, conform IEC 61508
Date privind fiabilitatea siguranței
MTTFd > 30 ani, conform ISO 13849-1
Dcavg >= 99 %, conform ISO 13849-1
PFHd = 0,94E-09 conform ISO 13849-1 pentru SS0
PFHd = 0,95E-09 conform ISO 13849-1 pentru SS1
HFT = 1 conform IEC 62061
SFF > 99% conform IEC 62061 și IEC 61508-1
Tip = B conform IEC 61508-1
Caracteristici electrice
Tip circuit electric: pereche NC, pereche PNP, pereche antivalentă, pereche OSSD
Conexiuni - blocuri terminale: bloc terminal cu arc detașabil, 0,2...2,5 mm² solid sau flexibil
Tensiune nominală de alimentare [Us]: 24 V c.a. -15...10%, 24 V c.c. -20...20% Consum de energie: 3 W 24 V c.c., 6,5 VA 24 V c.a. 50/60 Hz Ieșiri de siguranță: 3 NO instantanee, 1 NC configurabilă, 3 NO configurabile Intrări de siguranță: 2 intrări de siguranță pozitive 24 V c.c. 8 mA, 1 intrare de siguranță negativă Rezistență maximă a cablului: 500 Ohm 2 intrări de siguranță pozitive 24 V CC 8 mA, 1 intrare de siguranță negativă Rezistență maximă a cablului: 500 Ohm Interval de timp de întârziere: 0...900 s întârziere de oprire Caracteristici mecanice Montare: șină DIN simetrică de 35 mm
Dimensiuni: adâncime 120 mm, înălțime 100 mm, lățime 45 mm
Caracteristici de mediu
Grad de protecție IP: IP20 (blocuri terminale) conform IEC 60529, IP40 (carcasă) conform IEC 60529, IP54 (zonă de montare) conform IEC 60529
Temperatura ambiantă pentru depozitare: -25...85 °C
Umiditate relativă: 5...95% fără condensare
Standarde și certificări
Conform cu următoarele standarde: IEC 60947-5-1, standardul de siguranță funcțională IEC 61508, standardul de siguranță funcțională ISO 13849-1, standardul de siguranță funcțională IEC 62061
Certificări de produs: TÜV, cULus
