Schneider Electric Preventa XPS Universal XPSUAT13A3AP este un modul de releu de siguranță cu funcționalități de siguranță remarcabile, care face parte din familia de produse Harmony XPSU. Acest dispozitiv clasificat Cat4 are funcționalitate XPSUAK și ieșiri întârziate, fiind ideal pentru o varietate de aplicații industriale de siguranță. Modulul de siguranță XPSUAT13A3AP este capabil să monitorizeze multiple funcții de siguranță, cum ar fi monitorizarea contactelor antivalente, a butoanelor de oprire de urgență, a capacelor de protecție și a perdelelor de lumină, precum și monitorizarea dispozitivelor de protecție cu 4 fire sensibile la presiune. Funcționalitatea sa detaliată include monitorizarea butoanelor de oprire de urgență cu 2 contacte NC, monitorizarea capacelor de protecție cu 1 sau 2 comutatoare de limită, monitorizarea a 2 senzori PNP sau 1 senzor PNP + 1 senzor NPN, monitorizarea comutatoarelor magnetice, monitorizarea barierelor fotoelectrice și a comutatoarelor RFID, monitorizarea echipamentelor de protecție electro-sensibile (ESPE) și monitorizarea covorașelor/marginilor senzoriale și a senzorilor de proximitate. Modulul oferă niveluri de siguranță excepționale: cu contacte de releu normal deschise, poate atinge PL e/4 conform ISO 13849-1, SILCL 3 conform IEC 62061 și SIL 3 conform IEC 61508. Pentru contactele releului normal închise, acesta atinge categoria PL c/1 conform ISO 13849-1, SILCL 1 conform IEC 62061 și SIL 1 conform IEC 61508. Modulul are, de asemenea, date excelente privind fiabilitatea: MTTFd este de peste 30 de ani conform ISO 13849-1, iar Dcavg este de cel puțin 99% conform aceluiași standard. Parametrii tehnici includ o tensiune nominală de alimentare de 24 V CA (-15%...+10%) sau 24 V CC (-20%...+20%), un consum de energie de 3 W pentru CC și 6,5 VA pentru CA. Configurația ieșirilor de siguranță este: 1 NC configurabilă, 3 NO configurabile și 3 NO instantanee. Intrările de siguranță sunt: 2 intrări de siguranță pozitive 24 V DC 8 mA și 1 intrare de siguranță negativă. Rezistența maximă a cablului modulului este de 500 Ohmi. Intervalul de întârziere este de 0-900 secunde cu o întârziere de oprire. Releul XPSUAT13A3AP are un curent nominal de funcționare de 5 A AC-1 sau DC-1, sau 3 A AC-15 sau DC-13 pentru contactele releului normal deschise. Pentru contactele releului normal închise, acesta este de 3 A AC-1 sau DC-1, sau 1 A AC-15 sau DC-13. Curentul termic convențional în aer liber este de 16 A. Curentul minim al ieșirii releului este de 20 mA, iar tensiunea minimă este de 24 V. Timpul maxim de răspuns la deschiderea intrării este de 20 ms. Dimensiunile fizice ale dispozitivului sunt: 45 mm lățime, 100 mm înălțime și 120 mm adâncime. Poate fi montat pe o șină DIN simetrică de 35 mm. Nivelul de protecție al modulului este IP54 în zona de montare, IP40 pe carcasă și IP20 la conectori, conform IEC 60947-1. Intervalul de temperatură de funcționare în timpul depozitării este de -25...+85 °C, cu o umiditate relativă de 5...95% fără condens.

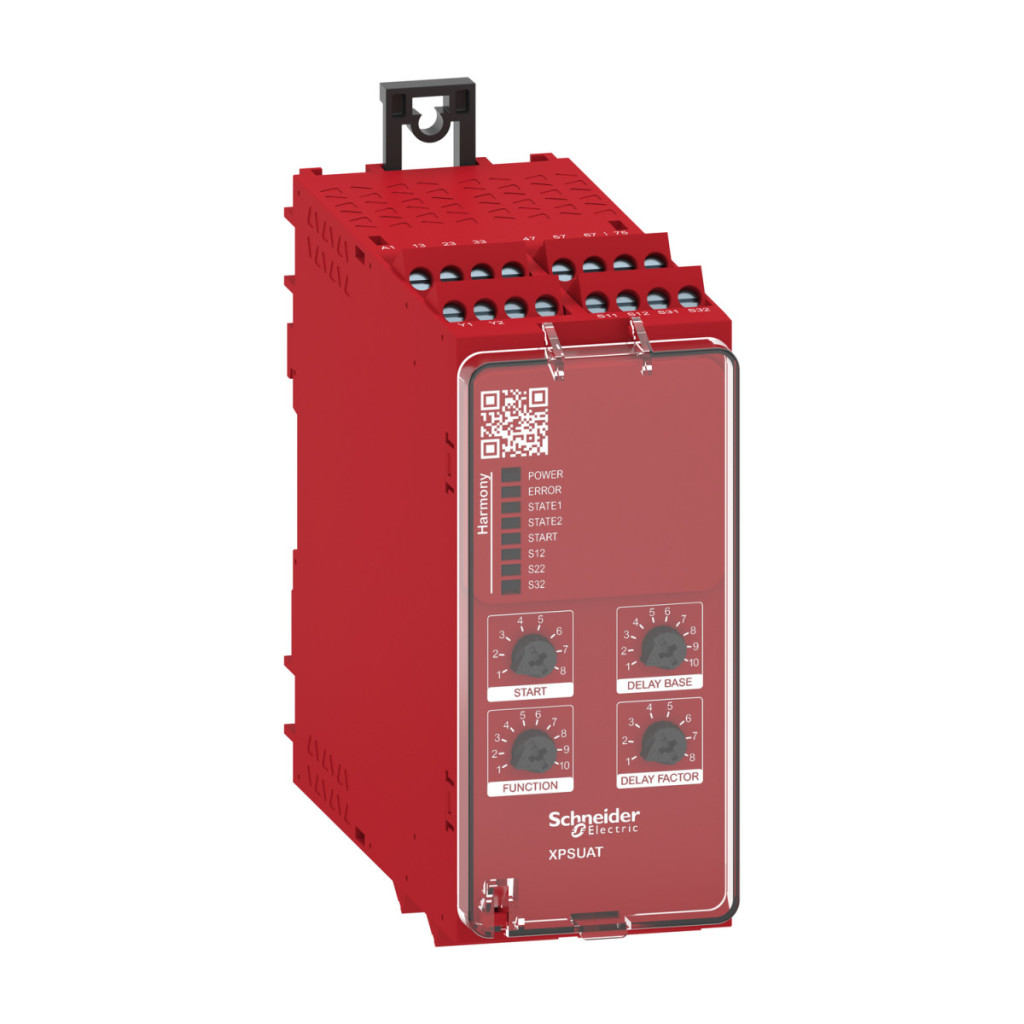

Schneider Electric Preventa XPS Universal - XPSUAT13A3AP - modul releu de siguranță, XPSUAK+ 1 ieșire întârziată, Cat.4, siguranță pornit/oprit: 2/3CO, PNP, 24 V c.a./c.c., șurub date tehnice
Caracteristici principale
Familia de produse: Harmony Safety Automation
Tipul produsului sau al componentei: Modul de siguranță
Denumirea modulului de siguranță: XPSUAT
Aplicația modulului de siguranță
Monitorizarea contactelor antivalente
Monitorizarea opririi de urgență, a capacului de protecție și a cortinei de lumină
Monitorizarea dispozitivelor de protecție cu 4 fire sensibile la presiune
Funcții modul
Buton oprire de urgență cu 2 contacte NC
Monitorizarea protecției de siguranță cu 1 sau 2 comutatoare de limită
Monitorizarea a 2 senzori PNP
Monitorizarea comutatoarelor magnetice
Monitorizarea perdelelor fotoelectrice
Comutator RFID
Monitorizarea echipamentelor de protecție electro-sensibile (ESPE)
Covor/margine senzor
Monitorizarea senzorului de proximitate
Monitorizarea unui senzor 1 PNP + 1 NPN
Nivel de siguranță
Categoria PL e/4 disponibilă cu contact releu normal deschis conform ISO 13849-1
SILCL 3 disponibil cu contact releu normal deschis conform IEC 62061
SIL 3 disponibil cu contact releu normal deschis conform IEC 61508
Categoria PL c/1 disponibilă cu contact releu normal închis conform ISO 13849-1
SILCL 1 disponibil cu contact releu normal închis conform IEC 62061
SIL 1 disponibil cu contact releu normal închis conform IEC 61508
Date privind fiabilitatea siguranței
MTTFd > 30 ani conform ISO 13849-1
Dcavg >= 99% conform ISO 13849-1
PFHd = 0,94E-09 conform ISO 13849-1 pentru SS0
PFHd = 0,95E-09 conform ISO 13849-1 pentru SS1
Parametri tehnici
Tip circuit electric: pereche NC, pereche PNP, pereche antivalentă, pereche OSSD
Conexiuni - conectori: Bloc terminal cu șurub detașabil, 0,2...2,5 mm² solid sau flexibil
Tensiune nominală de alimentare: 24 V c.a. -15...10%, 24 V c.c. -20...20% Consum de energie: 3 W (24 V c.c.), 6,5 VA (24 V c.a. 50/60 Hz) Ieșiri de siguranță: 1 NC configurabilă, 3 NO configurabile, 3 NO instantanee Intrări de siguranță: 2 intrări de siguranță pozitive 24 V CC 8 mA, 1 intrare de siguranță negativă
Rezistență maximă a cablului: 500 Ohm
Interval de întârziere: 0...900 s întârziere de oprire Curent nominal de funcționare: 5 A AC-1 pentru contacte releu normal deschise, 3 A AC-15 pentru contacte releu normal deschise Caracteristici fizice Opțiune de montare: șină DIN simetrică de 35 mm
Adâncime: 120 mm
Înălțime: 100 mm
Lățime: 45 mm
Condiții de mediu
Grad de protecție IP: IP54 (zonă de montare), IP40 (carcasă), IP20 (conectori) conform IEC 60947-1
Temperatura ambiantă în timpul depozitării: -25…85 °C
Umiditate relativă: 5…95% fără condens
