Schneider Electric Preventa XPS Universal XPSUDN13AP este un modul de siguranță extrem de fiabil și versatil, care îndeplinește chiar și cele mai înalte cerințe de siguranță. Acest dispozitiv clasificat Cat 4 are 6 funcții XPSUAF și poate fi alimentat cu curent alternativ sau continuu de 24 V. Modulul conectat cu șuruburi este ideal pentru diverse aplicații industriale de siguranță în care siguranța și fiabilitatea sunt esențiale. Modulul de siguranță XPSUDN13AP are o gamă extrem de largă de aplicații. Este perfect adaptat pentru monitorizarea contactelor antivalente, butoanelor de oprire de urgență, capacelor de protecție și perdelelor de lumină. Funcționalitatea sa include monitorizarea butoanelor de oprire de urgență cu 2 contacte NC, monitorizarea capacelor de protecție cu 1 sau 2 comutatoare de limită, verificarea a 2 senzori PNP sau comutatoare magnetice, monitorizarea barierelor fotoelectrice, monitorizarea comutatoarelor RFID și a echipamentelor de protecție electrosensibile (ESPE) și monitorizarea senzorilor de proximitate. Ca parte a familiei de produse Harmony Safety Automation, acest modul se integrează perfect în soluțiile complete de siguranță ale Schneider Electric. XPSUDN13AP oferă un nivel remarcabil de siguranță, care îndeplinește cele mai stricte standarde industriale. Pentru contactele releului normal deschise, poate atinge PL e/4 conform ISO 13849-1, SILCL 3 conform IEC 62061 și SIL 3 conform IEC 61508. Pentru contactele releului închise normale, acesta atinge PL c/1 conform ISO 13849-1, SILCL 1 conform IEC 62061 și SIL 1 conform IEC 61508. Fiabilitatea sistemului este confirmată de indicatori de siguranță remarcabili: MTTFd > 30 ani conform ISO 13849-1, Dcavg >= 99% conform ISO 13849-1, PFHd = 0,88E-09 conform ISO 13849-1, Standardele IEC 62061 și IEC 61508-1. Modulul oferă, de asemenea, HFT = 1 conform IEC 62061 și IEC 61508-1, precum și SFF > 99% conform IEC 62061 și IEC 61508-1, tip B conform IEC 61508-1. XPSUDN13AP acceptă tipuri de circuite electrice flexibile, inclusiv NC, PNP, antivalent și OSSD. Este extrem de versatil în ceea ce privește conexiunile: are terminale cu șurub detașabile care pot acomoda cabluri solide sau flexibile de 0,2-2,5 mm², ferule flexibile de 0,25-2,5 mm², cabluri duble solide sau flexibile de 0,2-1,5 mm². 2 x 0,25-1 mm² cablu flexibil fără manșoane și 2 x 0,5-1,5 mm² cablu flexibil cu manșoane. Tensiunea nominală de alimentare este de 24 V c.a. (-15...10%) sau 24 V c.c. (-20...20%). Dispozitivul are o serie de caracteristici tehnice remarcabile. Timpul de sincronizare între intrări poate fi de 0,5 s, 2 s, 2,2 s sau 4 s. Tipul de pornire este automat/manual/supravegheat. Consumul său de energie este de 4,5 W la 24 V c.c. și 10,5 VA la 24 V c.a. 50/60 Hz. Tipul de protecție a intrării este intern, electronic. Are 3 ieșiri de siguranță NO + 1 NC și 6 intrări de siguranță (24 V CC, 5 mA). Rezistența maximă a cablului este de 500 Ohmi. Modulul este compatibil cu diverse intrări: circuit normal închis conform ISO 14119, comutator de limită XC conform ISO 14119, contact mecanic conform ISO 14119, circuit normal închis conform ISO 13850, pereche antivalentă conform ISO 14119, Pereche OSSD conform IEC 61496-1-2 și senzori de proximitate PNP cu 3 fire. Curentul nominal de funcționare (Ie) este de 5 A AC-1 / 3 A AC-15 / 5 A DC-1 / 3 A DC-13 pentru un contact de releu normal deschis și 3 A AC-1 / 1 A AC-15 / 3 A DC-1 / 1 A DC-13 pentru un contact de releu normal închis. Modulul are, de asemenea, 7 ieșiri de impulsuri configurabile. Tipul de intrare/ieșire este o ieșire de diagnosticare a impulsurilor semiconductoare (24 V DC, 20 mA Z1, fără legătură cu siguranța). Curentul termic convențional în aer liber este de 16 A. Valoarea nominală a siguranței corespunzătoare: 10 A gG NO pentru circuitele de ieșire ale releului și 4 A gG NC pentru circuitele de ieșire ale releului conform IEC 60947-1.

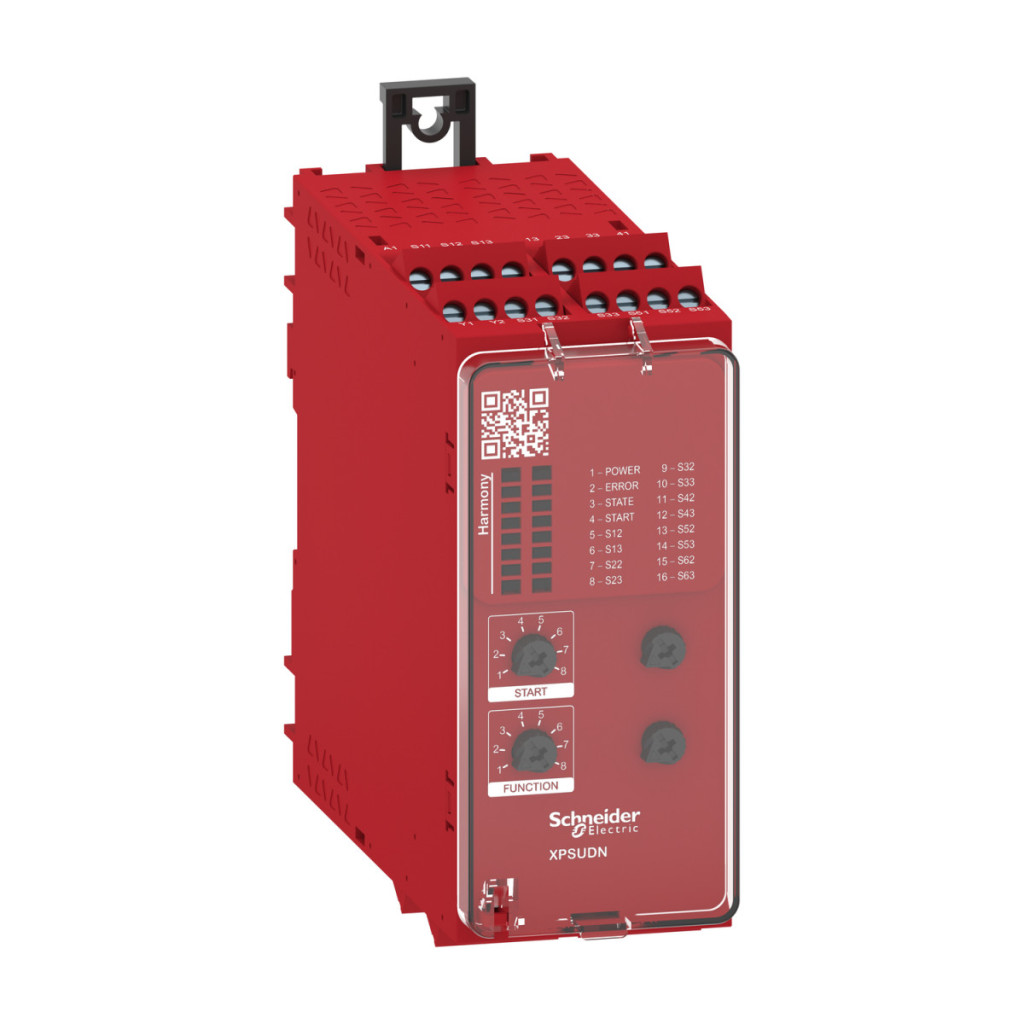

Schneider Electric Preventa XPS Universal - XPSUDN13AP - date tehnice modul releu de siguranță
Caracteristici generale
Familia de produse: Harmony Safety Automation
Tipul produsului sau al componentei: Modul de siguranță
Denumirea modulului de siguranță: XPSUDN
Aplicația modulului de siguranță: Monitorizarea contactelor antivalente, oprire de urgență, monitorizarea capacului de protecție și a cortinei luminoase
Funcțiile modulului
Buton de oprire de urgență cu 2 contacte NC
Monitorizarea capacului de protecție cu 1 sau 2 comutatoare de limită
Monitorizarea a 2 senzori PNP
Monitorizarea comutatorului magnetic
Monitorizarea cortinei de lumină
Comutator RFID
Monitorizarea echipamentelor de protecție electro-sensibile (ESPE)
Monitorizarea senzorului de proximitate
Nivel de siguranță
Poate atinge categoria PL e/4 cu contacte de releu normal deschise conform ISO 13849-1
Poate atinge nivelul SILCL 3 cu contacte de releu normal deschise conform IEC 62061
Poate atinge nivelul SIL 3 pentru contactele releului normal deschise, conform IEC 61508
Poate atinge categoria PL c/1 pentru contactele releului normal închise, conform ISO 13849-1
Poate atinge nivelul SILCL 1 cu contacte de releu normal închise conform IEC 62061
Poate atinge nivelul SIL 1 cu contacte de releu normal închise conform IEC 61508
Date privind fiabilitatea siguranței
MTTFd > 30 ani conform ISO 13849-1
Dcavg >= 99% conform ISO 13849-1
PFHd = 0,88E-09 conform ISO 13849-1
HFT = 1 conform IEC 62061
PFHd = 0,88E-09 conform IEC 62061
SFF > 99% conform IEC 62061
HFT = 1 conform IEC 61508-1
PFHd = 0,88E-09 conform IEC 61508-1
SFF > 99% conform IEC 61508-1
Tip B conform IEC 61508-1
Caracteristici electrice
Tip circuit electric: Pereche NC, pereche PNP, pereche antivalentă, pereche OSSD
Conexiuni - blocuri terminale: Bloc terminal cu șurub detașabil, 0,2...2,5 mm² solid sau flexibil
Tensiune nominală de alimentare [Us]: 24 V c.a. -15...10%, 24 V c.c. -20...20%
Timp de sincronizare între intrări: 0,5 s, 2 s, 2,2 s, 4 s
Tip pornire: Automat/manual/supravegheat
Consum energie: 4,5 W 24 V CC, 10,5 VA 24 V CA 50/60 Hz
Tip protecție intrare: Internă, electronică
Ieșiri de siguranță: 3 NO + 1 NC
Intrări de siguranță: 6 intrări de siguranță 24 V CC 5 mA
Rezistență maximă a cablului: 500 Ohm
Caracteristici mecanice
Suport de montare: Șină DIN simetrică de 35 mm
Adâncime: 120 mm
Înălțime: 100 mm
Lățime: 45 mm
Greutate netă: 0,350 kg
Condiții de mediu
Grad de protecție IP: IP20 (blocuri terminale) conform IEC 60947-1, IP40 (capac) conform IEC 60947-1, IP54 (zonă de montare) conform IEC 60947-1
Temperatura ambiantă în timpul funcționării: -25 până la 50 °C pentru 24 V c.a., -25 până la 55 °C pentru 24 V c.c.
Temperatura ambiantă în timpul depozitării: -25 până la 85 °C
Umiditate relativă: 5 până la 95% fără condensare
