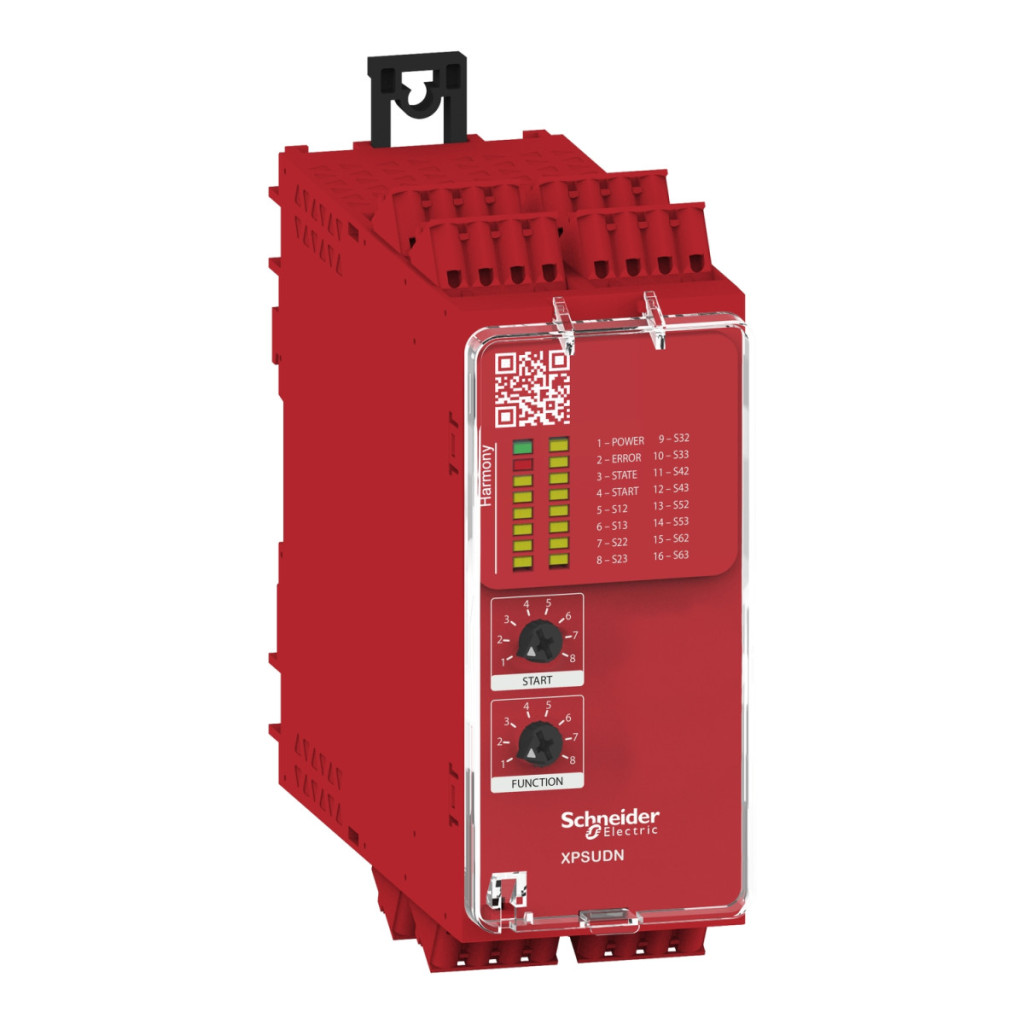

Modulul de releu de siguranță Schneider Electric Preventa XPS Universal XPSUDN33AC este un dispozitiv de siguranță versatil și fiabil, conceput special pentru sistemele industriale de automatizare și control. Acest modul de siguranță de categoria 4 face parte din familia de produse Harmony Safety Automation și oferă o soluție excelentă pentru o gamă largă de aplicații de siguranță, inclusiv sisteme de oprire de urgență, monitorizarea carcaselor de protecție și monitorizarea barierelor fotoelectrice. Modelul XPSUDN33AC include funcții XPSUAF și oferă opțiuni de configurare extrem de flexibile. Dispozitivul are 6 intrări de siguranță și 3 ieșiri de siguranță NO (normal deschise) + 1 NC (normal închise), permițând monitorizarea eficientă a diverselor dispozitive de siguranță. Modulul releu este compatibil cu contacte antivalente, perechi NC, perechi PNP și perechi OSSD, astfel încât poate fi conectat la aproape orice tip de dispozitiv de siguranță. Modulul poate fi utilizat într-un interval de tensiune de alimentare de 48-240 V CA/CC, ceea ce sporește și mai mult utilitatea sa. În ceea ce privește nivelul de siguranță, XPSUDN33AC oferă performanțe remarcabile. Pentru contactele releului normal deschise, poate atinge o clasificare PL e/4 conform ISO 13849-1, SILCL 3 conform IEC 62061 și SIL 3 conform IEC 61508. Datele privind fiabilitatea sunt, de asemenea, extrem de favorabile: MTTFd este de peste 30 de ani, DCavg este de cel puțin 99%, iar PFHd este de numai 1,36E-09, ceea ce îndeplinește chiar și cele mai înalte cerințe de siguranță. Modulul este de tip B conform IEC 61508-1 și are certificări TÜV și cULus. Versatilitatea modulului de siguranță Schneider Electric XPSUDN33AC este îmbunătățită și mai mult de configurabilitatea sa pentru o serie de funcții: monitorizarea butoanelor de oprire de urgență cu 2 contacte NC, monitorizarea capacelor de protecție cu 1 sau 2 comutatoare de limită, monitorizarea a 2 senzori PNP, monitorizarea comutatoarelor magnetice, monitorizarea perdelelor de lumină, comutator RFID, monitorizarea echipamentelor de protecție electrosensibile (ESPE) și monitorizarea comutatoarelor de proximitate. Tipul de pornire al modulului poate fi selectat: automat, manual sau supravegheat. XPSUDN33AC are un design practic și este ușor de instalat și conectat. Modulul poate fi montat pe o șină DIN simetrică de 35 mm sau înșurubat. Conectarea se realizează cu ajutorul unor borne cu arc adecvate pentru cabluri solide sau flexibile de 0,2-2,5 mm². Dimensiunile modulului sunt: 120 mm adâncime, 100 mm înălțime și 45 mm lățime. Intervalul de temperatură de funcționare este între -25 °C și +55 °C (cu alimentare cu curent continuu), iar temperatura de depozitare poate varia între -25 °C și +85 °C. Gradul de protecție este IP20 pentru terminale, IP40 pentru carcasă și IP54 pentru zona de montare, în conformitate cu standardul IEC 60947-1.
Schneider Electric Preventa XPS Universal - XPSUDN33AC - modul releu de siguranță, funcții XPSUAF, Cat.4, siguranță pornit/oprit: 6/3NO+1NC, PNP, 48-230 V c.a./c.c., arc date tehnice
Caracteristici principale
Familia de produse: Harmony Safety Automation
Tipul produsului sau al componentei: Modul de siguranță
Denumirea modulului de siguranță: XPSUDN
Aplicația modulului de siguranță: Monitorizarea contactelor antivalente, oprire de urgență, monitorizarea capacului de protecție și a cortinei de lumină
Funcții
Funcții modul: Monitorizarea butonului de oprire de urgență cu 2 contacte NC, monitorizarea capacului de protecție cu 1 sau 2 comutatoare de limită, monitorizarea a 2 senzori PNP, monitorizarea comutatorului magnetic, monitorizarea cortinei de lumină, comutator RFID, monitorizarea echipamentelor de protecție electro-sensibile (ESPE), monitorizarea senzorului de proximitate
Niveluri de siguranță
Niveluri de siguranță disponibile pentru contactele releului normal deschise: Categoria PL e/4 (conform ISO 13849-1), SILCL 3 (conform IEC 62061), SIL 3 (conform IEC 61508) Niveluri de siguranță disponibile pentru contactele releului normal închise: Categoria PL c/1 (conform ISO 13849-1), SILCL 1 (conform IEC 62061), SIL 1 (conform IEC 61508)
Date privind fiabilitatea
MTTFd > 30 ani (conform ISO 13849-1)
Dcavg >= 99% (conform ISO 13849-1)
PFHd = 1,36E-09 (conform ISO 13849-1, IEC 62061 și IEC 61508-1)
HFT = 1 (conform IEC 62061 și IEC 61508-1)
SFF > 99% (conform IEC 62061 și IEC 61508-1)
Tip = B (conform IEC 61508-1)
Specificații electrice
Tip circuit electric: pereche NC, pereche PNP, pereche antivalentă, pereche OSSD
Conexiuni - blocuri terminale: Bloc terminal cu arc detașabil, 0,2...2,5 mm² solid sau flexibil, 0,25...2,5 mm² flexibil cu manșon
Tensiune nominală de alimentare [Us]: 48...240 V CA/CC -10...10% Timp de sincronizare între intrări: 0,5 s, 2 s, 2,2 s, 4 s Tip pornire: Automat/manual/supravegheat Consum de energie: 6 W la 48 V c.c., 25 VA la 240 V c.a. 50/60 Hz Tip protecție intrare: Internă, electronică Ieșiri de siguranță: 3 NO + 1 NC Intrări de siguranță: 6 intrări de siguranță 24 V CC 5 mA
Rezistență maximă a cablului: 500 Ohm
Caracteristici fizice
Suport de montare: șină DIN simetrică de 35 mm
Adâncime: 120 mm
Înălțime: 100 mm
Lățime: 45 mm
Specificații de mediu
Grad de protecție IP: IP20 (blocuri terminale), IP40 (carcasă), IP54 (zonă de montare) conform IEC 60947-1
Temperatura ambiantă de funcționare: -25...50 °C pentru 24 V c.a., -25...55 °C pentru 24 V c.c.
Temperatură ambiantă de depozitare: -25...85 °C
Umiditate relativă: 5...95% fără condens
Standarde și certificări
Standarde: IEC 60947-5-1, standard de siguranță funcțională IEC 61508 (părțile 1-7), standard de siguranță funcțională ISO 13849-1, standard de siguranță funcțională IEC 62061 Certificări de produs: TÜV, cULus
