Modulul de extindere a releului de siguranță XPSUEP34AC, parte a gamei de produse Preventa XPS Universal de la Schneider Electric, oferă un nivel excepțional de siguranță și fiabilitate pentru sistemele de automatizare industrială. Acest modul de extindere de categoria 4 (Cat.4) este special conceput pentru a fi utilizat cu modulele de bază Preventa XPSU, permițând extinderea flexibilă a numărului de contacte de siguranță pentru a satisface nevoile aplicațiilor industriale complexe. Principalele avantaje ale modulului sunt siguranța maximă și funcționarea fiabilă. Pentru contactele releului normal deschise, acesta poate atinge un nivel de siguranță PL e/categoria 4 conform ISO 13849-1, SILCL 3 conform IEC 62061 și SIL 3 conform IEC 61508. Pentru contactele releului normal închise, acesta atinge nivelurile de siguranță PL c/categoria 1 conform ISO 13849-1, SILCL 1 conform IEC 62061 și SIL 1 conform IEC 61508. Fiabilitatea excepțională este garantată de MTTFd > 30 ani și acoperire de diagnosticare (Dcavg) de 99% sau mai mare. Valoarea PFHd este de numai 1,61E-09, ceea ce indică o probabilitate de defectare excepțional de scăzută. Modulul XPSUEP34AC este un dispozitiv de tip B conform IEC 61508-1 și este certificat TÜV și cULus. Datorită gamei largi de tensiune de alimentare (48-240 V CA/CC, -10%...+10%), modulul este extrem de versatil și poate fi utilizat într-o varietate de medii industriale. Consumul de energie este de numai 2 W la 48 V CC și 6,5 VA la 240 V CA 50/60 Hz. Protecția electronică încorporată asigură funcționarea în siguranță a modulului. În ceea ce privește ieșirile, acesta are 4 ieșiri de siguranță redundante NO și 2 ieșiri de siguranță simple NC, la care sunt conectate 0 magistrale de expansiune cu parametri de 24 V DC 5 mA. Curentul nominal de funcționare pentru contactele releului normal deschise este de 5 A AC-1, 3 A AC-15, 5 A DC-1 și 3 A DC-13. Curentul termic convențional de răcire cu aer liber este de 8 A. XPSUEP34AC este pe deplin compatibil cu diverse intrări de siguranță, cum ar fi circuite normal închise, comutatoare de limită XC, contacte mecanice conform ISO 14119, circuite normal închise conform ISO 13850, perechi antivalente conform ISO 14119, perechi OSSD conform IEC 61496-1-2 și senzori de proximitate PNP cu trei fire. Această compatibilitate largă face ca modulul să fie extrem de flexibil pentru utilizarea într-o varietate de sisteme de siguranță. Timpul maxim de răspuns pentru deschiderea intrării este de 20 ms, ceea ce asigură un timp de reacție rapid în caz de urgență. Datorită designului său compact, care poate fi montat pe o șină DIN cu lățimea de 22,5 mm, modulul poate fi integrat cu ușurință în dulapurile de comandă existente. Cu o adâncime de 120 mm și o înălțime de 100 mm, acesta oferă o soluție compactă, dar complet funcțională. LED-ul verde indică starea de pornire, LED-ul roșu indică o defecțiune, iar LED-ul galben indică starea ieșirii de siguranță. Blocurile de borne cu clasă de protecție IP20, carcasa cu clasă de protecție IP40 și zona de montare cu clasă de protecție IP54 oferă o protecție adecvată în medii industriale. Modulul tolerează temperaturi de depozitare între -25 și 85 °C și funcționează în mod fiabil la o umiditate relativă de 5 până la 95% fără condens.

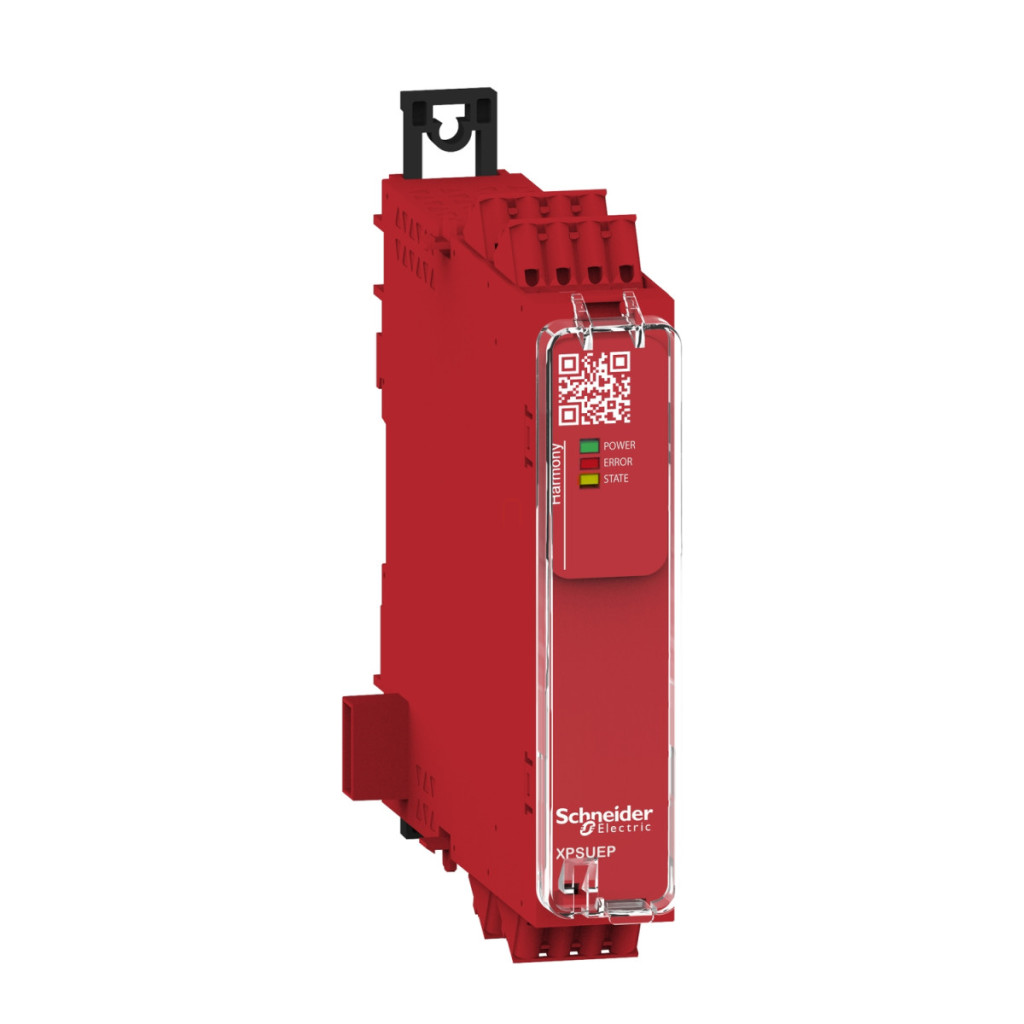

Schneider Electric Preventa XPS Universal - Date tehnice modul de extindere releu de siguranță XPSUEP34AC
Specificații generale
Familia de produse: Harmony Safety Automation
Tipul produsului: Modul de siguranță
Denumirea modulului de siguranță: XPSUEP
Aplicația modulului de siguranță: Pentru a extinde numărul de contacte de siguranță
Funcția modulului: Extinderea ieșirii de siguranță
Niveluri de siguranță
Pentru contacte de releu normal deschise:
- PL e/categoria 4 (conform ISO 13849-1)
- SILCL 3 (conform IEC 62061)
- SIL 3 (conform IEC 61508)
Pentru contacte releu normal închise:- PL c/categoria 1 (conform ISO 13849-1) - SILCL 1 (conform IEC 62061) - SIL 1 (conform IEC 61508) Date privind fiabilitatea siguranței MTTFd: > 30 ani (conform ISO 13849-1)
Dcavg: >= 99 % (conform ISO 13849-1)
PFHd: = 1,61E-09 (conform ISO 13849-1)
HFT: = 1 (conform IEC 62061)
PFHd: = 1,61E-09 (conform IEC 62061)
SFF: > 99% (conform IEC 62061)
HFT: = 1 (conform IEC 61508-1)
PFHd: = 1,61E-09 (conform IEC 61508-1)
SFF: > 99% (conform IEC 61508-1)
Tip: = B (conform IEC 61508-1)
Caracteristici electrice
Tipul circuitului electric: Extensie modul de bază Preventa XPSU
Conexiuni - blocuri terminale: Bloc terminal cu arc detașabil, 0,2...2,5 mm² solid sau flexibil
Tensiune nominală de alimentare: 48...240 V CA/CC - 10...10 %
Consum de energie: 2 W 48 V CC; 6,5 VA 240 V c.a. 50/60 Hz
Tip protecție intrare: Internă, electronică
Ieșiri de siguranță: 4 NO redundante, 2 NC simple
Intrări de siguranță: 0 bus de expansiune 24 V DC 5 mA
Rezistență maximă a liniei: 60 Ohm
Compatibilitate intrare
- Circuit normal închis (conform ISO 14119)
- Comutator de limită XC (conform ISO 14119) - Contact mecanic (conform ISO 14119) - Circuit normal închis (conform ISO 13850) - Pereche antivalentă (conform ISO 14119)- Pereche OSSD (conform IEC 61496-1-2)
- Senzori de proximitate PNP cu trei fire
Valori curente
Curent nominal de funcționare:
- Contact releu normal deschis 5 A AC-1
- 3 A AC-15 contact releu normal deschis
- 5 A DC-1 contact releu normal deschis
- 3 A DC-13 contact releu normal deschis
Curent termic convențional de răcire cu aer liber: 8 A
Siguranță asociată: circuit de ieșire releu 10 A gG NO, circuit de ieșire releu 4 A gG NC
Curent minim de ieșire: 10 mA pentru ieșirea releului
Tensiune minimă de ieșire: 12 V pentru ieșirea releului
Sincronizare
Timp maxim de răspuns la deschiderea intrării: 20 ms
Date privind tensiunea
Tensiune nominală de izolare: 250 V (grad de poluare 2, conform IEC 60947-1)
Tensiune nominală de impuls rezistentă: 4 kV categoria de supratensiune II (conform IEC 60947-1)
Indicații și montare
Indicații locale:
- LED (verde) pentru starea de pornire
- LED (roșu) pentru defect
- LED (galben) pentru starea ieșirii de siguranță
Suport de montare: șină DIN simetrică de 35 mm
Dimensiuni: adâncime 120 mm, înălțime 100 mm, lățime 22,5 mm
Condiții de mediu
Grad de protecție IP:
- IP20 (blocuri terminale, conform IEC 60529)
- IP40 (carcasă, conform IEC 60529)
- IP54 (zonă de montare, conform IEC 60529)
Temperatură de depozitare: -25…85 °C
Umiditate relativă:5 până la 95% fără condensare Certificate Standarde: - IEC 60947-5-1 - IEC 61508-1/2/3/4/5/6/7 standard de siguranță funcțională- Standard de siguranță funcțională ISO 13849-1
- Standard de siguranță funcțională IEC 62061
Certificări de produs: TÜV, cULus
