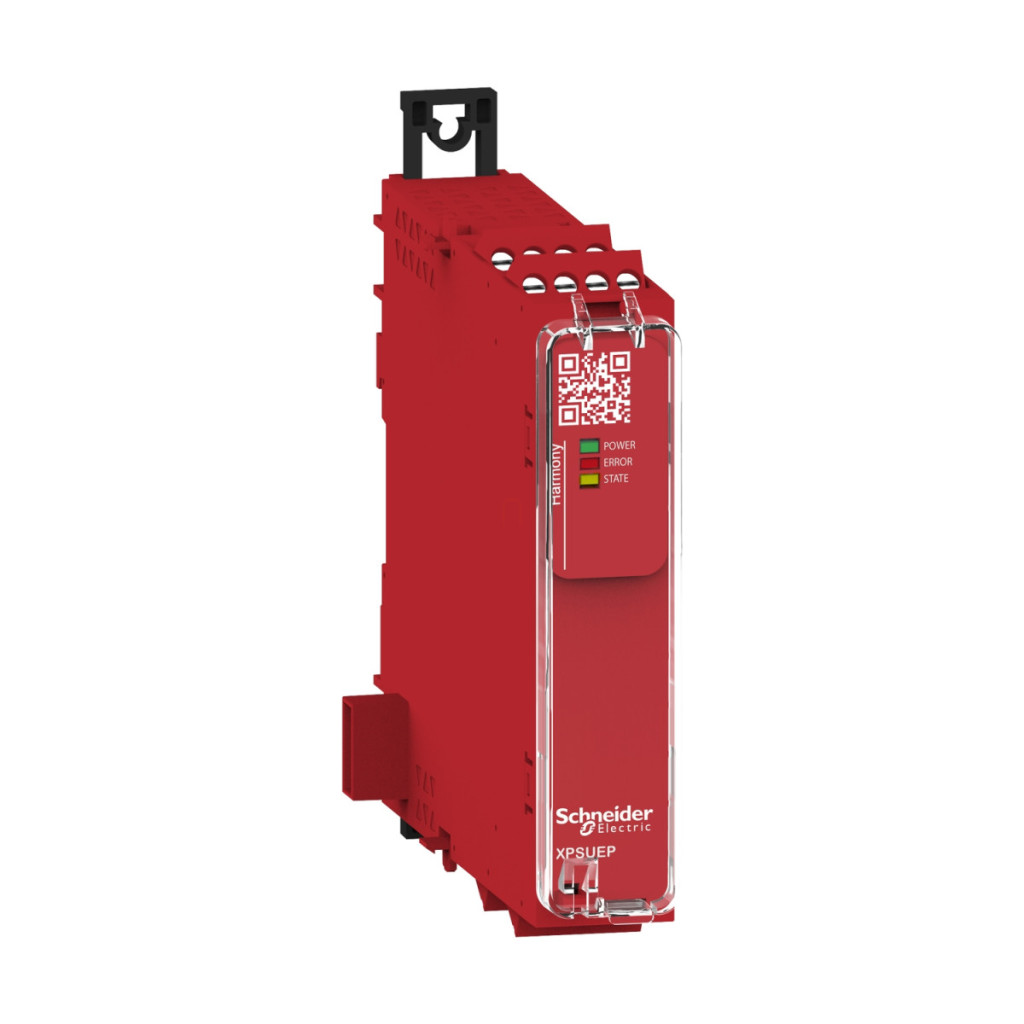

Modulul de siguranță Schneider Electric Harmony XPSUEP34AP este un modul de expansiune de înaltă calitate, conceput special pentru a completa modulele de bază Preventa XPSU. Acest modul de expansiune cu releu de siguranță de categoria 4 are o gamă universală de tensiune de alimentare (48-240 V c.a./c.c.), ceea ce îl face extrem de flexibil pentru utilizare într-o varietate de medii industriale. Funcția principală a modulului este de a crește numărul de contacte de siguranță. Cu patru ieșiri de siguranță redundante NO (normal deschise) și două ieșiri de siguranță simple NC (normal închise), acesta poate extinde semnificativ capacitățile sistemului dvs. de siguranță existent. Nivelul de siguranță PL e/categoria 4 conform ISO 13849-1 și conformitatea SILCL 3/SIL 3 conform IEC 62061 și IEC 61508 garantează cel mai înalt nivel de siguranță pentru contactele releului normal deschise. Contactele, care sunt închise în starea implicită, sunt clasificate ca PL c/categoria 1 (ISO 13849-1), SILCL 1 (IEC 62061) și SIL 1 (IEC 61508). Datele privind fiabilitatea modulului sunt remarcabile: MTTFd este de peste 30 de ani, Dcavg este de cel puțin 99%, iar PFHd este de numai 1,61E-09, ceea ce dovedește funcționarea fiabilă pe termen lung a modulului. Instalarea și conectarea sunt extrem de simple: modulul poate fi montat pe o șină DIN simetrică de 35 mm sau fixat direct cu șuruburi. Terminalele cu șurub detașabile pot fi utilizate cu o varietate de secțiuni transversale de cablu (0,2-2,5 mm² solide sau flexibile, precum și manșoane de diferite dimensiuni). Poate fi alimentat prin conectori de alimentare A1-A2 cu tensiune de 48-240 V c.a./c.c., ceea ce oferă un grad ridicat de flexibilitate pentru utilizarea în diferite sisteme. Cerința de alimentare este de numai 2 W c.c. sau 6,5 VA c.a., ceea ce permite o funcționare eficientă din punct de vedere energetic. Modulul este compatibil cu diverse tipuri de dispozitive de intrare, inclusiv circuite normal închise, comutatoare de limită XC, contacte mecanice, perechi antivalente, perechi OSSD și comutatoare de proximitate PNP cu 3 fire. Ieșirile sale au o capacitate de încărcare de 5 A AC-1/DC-1 și 3 A AC-15/DC-13 pentru contacte NO. Curentul minim de ieșire este de 10 mA, iar tensiunea minimă de ieșire este de 12 V la ieșirile releului. Timpul maxim de răspuns la deschiderea intrării este de numai 20 ms, asigurând o reacție rapidă în caz de urgență. Modulul compact măsoară 22,5 x 100 x 120 mm, permițând instalarea în dulapuri de comandă, economisind spațiu. Trei LED-uri oferă feedback cu privire la starea modulului: verde pentru prezența alimentării cu energie, roșu pentru starea de defect și galben pentru starea ieșirii de siguranță. Diferite grade de protecție (IP20 la blocul terminal, IP40 la capac și IP54 la zona de montare) asigură o funcționare fiabilă chiar și în medii industriale.
Schneider Electric Preventa XPS Universal - XPSUEP34AP - modul de extindere releu de siguranță, pentru releu XPSUA, Cat.4, 48-230 V c.a./c.c., cu șurub date tehnice
Caracteristici principale
Familia de produse: Harmony Safety Automation
Tipul produsului: modul de siguranță
Denumirea modulului de siguranță: XPSUEP
Aplicația modulului de siguranță: Pentru a extinde numărul de contacte de siguranță
Funcția modulului: Extindere ieșire de siguranță
Nivel de siguranță
Poate atinge PL e/4 cu contacte de releu normal deschise în conformitate cu ISO 13849-1
Poate atinge SILCL 3 cu contacte de releu normal deschise, în conformitate cu IEC 62061
Poate atinge SIL 3 cu contacte de releu normal deschise, în conformitate cu IEC 61508
Poate atinge PL c/1 cu contacte de releu normal închise, în conformitate cu ISO 13849-1
Poate atinge SILCL 1 cu contacte de releu normal închise, în conformitate cu IEC 62061
Poate atinge SIL 1 cu contacte de releu normal închise conform IEC 61508
Date privind fiabilitatea siguranței
MTTFd > 30 ani conform ISO 13849-1
Dcavg >= 99% conform ISO 13849-1
PFHd = 1,61E-09 conform ISO 13849-1
HFT = 1 conform IEC 62061
PFHd = 1,61E-09 conform IEC 62061
SFF > 99% conform IEC 62061
HFT = 1 conform IEC 61508-1
PFHd = 1,61E-09 conform IEC 61508-1
SFF > 99% conform IEC 61508-1
Tip = B conform IEC 61508-1
Caracteristici electrice și de conectare
Tip circuit electric: Accesoriu modul de bază Preventa XPSU
Conexiuni - blocuri terminale: Bloc terminal cu șurub detașabil, 0,2...2,5 mm² solid sau flexibil
Tensiune nominală de alimentare [Us]: 48...240 V c.a./c.c. - 10...10%
Consum de energie: 2 W 48 V c.c. / 6,5 VA 240 V c.a. 50/60 Hz
Tip protecție intrare: Internă, electronică
Intrări și ieșiri
Ieșiri de siguranță: 4 NO redundante, 2 NC simple
Intrări de siguranță: 0 bus de expansiune 24 V DC 5 mA
Rezistență maximă a liniei: 60 Ohm
Compatibilitate intrare: Circuit normal închis, comutator de limită XC, contact mecanic, pereche antivalentă, pereche OSSD, comutator de proximitate PNP cu 3 fire
Curent nominal de funcționare [Ie]: 5 A AC-1, 3 A AC-15, 5 A DC-1, 3 A DC-13 pentru contacte releu normal deschise
Curent termic convențional de răcire cu aer liber [Ith]: 8 A Valoarea nominală a siguranței asociate: 10 A gG pentru circuitul de ieșire releu NO, 4 A gG pentru circuitul de ieșire releu NC Curent minim de ieșire: 10 mA pentru ieșirea releului Tensiune minimă de ieșire: 12 V pentru ieșirea releului
Timp maxim de răspuns la deschiderea intrării: 20 ms
Caracteristici mecanice
Bază de montare: șină DIN simetrică de 35 mm
Adâncime: 120 mm
Înălțime: 100 mm Lățime: 22,5 mm Greutate netă: 0,200 kg Semnalizare și protecție Semnalizare locală: LED (verde) pentru starea de pornire, LED (roșu) pentru defect, LED (galben) pentru starea ieșirii de siguranță
Grad de protecție IP: IP20 (blocuri terminale), IP40 (carcasă), IP54 (zonă de montare)
