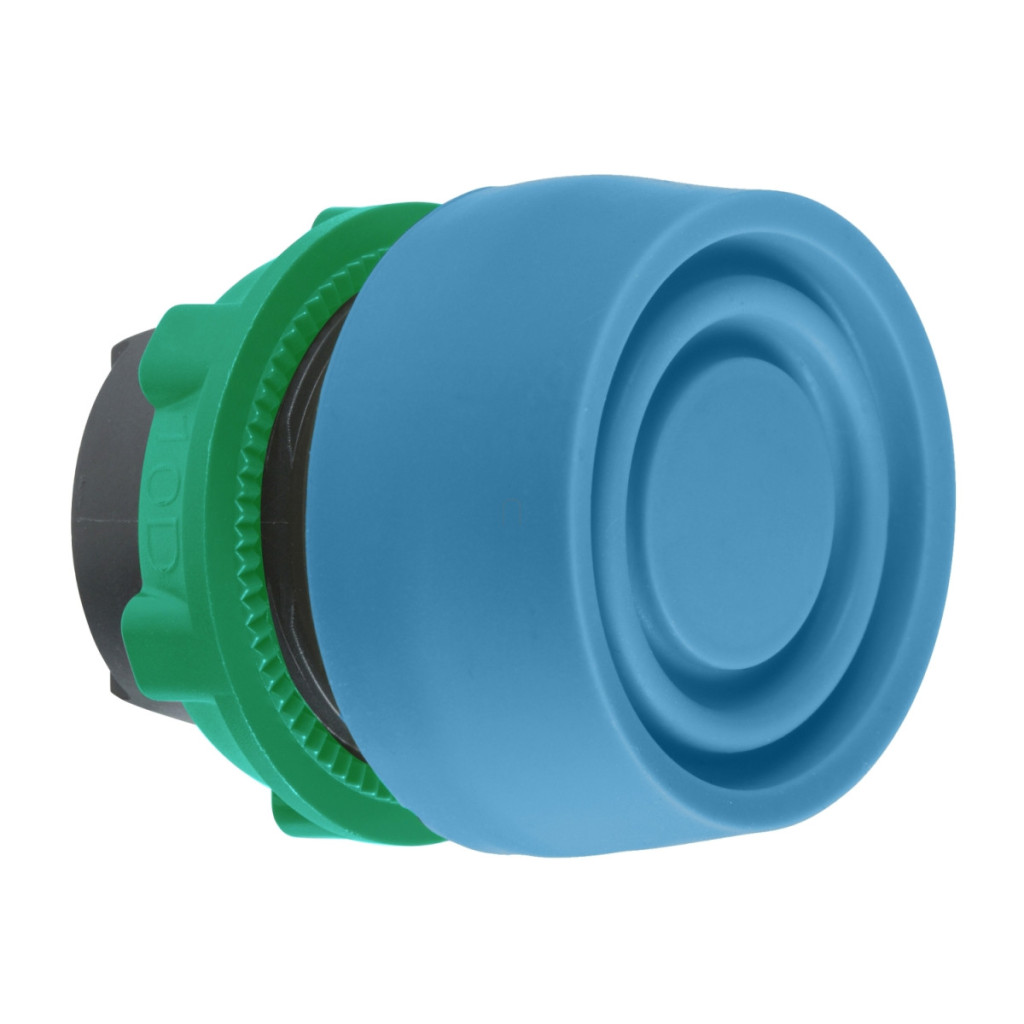

Butonul albastru, neiluminat, din seria Schneider Electric Harmony XB5 ZB5AP6S este un element de control industrial de înaltă calitate, care poate fi utilizat pe scară largă în diverse sisteme de automatizare și control. Acest buton compact, cu un diametru standard de 22 mm, este alegerea perfectă pentru utilizatorii care caută elemente de control fiabile, durabile și estetice pentru dulapuri de comutație, panouri de control sau interfețe de mașini. Butonul ZB5AP6S este albastru, încastrat, nemarcat și are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Produsul are un inel de fixare din plastic gri închis și un capac din cauciuc colorat, care nu este doar estetic, ci și practic, deoarece protejează butonul de murdărie și umezeală. Produsul este compatibil cu suporturi pentru inscripții, astfel încât poate fi personalizat cu marcaje unice, dacă este necesar. ZB5AP6S are un design extrem de robust, dovadă fiind clasele sale de protecție IP remarcabile: are protecție IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653. Acest nivel ridicat de protecție permite utilizarea butonului chiar și în medii extreme, unde se utilizează jeturi de apă de înaltă presiune pentru curățare (până la 7000000 Pa la 55 °C, la o distanță de 0,1 m) sau unde este necesară o protecție sporită împotriva prafului și umezelii. Produsul are, de asemenea, niveluri de protecție NEMA 13 și NEMA 4X, sporind și mai mult adecvarea sa pentru utilizarea în condiții extreme. ZB5AP6S are o durată de viață mecanică extrem de ridicată, de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul are o rezistență excelentă la șocuri și vibrații: poate rezista la o accelerație de până la 30 g timp de 18 ms sau la o accelerație de 50 g timp de 11 ms într-o undă semisinusoidală conform IEC 60068-2-27, precum și la vibrații de 5 g în gama de frecvențe 2-500 Hz conform IEC 60068-2-6. Această rezistență excepțională face ca butonul ZB5AP6S să fie ideal pentru utilizarea în medii industriale în care echipamentele sunt supuse unui impact mecanic semnificativ. Capul butonului ZB5AP6S poate fi utilizat cu o gamă largă de compoziții electrice, inclusiv configurații corespunzătoare codurilor C1, C2, C11, C15, SF1 și SR1. Acest lucru oferă o mare flexibilitate în diferite domenii de aplicare și permite utilizarea a până la 9 contacte în diferite configurații. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, extinzând și mai mult potențialul său de utilizare în condiții de mediu extreme. Capul butonului este conform cu o serie de standarde și reglementări internaționale, inclusiv JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1 și are certificări de produs CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. Această gamă largă de conformități asigură faptul că produsul poate fi utilizat la nivel global în diverse medii industriale, respectând standardele și reglementările locale. În ceea ce privește dimensiunile capului butonului ZB5AP6S, este important de menționat că adâncimea acestuia este de 33 mm, iar lățimea și înălțimea totală conform CAD sunt ambele de 30 mm.
Schneider Electric Preventa XY2C - ZB5AP6S - Cap de buton din plastic Harmony, Ø22, retur, capac din cauciuc colorat, albastru date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: Suport pentru legendă
Materialul soclului: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru încastrat, nemarcat
Informații suplimentare despre actuator: Capac din cauciuc colorat
Caracteristici suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 30 mm
Adâncime totală CAD: 33 mm
Durată de viață mecanică: 10.000.000 de cicluri
Denumirea stației: XALD 1...5 decuplări, XALK 2...5 întrerupătoare
Cod compoziție electrică: C1 <9 contacte în montare frontală folosind blocuri simple
C2 <9 contacte în montare frontală folosind blocuri simple și duble
C11 <3 contacte în montare frontală folosind blocuri simple
C15 <1 contact cu blocuri simple în montare frontală
SF1 <3 contacte cu blocuri simple în montare frontală
SR1 <3 contacte cu blocuri simple în montare posterioară
Afișaj dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Caracteristici mecanice
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Dimensiuni
Adâncimea ZB5AP6S: 33 mm (1,30 in)
