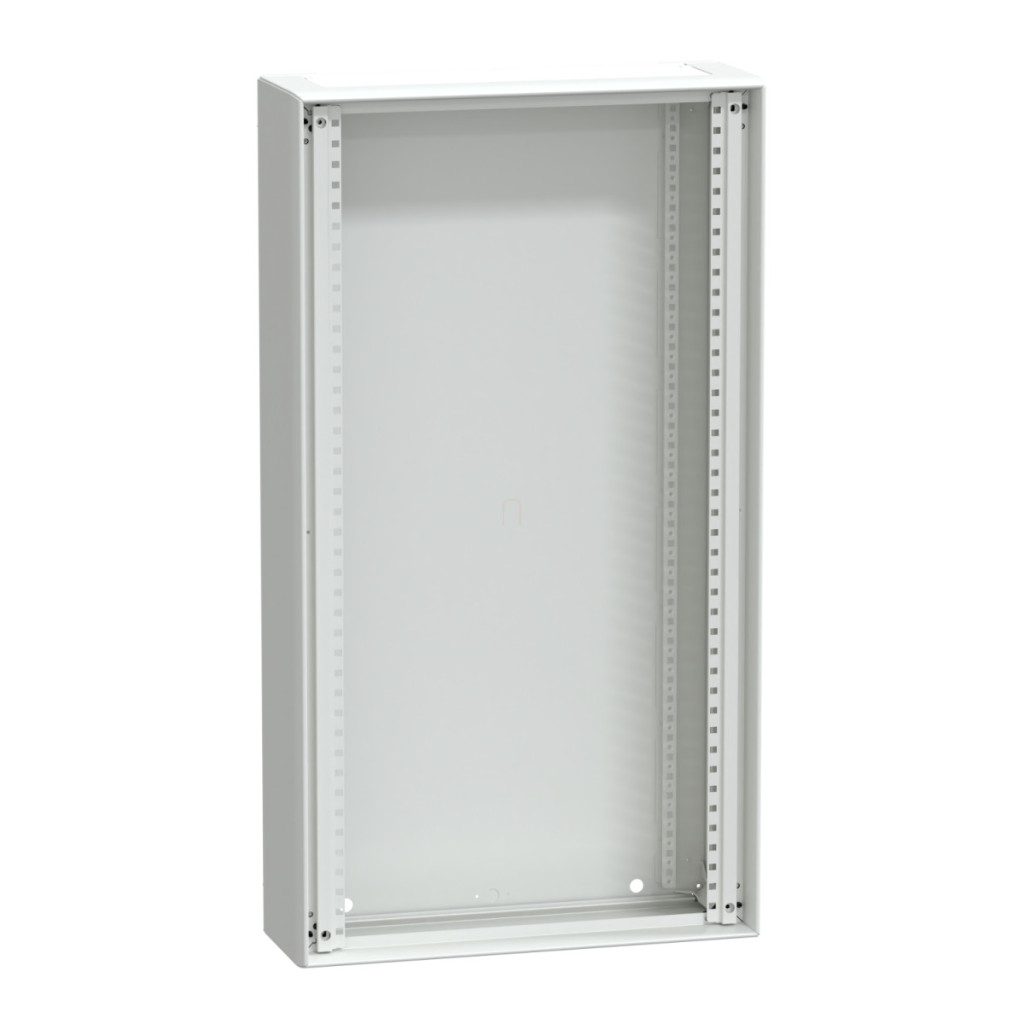

Dulapul de distribuție montat pe perete LVS08107 din gama de produse PrismaSeT G de la Schneider Electric este o soluție excelentă pentru instalarea sistemelor de distribuție electrică de joasă tensiune. Acest dulap proiectat profesional, cu lățimea de 600 mm și înălțimea de 1080 mm, are un grad de protecție IP30 ca standard, care poate fi mărit la IP43 cu diverse accesorii. Carcasa dispozitivului este o incintă metalică funcțională furnizată sub formă de kit, proiectată pentru utilizare în interior. Structura dulapului include cadrul, panoul posterior, 2 panouri laterale, panoul superior și panoul inferior. O caracteristică specială este faptul că dulapurile pot fi montate unul lângă altul și unul peste altul, creând astfel un sistem flexibil și extensibil. Panoul frontal al dulapului trebuie comandat separat. Dulapul de distribuție PrismaSeT G are 21 de module verticale (calculate în unități de 50 mm) și 24 de module de 18 mm pe rând. Parametrii săi tehnici sunt remarcabili: tensiune nominală de izolare de 1000 V pe barele colectoare principale din spate (conform IEC 61439-2), frecvență de rețea de 50/60 Hz și curent nominal de 630 A la 40 °C (conform IEC 61439-2). Curentul de scurtcircuit este de 50 kA, în timp ce curentul nominal de rezistență pe termen scurt (Icw) este de 25 kA timp de 1 secundă (conform IEC 61439-1). Curentul nominal de scurtcircuit dinamic (Ipk) este de 53 kA (conform IEC 61439-1). Modelul LVS08107 aparține clasei de izolație electrică I. Carcasa este fabricată din tablă de oțel tratată, cu un strat protector de electroforeză și pulbere de poliester-epoxidică termopolimerizată. Finisajul suprafeței este texturat și mat, de culoare albă (RAL 9003). Dimensiunile exacte sunt: 595 mm lățime, 1080 mm înălțime și 205 mm adâncime. Robustețea sa mecanică este demonstrată și de testele seismice, care au atins o valoare de 2,5G în conformitate cu standardul IEC 60068-2-57. Dulapul are protecție IP30 cu un panou frontal standard, dar aceasta poate fi îmbunătățită cu diverse accesorii: ușă IP40, ușă și acoperiș IP41 sau ușă IP43, acoperiș și garnitură IP43. Clasa de rezistență la impact IK este IK07 cu panou frontal, IK08 cu ușă transparentă și IK10 cu ușă solidă. Dulapul de distribuție PrismaSeT G este conform cu cerințele standardelor IEC 61439-1, IEC 61439-2 și IEC 62208 și are, de asemenea, certificări de produs ASTA și EAC, care garantează calitatea și fiabilitatea. Dulapul LVS08107 este alegerea ideală atât pentru mediile industriale, cât și pentru cele comerciale, unde este necesar un sistem de distribuție de joasă tensiune fiabil și standard.
Schneider Electric PrismaSeT - LVS08107 - Dulap G montat pe perete IP30 21M date tehnice
Caracteristici generale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tipul produsului: Dulap de distribuție
Domeniu de aplicare: Distribuție electrică de joasă tensiune
Tipul dulapului: Dulap funcțional furnizat sub formă de kit, design metalic, pentru utilizare în interior
Descriere: Dulap montabil pe perete - lățime 600 mm
Conținutul kitului: cadru, panou posterior, 2 panouri laterale, panou superior, panou inferior
Informații suplimentare: Poate fi combinat unul lângă altul și unul deasupra celuilalt.
Tip panou frontal: Se comandă separat.
Număr module verticale (50 mm): 21
Număr de module de 18 mm pe rând: 24
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări ale produsului: ASTA, EAC
Parametri tehnici
Tensiune nominală de izolație [Ui]: 1000 V pe barele colectoare principale din spate (conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C (conform IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de scurtă durată [Icw]: 25 kA 1 s (conform IEC 61439-1)
Curent nominal de scurtcircuit dinamic [Ipk]: 53 kA (conform IEC 61439-1)
Clasa de izolație electrică: Clasa I
Material: Tablă de oțel tratată
Tratament de protecție: Tratament prin electroforeză și pulbere poliester-epoxidică polimerizată termic
Tratament de suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Dimensiuni
Lățime: 595 mm
Înălțime: 1080 mm
Adâncime: 205 mm
Protecția mediului
Grad de protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și acoperiș, IP43 cu ușă, acoperiș și garnitură IP43
Grad de protecție IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Rezistență mecanică: Teste seismice - 2,5G (conform IEC 60068-2-57)
