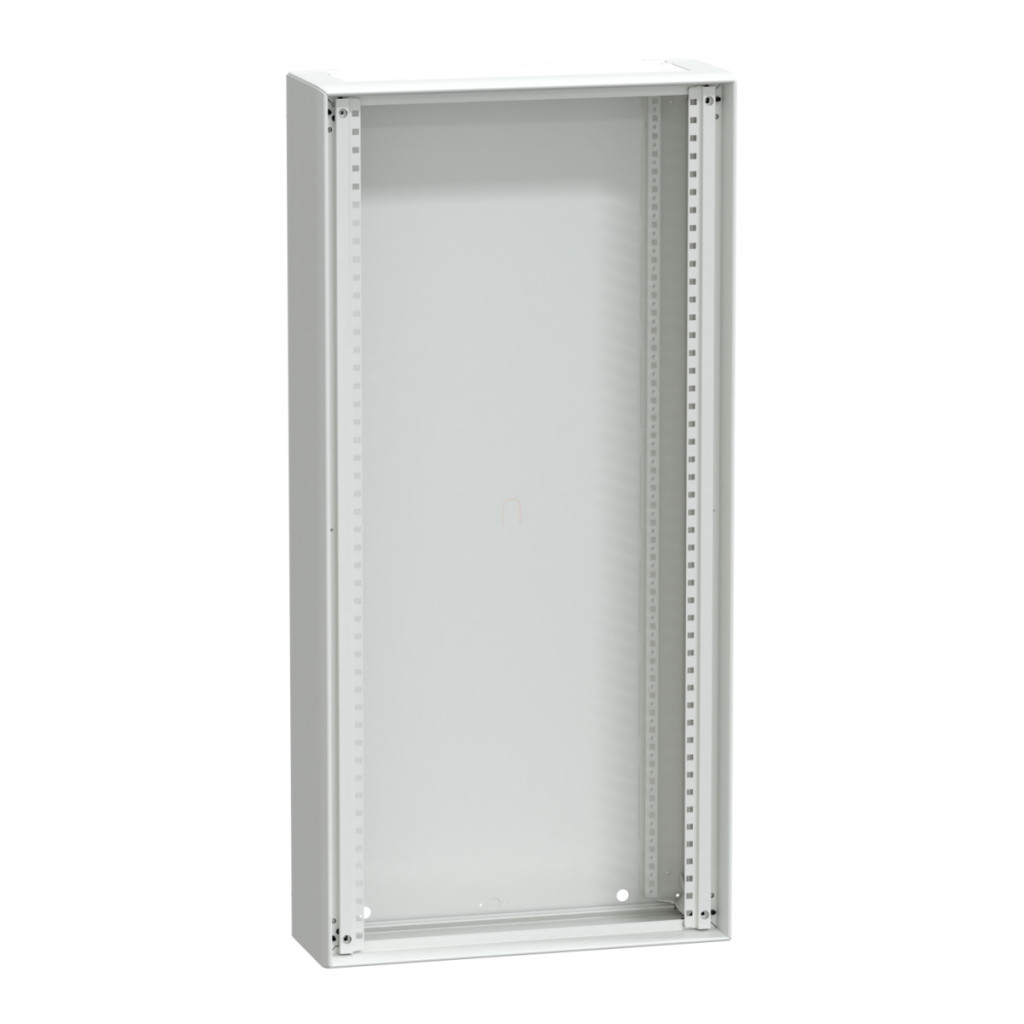

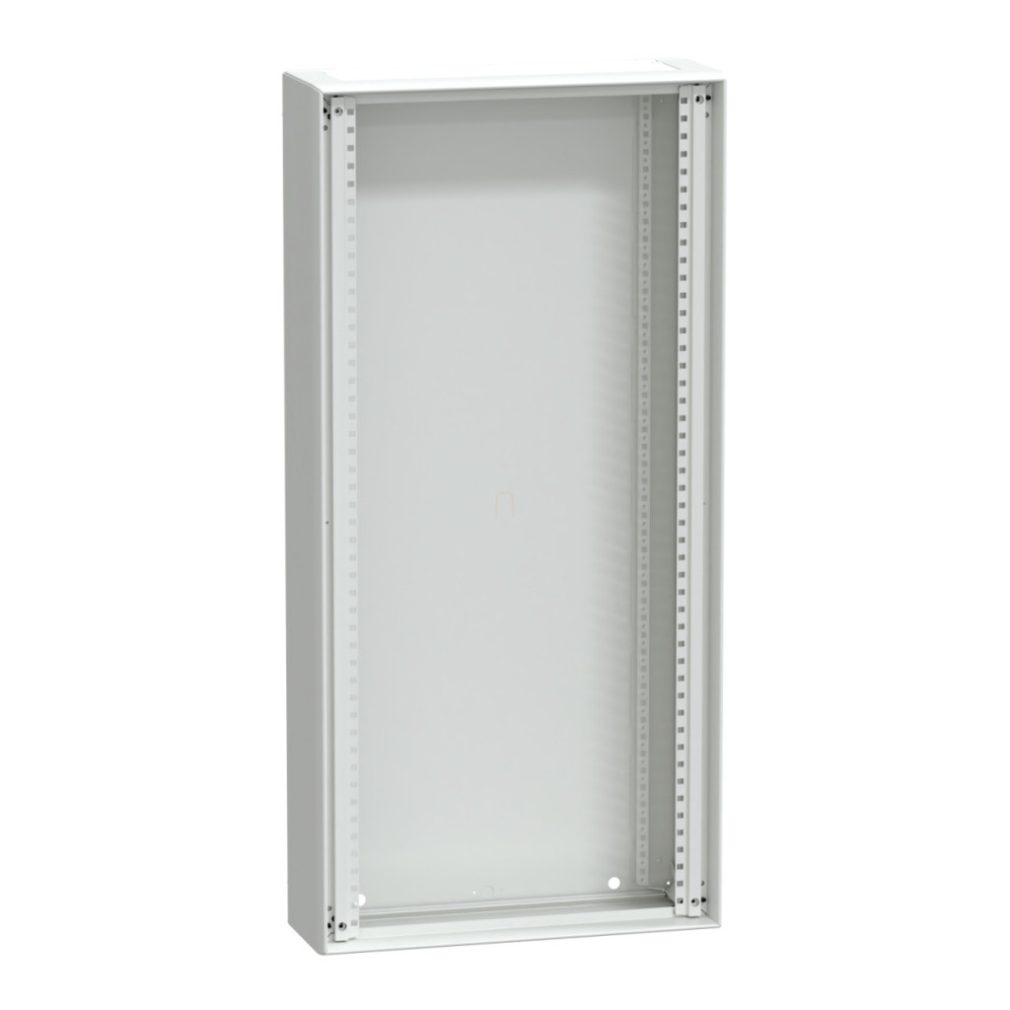

LVS08108, parte a gamei Schneider Electric PrismaSeT G, este un dulap compact de distribuție electrică, montat pe perete, cu clasă de protecție IP30, ideal pentru aplicații de distribuție electrică de joasă tensiune. Această carcasă metalică funcțională are 24 de module verticale și o lățime totală de 600 mm, o înălțime de 1230 mm și o adâncime de 205 mm, oferind spațiu intern suficient pentru componentele necesare. Dulapul PrismaSeT G este furnizat sub formă de kit care conține toate componentele necesare: coloane, panou posterior, 2 panouri laterale, panouri superioare și inferioare. O caracteristică specială este faptul că unitățile individuale pot fi montate una lângă alta sau una peste alta, permițând extinderea ulterioară a sistemului sau crearea de configurații diferite. Panoul frontal trebuie comandat separat, în funcție de cerințele specifice. Dulapul poate găzdui 24 de module de 18 mm pe rând, asigurând o dispunere internă flexibilă. Modelul Schneider Electric LVS08108 respectă standardele internaționale stricte, precum IEC 61439-1, IEC 61439-2 și IEC 62208, și are certificări de produs ASTA și EAC. Dulapul are o tensiune nominală de izolare (Ui) de 1000 V pentru barele colectoare principale din spate, este proiectat pentru o frecvență de rețea de 50/60 Hz și poate fi utilizat la 40 °C cu un curent nominal (In) de până la 630 A, în conformitate cu IEC 61439-2. Curentul său de scurtcircuit este de 50 kA, curentul nominal de scurtă durată (Icw) este de 25 kA timp de 1 secundă, în conformitate cu IEC 61439-1, iar capacitatea nominală de rezistență la curentul de impuls (Ipk) este de 53 kA. Carcasa PrismaSeT G are un grad de izolare electrică de clasa I. Este fabricată din tablă de oțel tratată, care a fost tratată electrolitic și acoperită cu un strat protector de pulbere poliester-epoxidică întărită termic. Suprafața are un finisaj texturat, mat, de culoare albă (RAL 9003). Gradul de protecție este IP30 în versiunea de bază (cu panou frontal), dar acesta poate fi crescut la IP40 prin adăugarea unei uși, la IP41 cu o ușă și o placă de acoperire sau chiar la IP43 cu o ușă, o placă de acoperire și o garnitură IP43. Gradul de rezistență la impact (IK) este IK07 cu panou frontal, IK08 cu ușă transparentă și IK10 cu ușă solidă. Robustețea mecanică este demonstrată de faptul că carcasa a trecut testele seismice 2,5G în conformitate cu IEC 60068-2-57.
Schneider Electric PrismaSeT - LVS08108 - Dulap G montat pe perete IP30 24M date tehnice
Caracteristici principale
Tipul produsului: Dulap de distribuție PrismaSeT G montat pe perete
Familia de produse: PrismaSeT G
Aplicație: Distribuție electrică de joasă tensiune
Tip dulap: Kit de montare carcasă metalică funcțională, design interior
Descriere: Dulap de distribuție montat pe perete - lățime 600 mm
Design modular
Conținutul kitului: coloane, placă posterioară, 2 panouri laterale, placă superioară, placă inferioară
Număr de module verticale [50 mm]: 24 Număr de module de 18 mm pe rând: 24 Tip panou frontal: Se comandă separat Informații suplimentare: Poate fi montat unul lângă altul și unul peste altul Date tehnice Tensiune nominală de izolare [Ui]: 1000 V pentru șinele principale din spate (conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C (conform IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de rezistență pe termen scurt [Icw]: 25 kA timp de 1 secundă (conform IEC 61439-1)
Rezistență nominală la curent impuls [Ipk]: 53 kA (conform IEC 61439-1)
Clasa de izolație electrică: Clasa I
Caracteristici fizice
Material: Tabla de oțel tratată
Tratament de protecție: Tratament electrolitic și pulbere poliester-epoxidică termopolimerizată
Finisaj suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Lățime: 595 mm
Înălțime: 1230 mm
Adâncime: 205 mm
Grad de protecție
Grad de protecție IP: IP30 cu placă frontală, IP40 cu ușă, IP41 cu ușă și placă de acoperire, IP43 cu ușă, placă de acoperire și garnitură IP43
Clasă de rezistență la impact IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Robustețe mecanică: Test seismic - 2,5G (conform IEC 60068-2-57)
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208 Certificare produse: ASTA, EAC
