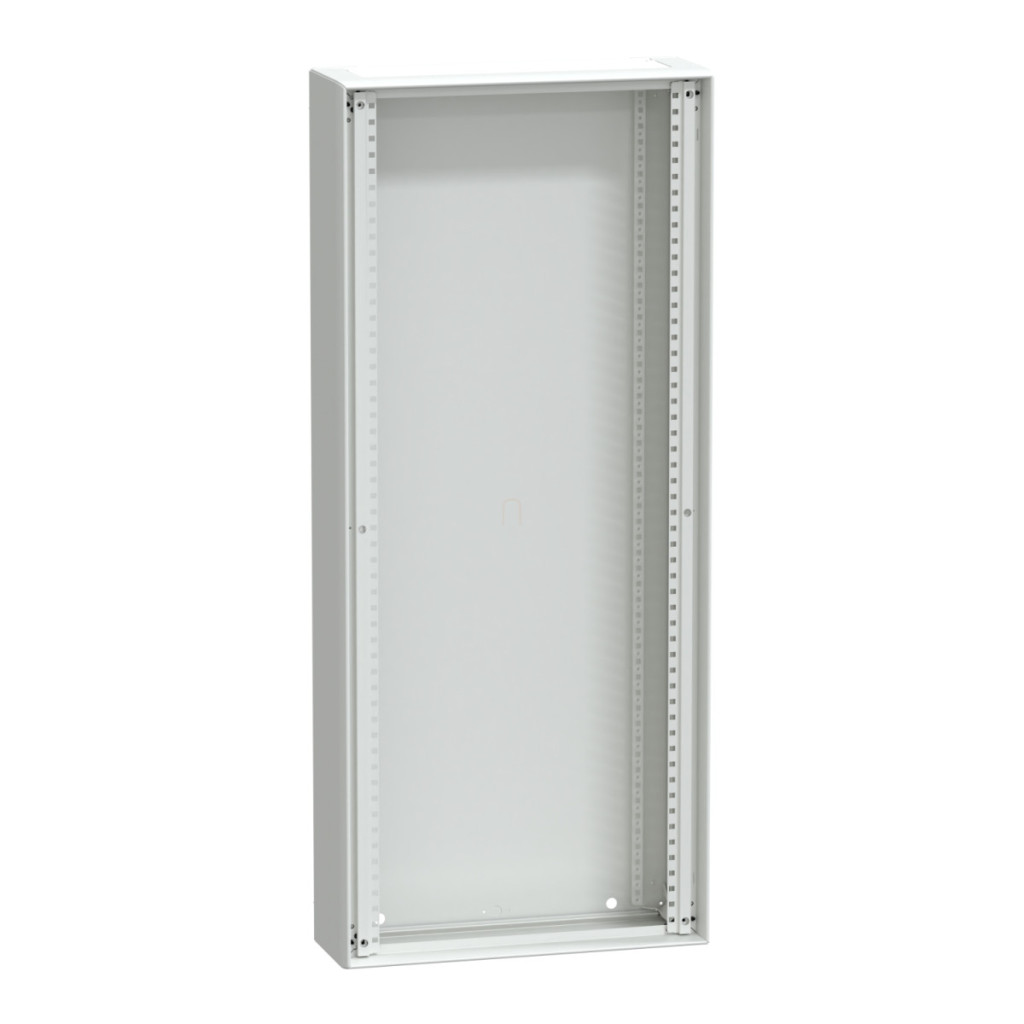

Dulapul de perete Schneider Electric PrismaSeT G seria LVS08109 este o soluție excelentă pentru sistemele de distribuție electrică de joasă tensiune. Acest dulap de distribuție funcțional, din metal, pentru interior, are o lățime de 600 mm și o înălțime de 1380 mm, oferind spațiu pentru un număr semnificativ de module electrice. Dulapul PrismaSeT G are un grad de protecție IP30 de bază, care oferă o protecție adecvată împotriva pătrunderii prafului și a obiectelor solide, dar acesta poate fi crescut la IP40 cu un panou frontal și la IP43 cu o ușă și un capac de protecție împotriva ploii. În ceea ce privește protecția mecanică, are un grad de protecție de bază IK07, care asigură rezistența la impact, dar acesta poate fi crescut la IK08 cu o ușă transparentă și la IK10 cu o ușă solidă. Structura a trecut, de asemenea, un test de rezistență la cutremure și poate suporta o sarcină de 2,5G în conformitate cu standardul IEC 60068-2-57, ceea ce asigură o stabilitate excepțională chiar și în medii critice. Modularitatea dulapului vă permite să montați mai multe unități una lângă alta sau una peste alta, creând un sistem flexibil și extensibil. Construcția poate acomoda 27 de module verticale de 50 mm și 24 de module de 18 mm pe rând, ceea ce reprezintă o capacitate semnificativă. Dulapul de distribuție poate fi încărcat până la un curent nominal de 630 A la 40 °C și are o tensiune nominală de izolare de 1000 V pe barele colectoare principale. Performanța sa la scurtcircuit este remarcabilă: poate rezista la un curent nominal de defect de scurtă durată de 50 kA, 25 kA timp de 1 secundă și un curent nominal de defect dinamic de 53 kA. Este fabricat din tablă de oțel tratată, protejată prin tratament electrolitic și pulbere de poliester-epoxidică termopolimerizată, oferind o soluție durabilă și de lungă durată. Suprafața are un finisaj mat, texturat, de culoare albă (RAL 9003). Dimensiunile exacte ale dulapului sunt: 595 mm lățime, 1380 mm înălțime și 205 mm adâncime. Dulapul este livrat sub formă de kit, care include suporturi verticale, un panou posterior, 2 panouri laterale, plăci superioare și inferioare - cu toate acestea, panoul frontal trebuie comandat separat. Proiectarea este conformă cu standardele IEC 61439-1, IEC 61439-2 și IEC 62208 și are certificări ASTA și EAC, care garantează fiabilitatea și siguranța produsului în sistemele de distribuție electrică.
PrismaSeT G - LVS08109 date tehnice
Caracteristici generale
Tipul produsului: Cutie de distribuție montată pe perete
Familia de produse: PrismaSeT G
Producător: Schneider Electric
Număr articol: LVS08109
Specificații tehnice
Aplicație: Distribuție electrică de joasă tensiune
Tip dulap: Dulap funcțional furnizat sub formă de kit, metalic, pentru interior
Tensiune nominală de izolare: 1000 V pe barele colectoare principale (conform IEC 61439-2)
Curent nominal: 630 A (la 40 °C, conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent de scurtcircuit: 50 kA
Curent nominal de rezistență pe termen scurt: 25 kA timp de 1 secundă (conform IEC 61439-1)
Curent nominal dinamic de scurtcircuit: 53 kA (conform IEC 61439-1)
Clasa de izolație electrică: Clasa I
Caracteristici fizice
Dimensiuni: 595 mm lățime, 1380 mm înălțime, 205 mm adâncime
Material: Tabla de oțel tratată
Tratament de suprafață: Tratament electrolitic și pulbere poliester-epoxidică termopolimerizată
Finisaj de suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Capacitate modulară
Număr de module verticale (50 mm): 27
Număr de module de 18 mm pe rând: 24
Grad de protecție
Grad de protecție IP: IP30 cu capac frontal, IP40 cu ușă, IP41 cu ușă și capac de protecție împotriva ploii, IP43 cu ușă, capac de protecție împotriva ploii și garnitură IP43
Grad de protecție IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Rezistență mecanică: Teste seismice - 2,5G (conform IEC 60068-2-57)
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
Conținutul livrării
Setul include: suporturi verticale, panou posterior, 2 panouri laterale, panou superior, panou inferior
Informații suplimentare: Poate fi montat unul lângă altul sau unul peste altul. Panoul frontal trebuie comandat separat.
