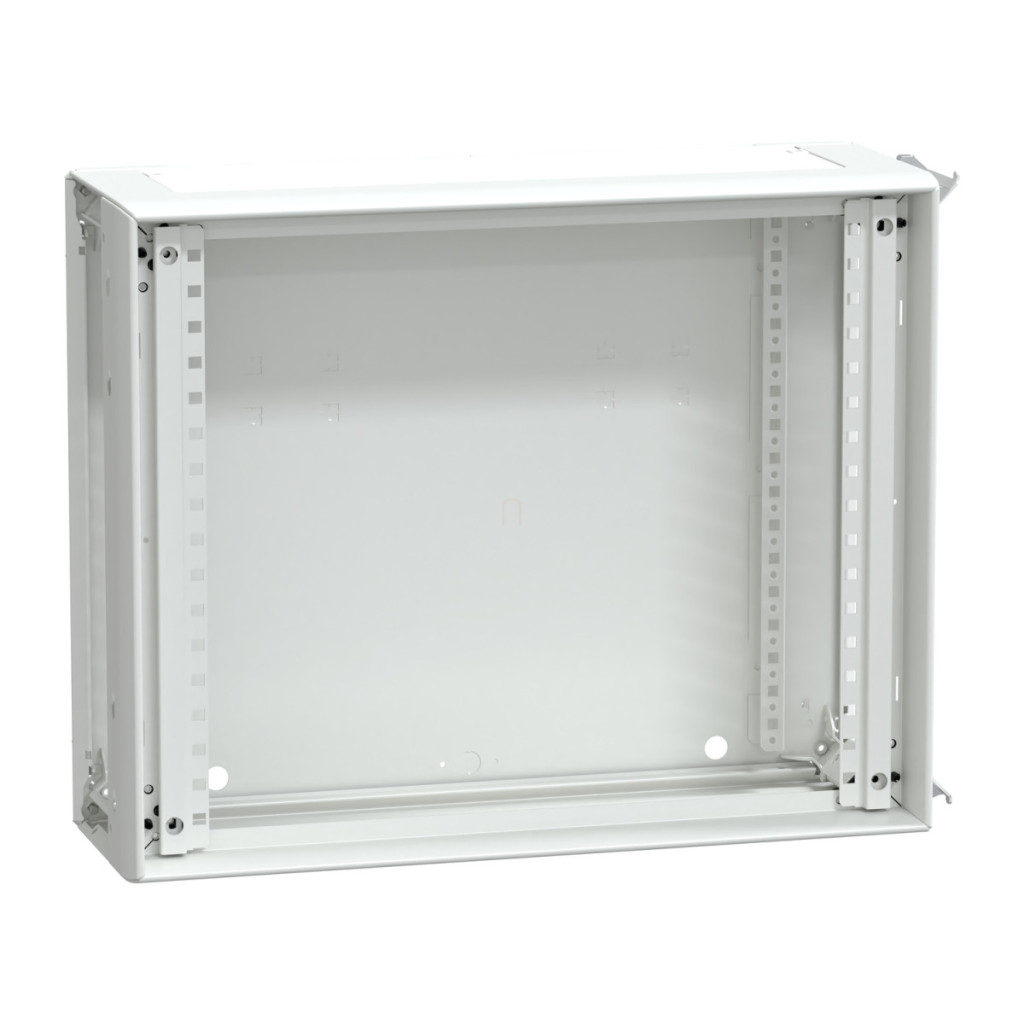

Extensia pentru dulapul de distribuție montat pe perete Schneider Electric PrismaSeT seria G LVS08113 este o soluție profesională pentru sistemele de distribuție electrică de joasă tensiune. Acest dulap de distribuție funcțional are o lățime de 600 mm, o înălțime de 480 mm și o adâncime de 205 mm, fiind alegerea ideală atât pentru aplicații industriale, cât și comerciale. Nivelul său de protecție de bază IP30 este adecvat pentru utilizarea în interior, care poate fi crescut la IP40 cu o ușă, IP41 cu o ușă și un capac și IP43 cu o ușă, un capac și o garnitură IP43. Dulapul de distribuție PrismaSeT G seria LVS08113 oferă o extensibilitate remarcabilă. Kitul include coloanele, panoul din spate, panoul superior și panoul inferior, astfel încât este livrat ca un kit complet de asamblare. Dulapul are 9 module verticale (dimensiune modul 50 mm) și poate acomoda 24 de module de 18 mm pe rând, oferind o flexibilitate semnificativă pentru acomodarea dispozitivelor și componentelor de diferite dimensiuni. Dulapurile pot fi așezate unul lângă altul sau unul peste altul, creând un sistem flexibil și extensibil. Accesoriile panoului frontal pot fi comandate separat, permițând configurarea dulapului în funcție de cerințele utilizatorului. Dulapul are caracteristici electrice excelente. Are o tensiune nominală de izolare de 1000 V, un curent nominal de 630 A (la 40 °C), un curent de scurtcircuit de 50 kA, o capacitate nominală de transport a curentului pe termen scurt de 25 kA (1 secundă) și o capacitate nominală de transport a curentului de vârf de 53 kA. Seria PrismaSeT G este conformă cu standardele IEC 61439-1, IEC 61439-2 și IEC 62208 și are certificări ASTA și EAC, garantând o calitate ridicată și o funcționare sigură. Structura este realizată din tablă de oțel acoperită cu pulbere electrostatică, care este acoperită cu un tratament electroforetic și un strat protector din pulbere epoxidică poliesterică polimerizată termic. Suprafața are un finisaj texturat, mat, de culoare albă (RAL 9003), care nu numai că asigură un aspect estetic, dar garantează și o durată lungă de viață. În ceea ce privește robustețea mecanică, dulapul a trecut și testele seismice cu o sarcină de 2,5G, în conformitate cu standardul IEC 60068-2-57. Protecția mecanică este, de asemenea, remarcabilă: IK07 cu panou frontal, IK08 cu ușă transparentă și IK10 cu ușă solidă.
Schneider Electric PrismaSeT - LVS08113 - extensie dulap W600 9M Prisma G IP30 date tehnice
Caracteristici generale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tipul produsului: Extensie dulap de distribuție
Aplicație: Distribuție electrică de joasă tensiune
Tipul dulapului: Dulap funcțional furnizat într-un kit, dulap metalic, design interior
Descrierea dulapului: Dulap montabil pe perete - lățime 600 mm
Conținutul kitului: coloane, panou posterior, panou superior, panou inferior
Informații suplimentare: Poate fi montat lateral și unul peste altul.
Asamblare panou frontal: Se comandă separat.
Număr de module: 9 module verticale (50 mm), module de 24 x 18 mm pe rând.
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificate: ASTA, EAC
Parametri electrici
Tensiune nominală de izolație [Ui]: 1000 V pe barele colectoare principale din spate, conform IEC 61439-2
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C conform IEC 61439-2
Curent de scurtcircuit: 50 kA
Curent nominal de scurtă durată [Icw]: 25 kA timp de 1 s conform IEC 61439-1
Capacitate nominală de transport a curentului de vârf [Ipk]: 53 kA conform IEC 61439-1
Clasa de izolație electrică: Clasa I
Caracteristici fizice
Material: Tablă de oțel tratată
Tratament de protecție: Tratament electroforetic și pulbere epoxidică poliesterică termopolimerizată
Suprafață: Texturată, mată
Culoare: Alb (RAL 9003)
Lățime: 600 mm
Înălțime: 480 mm
Adâncime: 205 mm
Caracteristici de protecție
Protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și capac, IP43 cu ușă, capac și garnitură IP43
Protecție IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Robustețe mecanică: Teste seismice - 2,5G conform IEC 60068-2-57
