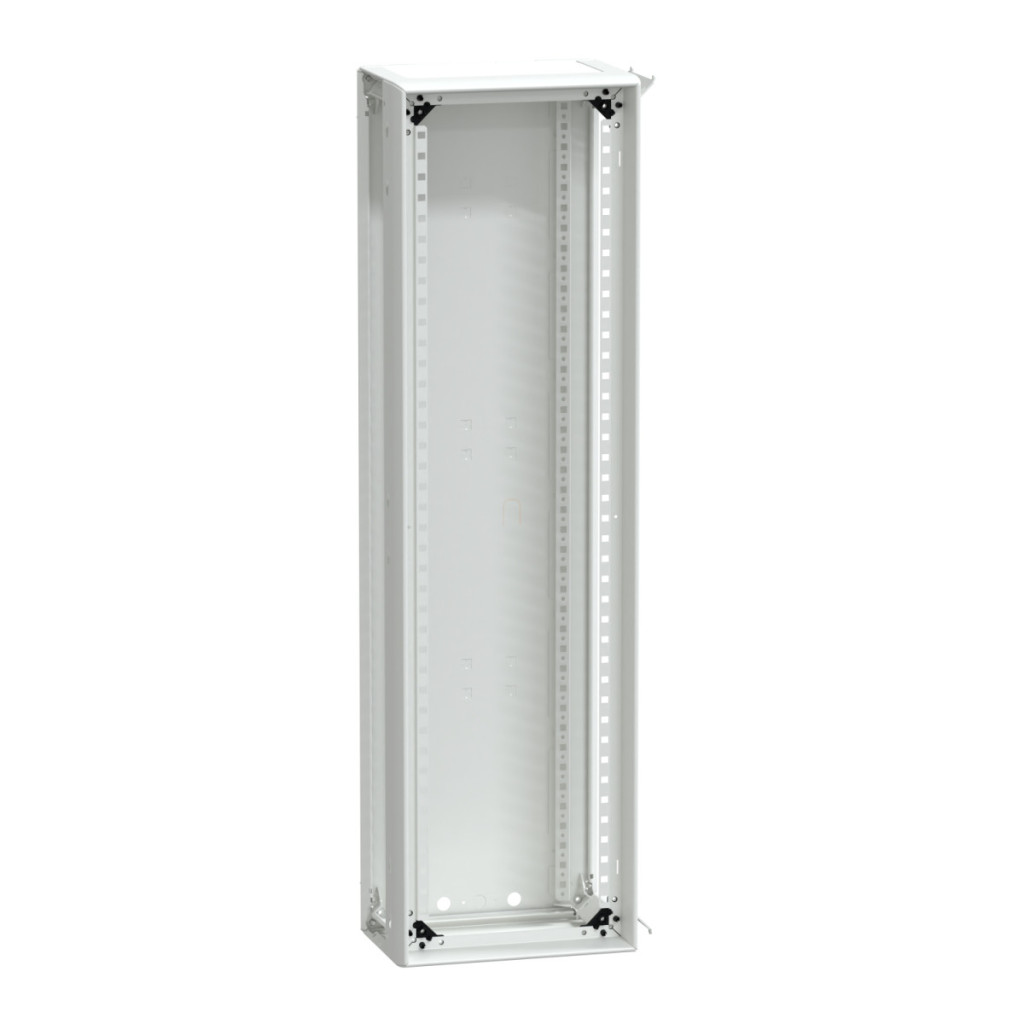

Canalul pentru cabluri LVS08177 din gama de produse PrismaSeT G de la Schneider Electric este un accesoriu pentru dulapuri de distribuție cu montare pe perete, fără panou lateral, cu 21 de module, lățime de 300 mm și înălțime de 1080 mm, cu clasă de protecție IP30. Acest echipament profesional de distribuție electrică este soluția ideală pentru distribuția rețelelor electrice de joasă tensiune atât în medii industriale, cât și comerciale. Canalul pentru cabluri PrismaSeT G este un dispozitiv funcțional, cu carcasă metalică, conceput pentru utilizare în interior, care se livrează sub formă de kit. Kit-ul include suporturi verticale, un panou posterior, un panou superior și un panou inferior. Acest canal pentru cabluri poate fi combinat lateral și unul peste altul, oferind opțiuni de proiectare flexibile pentru sisteme electrice de diferite dimensiuni și complexități. Capacul frontal trebuie comandat separat. Produsul are proprietăți electrice remarcabile: tensiune nominală de izolare de 1000 V la șinele principale din spate (conform IEC 61439-2), funcționează la o frecvență de rețea de 50/60 Hz și are un curent nominal de 630 A la 40 °C (conform IEC 61439-2). Are un curent de scurtcircuit de 50 kA, un curent nominal de rezistență pe termen scurt de 25 kA timp de 1 secundă (conform IEC 61439-1) și un curent nominal de vârf de scurtcircuit de 53 kA (conform IEC 61439-1). Aparține clasei de izolație electrică I. Canalul pentru cabluri este fabricat din tablă de oțel tratată, care a fost supusă unui tratament electroforetic și are un strat de acoperire din pulbere de poliester epoxidic termopolimerizat. Suprafața sa este texturată și mată, iar culoarea sa este albă (RAL 9003). Dimensiunile sale exacte sunt: 305 mm lățime, 1080 mm înălțime și 205 mm adâncime. Greutatea sa netă este de 9,58 kg, iar fiecare set conține 1 bucată. Produsul are, de asemenea, proprietăți remarcabile de protecție a mediului. Are protecție IP30 cu panou frontal, protecție IP40 cu ușă, protecție IP41 cu ușă și acoperiș și protecție IP43 cu ușă, acoperiș și garnitură IP43. Rezistența sa la impact IK este IK07 cu panoul frontal, IK08 cu ușa transparentă și IK10 cu ușa solidă. Robustețea sa mecanică este, de asemenea, conformă cu testele seismice - 2,5G conform IEC 60068-2-57. Canalul de cabluri PrismaSeT G este conform cu cele mai importante standarde internaționale, inclusiv IEC 61439-1, IEC 61439-2 și IEC 62208, și are certificări ASTA și EAC. Acest produs profesional este alegerea perfectă pentru electricieni, integratori de sisteme și contractori electrici care construiesc echipamente de distribuție de joasă tensiune fiabile, bine documentate și conforme la nivel internațional.
Schneider Electric PrismaSeT - LVS08177 - Canal pentru cabluri pentru dulap G W=300 mm 21M date tehnice
Caracteristici generale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tipul produsului sau componentului: Canal pentru cabluri
Aplicația dispozitivului: Distribuție electrică de joasă tensiune
Caracteristici capac
Tip capac: Capac funcțional furnizat ca kit
Material: Capac metalic, pentru utilizare în interior
Descriere capac/dulap: Canal de cabluri montat pe perete - lățime 300 mm
Tip panou frontal: Fără, se comandă separat
Module, dimensiuni
Număr de module verticale [50 mm]: 21
Număr de module de 18 mm pe rând: 10
Lățime: 305 mm
Înălțime: 1080 mm
Adâncime: 205 mm
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 1000 V la barele colectoare principale din spate (conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C (conform IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de scurtă durată [Icw]: 25 kA timp de 1 s (conform IEC 61439-1)
Curent nominal de scurtcircuit de vârf [Ipk]: 53 kA (conform IEC 61439-1)
Clasa de izolație electrică: Clasa I
Grad de protecție
Clasa de protecție IP: IP30 cu panou frontal
IP40 cu ușă
IP41 cu ușă și acoperiș
IP43 cu ușă, acoperiș și garnitură IP43
Grad de protecție IK: IK07 cu panou frontal
IK08 cu ușă transparentă
IK10 cu ușă solidă
Caracteristici ale materialului
Material: Tabla de oțel tratată
Tratament de protecție: Tratament electroforetic și pulbere epoxidică poliesterică termopolimerizată
Finisaj suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
