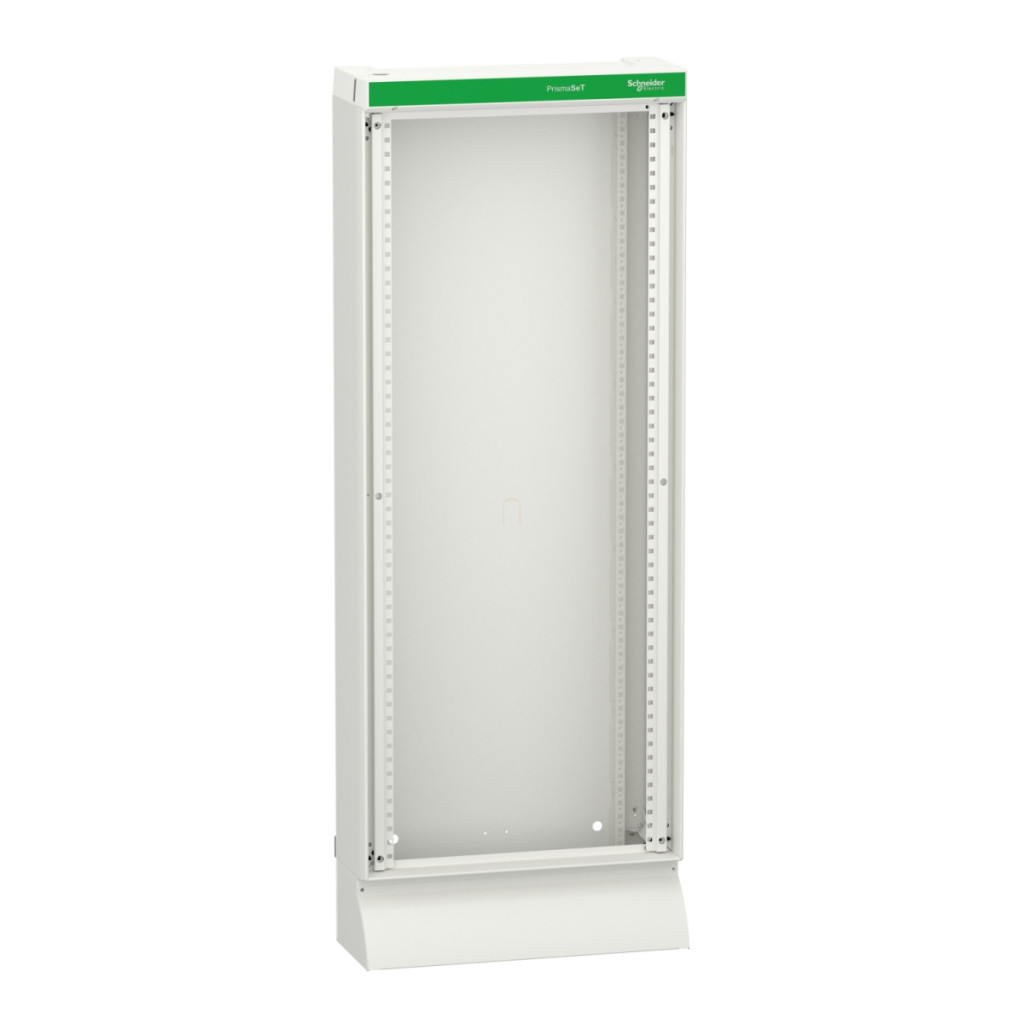

Dulapul vertical G din seria PrismaSeT LVS08202 de la Schneider Electric este un dulap profesional de distribuție electrică conceput special pentru distribuția electrică de joasă tensiune. Acest dulap de distribuție cu protecție IP30 face parte din familia de produse PrismaSeT G, care excelează atât în funcționalitate, cât și în calitate.
Cu o înălțime de instalare verticală de 27 de module, dulapul poate găzdui 24 de module de 18 mm pe rând, oferind opțiuni flexibile de amplasare pentru diverse componente electrice de joasă tensiune. Dulapul are o lățime de 600 mm și o înălțime de 1580 mm (inclusiv baza), cu o adâncime de 205 mm, oferind dimensiunea ideală pentru majoritatea aplicațiilor industriale și comerciale. Corpul dulapului, de culoare albă (RAL 9003), cu finisaj mat texturat, este fabricat din tablă de oțel tratată, acoperită electrostatic și polimerizată termic cu pulbere poliester-epoxidică pentru o durată lungă de viață și o protecție fiabilă.
Carcasa PrismaSeT G are parametri tehnici remarcabili: tensiune nominală de izolare de 1000 V, curent nominal de 630 A la 40 °C (în conformitate cu IEC 61439-2), curent de scurtcircuit de 50 kA, curent nominal de rezistență pe termen scurt de 25 kA timp de 1 secundă și curent nominal de vârf de scurtcircuit de 53 kA. Carcasa, care aparține clasei de izolație electrică I, este, de asemenea, extrem de rezistentă la impactul mecanic, după cum o demonstrează clasificarea IK07 (cu panou frontal), IK08 (cu ușă transparentă) sau chiar IK10 (cu ușă solidă). Dulapul are un grad de protecție IP30 ca standard, cu protecție IP40 cu ușă, IP41 cu ușă și acoperiș și IP43 cu ușă, acoperiș și garnitură IP43. Carcasa poate rezista, de asemenea, la sarcini seismice de 2,5G, conform IEC 60068-2-57. Carcasa LVS08202 este conformă cu numeroase standarde internaționale, inclusiv IEC 61439-1, IEC 61439-2 și IEC 62208, și este certificată ASTA și EAC.
Carcasa PrismaSeT G oferă opțiuni de instalare extrem de flexibile, deoarece poate fi montată una lângă alta sau una peste alta. Carcasa este disponibilă sub formă de kit, care include suporturi verticale, panou posterior, 2 panouri laterale, panou superior, panou inferior și soclu. Panoul frontal trebuie comandat separat. Dulapul are componente din plastic fără halogeni și un design fără PVC și silicon, care nu numai că îndeplinește cerințele de mediu, dar îl face și potrivit pentru utilizarea în aplicații speciale.
Schneider Electric PrismaSeT - LVS08202 - Dulap vertical G IP30 27M date tehnice
Caracteristici generale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tipul de produs: Dulap de distribuție
Domeniu de aplicare: Distribuție electrică de joasă tensiune
Descrierea dulapului: Dulap de podea - lățime 600 mm
Caracteristici fizice
Tip dulap: Dulap funcțional livrat sub formă de kit, construcție metalică, pentru utilizare în interior
Culoare: Alb (RAL 9003)
Dimensiuni: 595 mm lățime, 1580 mm înălțime (cu soclu), 205 mm adâncime
Greutate netă: 23,3 kg
Caracteristici electrice
Tensiune nominală de izolare: 1000 V la șinele principale din spate (conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal: 630 A la 40 °C (conform IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de rezistență pe termen scurt: 25 kA timp de 1 secundă (conform IEC 61439-1)
Curent nominal de scurtcircuit de vârf: 53 kA (conform IEC 61439-1)
Clasa de izolație electrică: Clasa I
Grad de protecție
Protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și acoperiș, IP43 cu ușă, acoperiș și garnitură IP43
Protecție IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Caracteristici de proiectare
Material: Tabla de oțel tratată
Tratament de suprafață: Tratament electroforetic și pulbere epoxidică poliesterică termopolimerizată
Suprafață: Texturată, mată
Rezistență mecanică: Teste seismice - 2,5G (conform IEC 60068-2-57)
Caracteristici modulare
Număr de module verticale [50 mm]: 27
Număr de module pe rând [18 mm]: 24
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
