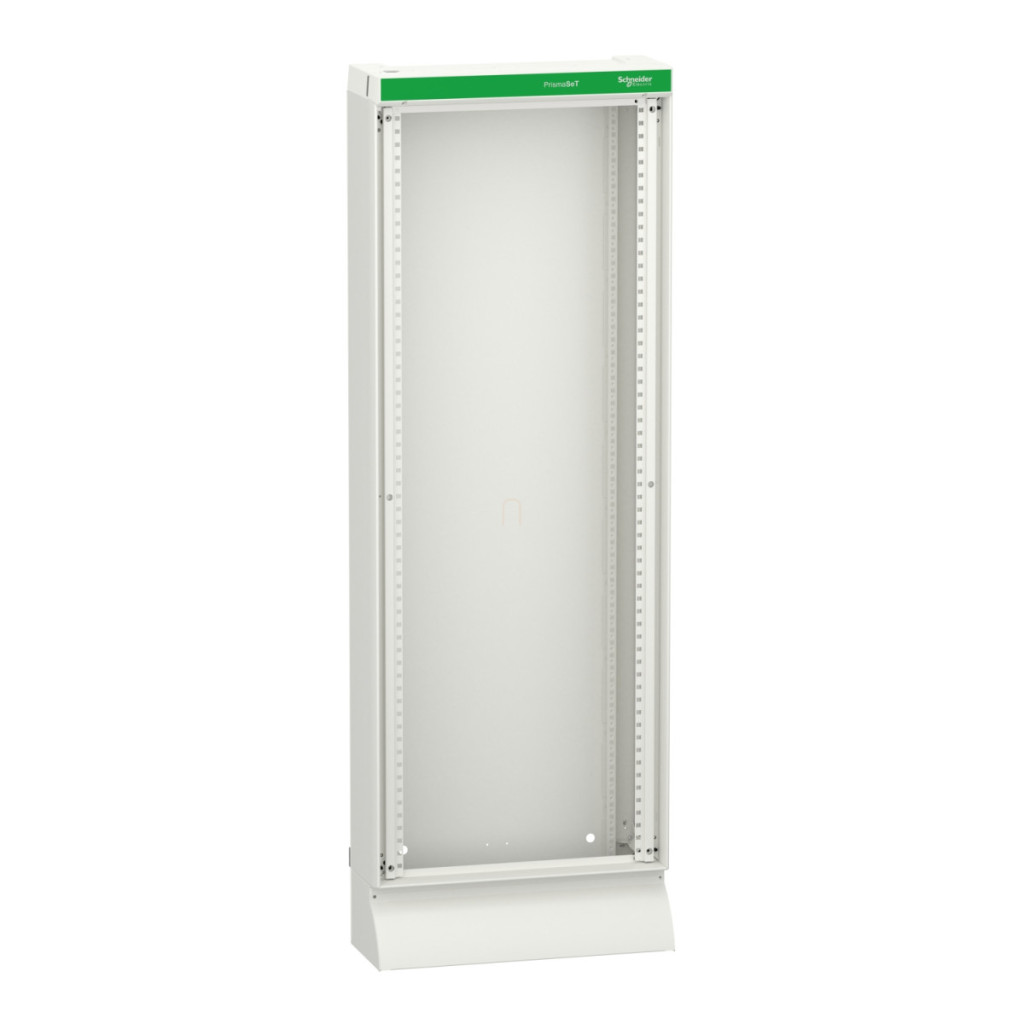

Dulapul de podea Schneider Electric PrismaSeT seria G LVS08203 este o carcasă funcțională de înaltă calitate, concepută pentru sisteme de distribuție electrică de joasă tensiune. Această carcasă modulară din metal, cu clasă de protecție IP30, este alegerea ideală pentru aplicații industriale și comerciale în care este necesară o soluție fiabilă și standardizată. Cu o lățime de 600 mm și o înălțime de 1720 mm, carcasa PrismaSeT G asigură o utilizare optimă a spațiului. Carcasa funcțională este furnizată sub formă de kit care conține toate elementele structurale necesare: coloane de susținere, panou posterior, 2 panouri laterale, placă superioară, placă inferioară și soclu. Placa frontală trebuie comandată separat. Datorită designului modular al sistemului, dulapurile pot fi instalate unul lângă altul și unul peste altul, permițându-vă să configurați în mod flexibil dispunerea dorită pentru a se potrivi spațiului disponibil și cerințelor proiectului. PrismaSeT G LVS08203 are caracteristici electrice remarcabile. Tensiunea nominală de izolare este de 1000 V pentru șinele principale din spate, în conformitate cu IEC 61439-2. Curentul nominal este de 630 A la 40 °C, în timp ce curentul de scurtcircuit este de 50 kA. Produsul poate suporta un curent nominal de scurtă durată de 25 kA timp de 1 secundă și un curent nominal de vârf de scurtcircuit de 53 kA. Frecvența rețelei este de 50/60 Hz. Clasa de izolație electrică a dulapului este Clasa I. Sistemul este conform cu standardele IEC 61439-1, IEC 61439-2 și IEC 62208 și este certificat ASTA și EAC. Carcasa este fabricată din tablă de oțel tratată de înaltă calitate, care a fost supusă unui tratament de electroforeză și unui strat de acoperire cu pulbere poliester-epoxidică termopolimerizată, asigurând durabilitate și fiabilitate. Suprafața este texturată și de culoare alb mat (RAL 9003), conferindu-i un aspect elegant. Dimensiunile exacte ale produsului sunt: 595 mm lățime, 205 mm adâncime, 1730 mm înălțime, inclusiv soclul. Dulapul poate găzdui module verticale de 30 x 50 mm și module de 24 x 18 mm pe rând, permițând o configurație extrem de flexibilă. În ceea ce privește protecția mediului, protecția IP30 de bază poate fi sporită cu diverse opțiuni: cu o ușă, oferă protecție IP40; cu o ușă și acoperiș, oferă protecție IP41; iar cu o ușă, acoperiș și garnitură IP43, oferă protecție IP43. Rezistența la impact (IK) poate fi, de asemenea, configurată: cu un panou frontal, oferă protecție IK07, cu o ușă transparentă, protecție IK08, iar cu o ușă solidă, protecție IK10. Produsul are o robustețe mecanică remarcabilă, rezistând la o sarcină de 2,5G în timpul testelor seismice în conformitate cu standardul IEC 60068-2-57. Toate aceste caracteristici fac din dulapul PrismaSeT G LVS08203 alegerea ideală pentru orice sistem profesional de distribuție electrică de joasă tensiune.
Date tehnice Schneider Electric PrismaSeT G LVS08203
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tipul produsului: Capac
Aplicație: Distribuție electrică de joasă tensiune
Tip de capac: Capac funcțional furnizat sub formă de kit, design metalic, pentru utilizare în interior
Descrierea capacului: Dulap de podea - lățime 600 mm
Specificații tehnice
Tensiune nominală de izolare [Ui]: 1000 V la șinele principale din spate (conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C (conform IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de scurtă durată [Icw]: 25 kA timp de 1 s (conform IEC 61439-1)
Curent nominal de scurtcircuit de vârf [Ipk]: 53 kA (conform IEC 61439-1)
Clasa de izolație electrică: Clasa I
Proprietăți fizice
Material: Tablă de oțel tratată
Tratament de suprafață: Tratament electroforetic și pulbere poliester-epoxidică termopolimerizată
Finisaj de suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Lățime: 595 mm
Înălțime: 1730 mm cu soclu
Adâncime: 205 mm
Design modular
Număr de module verticale [50 mm]: 30
Număr de module de 18 mm pe rând: 24
Conținutul setului: Coloane de susținere, panou posterior, 2 panouri laterale, panou superior, panou inferior, soclu
Informații suplimentare: Poate fi amplasat unul lângă altul și unul peste altul
Tip panou frontal: Se comandă separat
Caracteristici de protecție
Grad de protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și acoperiș, IP43 cu ușă, acoperiș și garnitură IP43
Grad de protecție IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Robustețe mecanică: Teste seismice - 2,5G (conform IEC 60068-2-57)
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
