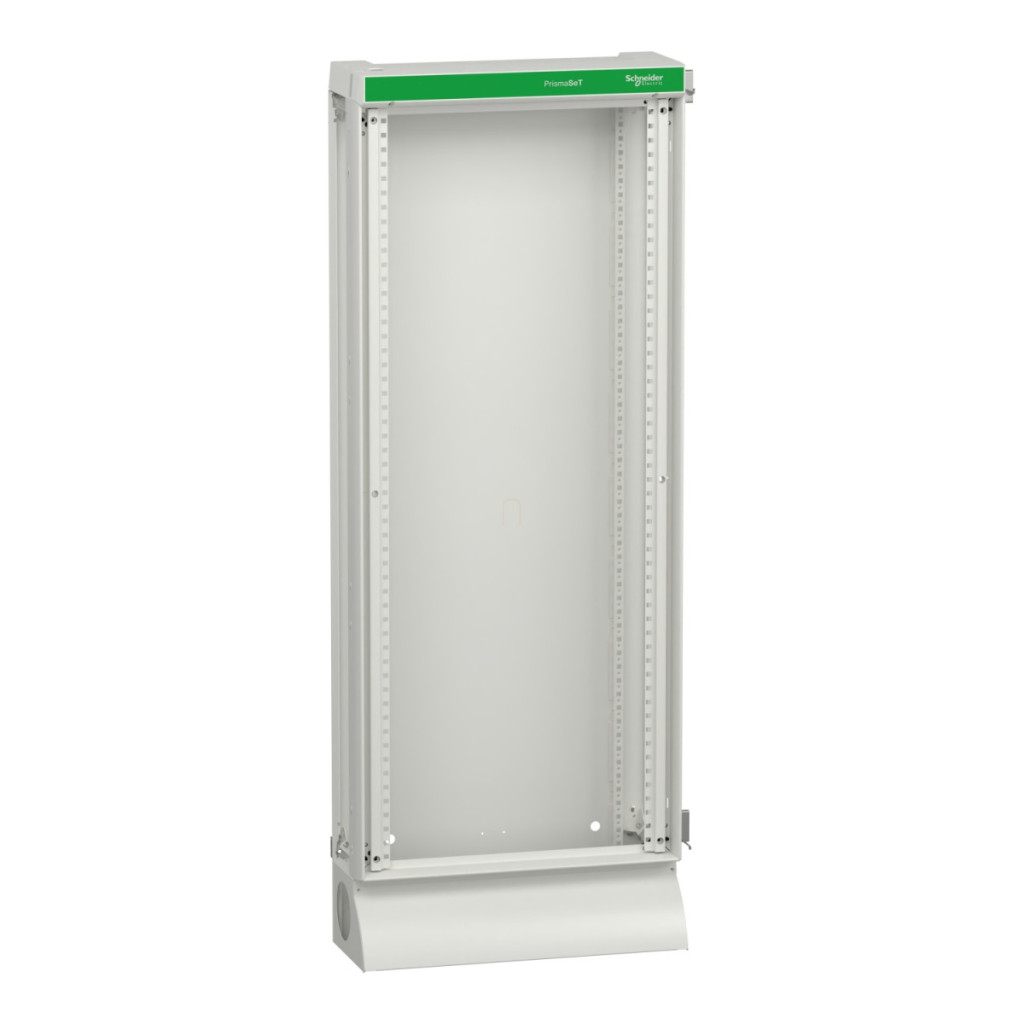

Schneider Electric PrismaSeT G LVS08212 este un dulap de extindere de înaltă calitate, montat pe podea, care reprezintă alegerea perfectă pentru sistemele de distribuție electrică de joasă tensiune. Această carcasă versatilă și funcțională este disponibilă sub formă de kit, permițând instalarea și configurarea flexibilă pentru o varietate de aplicații de distribuție electrică. Acest membru al familiei de produse PrismaSeT G oferă protecție fiabilă în medii interioare cu gradul de protecție IP30, respectând în același timp cele mai stricte standarde internaționale (IEC 61439-1, IEC 61439-2, IEC 62208). Dulapul de extindere Schneider Electric LVS08212 are o lățime de 600 mm și o înălțime de 1580 mm (design cu placă de bază), asigurând o utilizare optimă a spațiului și oferind suficient spațiu pentru 27 de module verticale de 50 mm. Poate acomoda 24 de module de 18 mm într-un rând, oferind o flexibilitate excelentă pentru o varietate de aplicații. Designul modular al carcasei permite combinarea componentelor sistemului una lângă alta sau una peste alta, permițându-vă să creați un sistem perfect personalizabil și extensibil. Parametrii tehnici ai PrismaSeT G LVS08212 sunt impresionanți: tensiune nominală de izolare de 1000 V, frecvență de alimentare de 50/60 Hz, curent nominal de 630 A la 40 °C și curent de scurtcircuit de 50 kA. Dispozitivul poate rezista la un curent nominal de defect de scurtă durată de 25 kA timp de 1 secundă și la un curent nominal de defect de vârf de 53 kA. Carcasa, clasificată ca izolație electrică de clasa I, este fabricată din tablă de oțel tratată și are o protecție excelentă a suprafeței datorită tratamentului electroforetic și acoperirii cu pulbere de poliester epoxidic termopolimerizat. Finisajul texturat, alb mat (RAL 9003) nu este doar estetic, ci și practic. Dimensiunile dulapului - 595 mm lățime, 1580 mm înălțime și 205 mm adâncime - permit utilizarea optimă a spațiului. Cu o greutate netă de 21,7 kg, structura este durabilă și stabilă, îndeplinind standardul IEC 60068-2-57 în testele seismice 2,5G. Nivelul său de protecție este IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și element de acoperiș și IP43 cu ușă, element de acoperiș și garnitură IP43. Gradul de protecție IK este IK07 cu panoul frontal, IK08 cu ușa transparentă și IK10 cu ușa solidă, ceea ce îl face adaptabil la diferite cerințe de mediu. Dulapul de extindere PrismaSeT G cu numărul de articol LVS08212 este alegerea profesională pentru toți specialiștii în electricitate care caută o soluție fiabilă, conformă cu standardele și extensibilă în mod flexibil.
Schneider Electric PrismaSeT - LVS08212 - Dulap de extindere vertical G IP30 27M date tehnice
Caracteristici generale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tipul produsului: Dulap de extindere
Aplicație: Distribuție electrică de joasă tensiune
Tipul dulapului: Dulap funcțional furnizat sub formă de kit, dulap metalic, design interior
Descrierea dulapului: Dulap de podea - lățime 600 mm
Conținutul kitului
Coloane verticale, panou posterior, panou superior, panou inferior, placă de bază
Informații suplimentare: Poate fi combinat din lateral și din partea superioară
Tip panou frontal: Fără, se comandă separat
Număr de module verticale (50 mm): 27
Număr de module de 18 mm pe rând: 24
Standarde și certificări
IEC 61439-1, IEC 61439-2, IEC 62208
Certificări produs: ASTA, EAC
Parametri electrici
Tensiune nominală de izolare [Ui]: 1000 V pe barele colectoare principale conform IEC 61439-2
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C conform IEC 61439-2
Curent de scurtcircuit: 50 kA
Curent nominal de scurtă durată [Icw]: 25 kA timp de 1 s conform IEC 61439-1
Curent nominal de scurtcircuit de vârf [Ipk]: 53 kA conform IEC 61439-1
Clasa de izolație electrică: Clasa I
Materiale și tratament de suprafață
Material: Tablă de oțel tratată
Protecție de suprafață: Tratament electroforetic și pulbere epoxidică poliesterică termopolimerizată
Finisaj suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Dimensiuni și greutate
Lățime: 595 mm
Înălțime: 1580 mm cu placă de bază
Adâncime: 205 mm
Greutate netă: 21,7 kg
Cantitate: 1 buc./set
Caracteristici de mediu
Grad de protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și element de acoperiș, IP43 cu ușă, element de acoperiș și garnitură IP43
Grad de rezistență la impact IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Robustețe mecanică: Teste seismice - 2,5G conform IEC 60068-2-57
