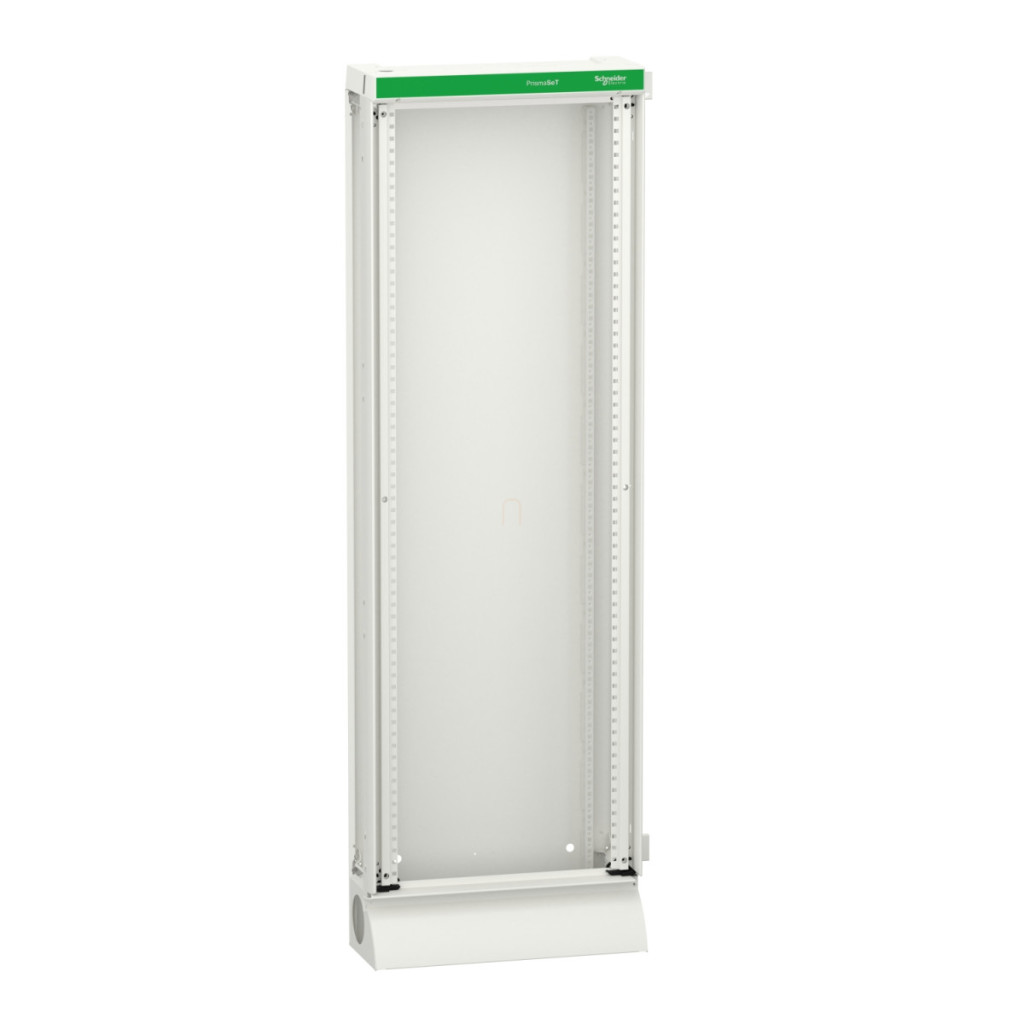

Dulapul de extindere LVS08214 din gama de produse PrismaSeT G de la Schneider Electric este un dulap profesional de distribuție electrică de joasă tensiune, conceput pentru instalații industriale și comerciale. Această carcasă de podea, cu clasă de protecție IP30, este furnizată fără panouri laterale, fiind ideală pentru utilizarea într-o configurație side-by-side pentru a crea sisteme complexe de distribuție. Cabinetul de extensie PrismaSeT G are o lățime de 600 mm și o înălțime de 1880 mm (inclusiv baza), cu o adâncime de 205 mm. Carcasa este funcțională, placată cu metal, concepută pentru utilizare în interior și este livrată complet cu coloane de susținere, panou posterior, placă de acoperire, placă de bază și soclu. Tipul panoului frontal trebuie comandat separat, ceea ce permite personalizarea în funcție de cerințele individuale. Structura poate găzdui 33 de module verticale de 50 mm și 24 de module de 18 mm pe rând, fiind potrivită pentru găzduirea unui număr semnificativ de dispozitive. Dulapul are parametri electrici remarcabili: tensiune nominală de izolație de 1000 V la șinele principale din spate (în conformitate cu IEC 61439-2), frecvență de rețea de 50/60 Hz, curent nominal de 630 A la 40 °C și curent de scurtcircuit de 50 kA. De asemenea, are o capacitate nominală de transport a curentului de scurtă durată de 25 kA pe 1 secundă și un curent nominal de vârf de 53 kA, în conformitate cu IEC 61439-1. Carcasa aparține clasei de protecție la atingere I, care garantează un nivel ridicat de siguranță electrică. Carcasa PrismaSeT G are un tratament special al suprafeței, constând într-un tratament electroforetic și un strat de acoperire din pulbere de poliester-epoxidic termopolimerizat, care asigură o suprafață durabilă, texturată, de culoare alb mat (RAL 9003). Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 61439-1, IEC 61439-2 și IEC 62208, și deține, de asemenea, certificate ASTA și EAC. În ceea ce privește aplicabilitatea ecologică, carcasa oferă diferite niveluri de protecție IP în funcție de accesoriile selectate: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și acoperiș și IP43 cu ușă, acoperiș și garnitură IP43. Clasa de rezistență la impact IK depinde, de asemenea, de configurația selectată: IK07 cu panou frontal, IK08 cu ușă transparentă și IK10 cu ușă solidă. Robustețea mecanică a carcasei este remarcabilă, îndeplinind testele seismice 2,5G conform IEC 60068-2-57, ceea ce poate fi deosebit de important pentru instalațiile din zonele predispuse la cutremure.
Schneider Electric PrismaSeT - LVS08214 - Dulap de extindere vertical G IP30 33M date tehnice
Date de bază
Tipul produsului: Dulap de extindere
Familia de produse: PrismaSeT G
Număr articol: LVS08214
Domeniu de aplicare: Distribuție electrică de joasă tensiune
Caracteristici fizice
Design: Dulap vertical - lățime 600 mm
Tip dulap: Dulap funcțional furnizat ca set, dulap metalic, design interior
Dimensiuni: Lățime: 595 mm, Înălțime: 1880 mm (cu soclu), Adâncime: 205 mm
Greutate: 24 kg
Material: Tabla de oțel tratată
Tratament de suprafață: Tratament electroforetic și pulbere epoxidică poliesterică termopolimerizată
Calitatea suprafeței: Texturată, mată Culoare: Alb (RAL 9003) Conținutul setului Coloane de susținere, panou posterior, placă de acoperire, placă de bază, soclu Poate fi amplasat alăturat, panoul frontal trebuie comandat separat
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 1000 V la șinele principale din spate conform IEC 61439-2
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C conform IEC 61439-2
Curent de scurtcircuit: 50 kA
Curent nominal de rezistență pe termen scurt [Icw]: 25 kA timp de 1 s conform IEC 61439-1
Curent nominal de vârf [Ipk]: 53 kA conform IEC 61439-1
Clasa de izolație electrică: Clasa I
Capacitate modulară
Număr de module verticale [50 mm]: 33
Număr de module de 18 mm pe rând: 24
Caracteristici de protecție
Grad de protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și acoperiș, IP43 cu ușă, acoperiș și garnitură IP43
Grad de rezistență la impact IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Robustețe mecanică: Teste seismice - 2,5G conform IEC 60068-2-57
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
