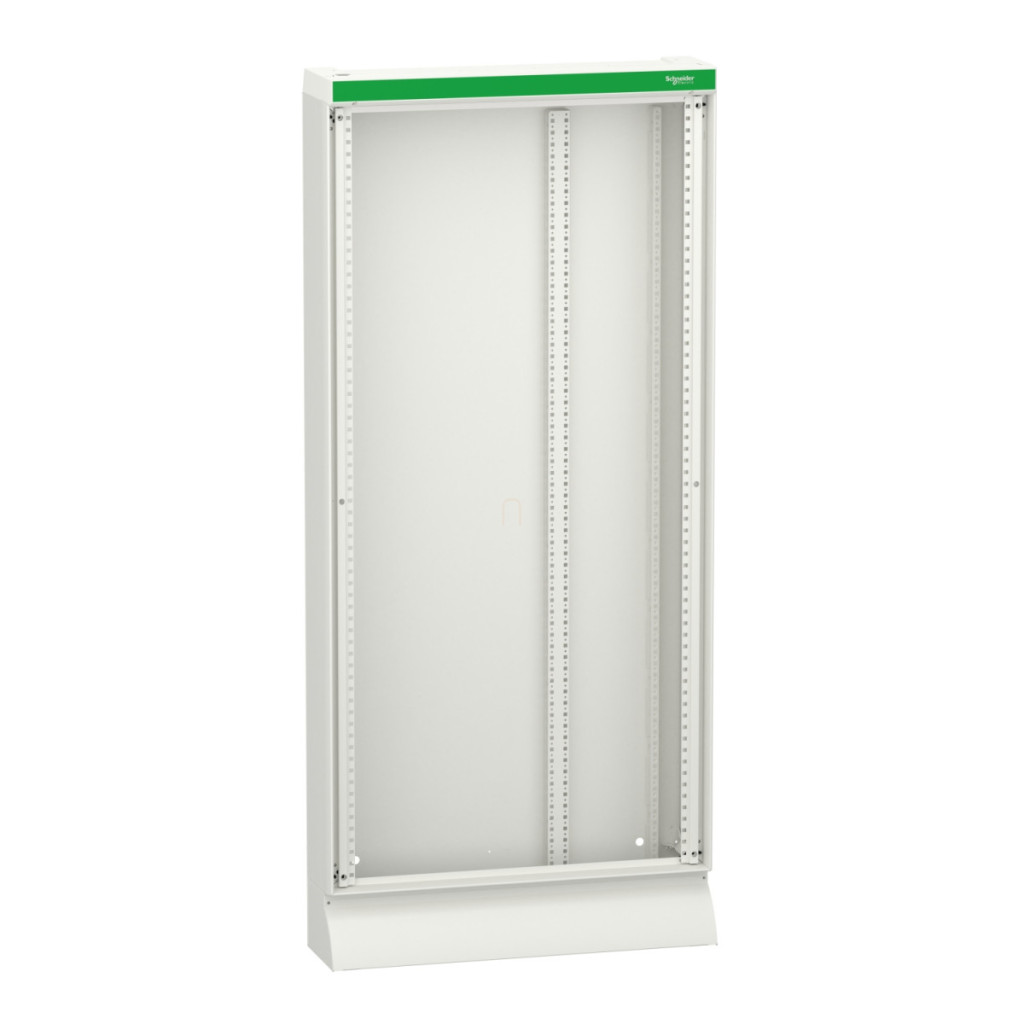

LVS08244, parte a gamei de produse Schneider Electric PrismaSeT G, este un dulap funcțional, montat pe podea, conceput special pentru distribuția electrică de joasă tensiune. Acest model este un dulap de distribuție robust, fabricat din tablă de oțel tratată de înaltă calitate, cu protecție IP30, cu dimensiunile de 850 mm lățime, 1880 mm înălțime (inclusiv baza) și 205 mm adâncime. Dulapul PrismaSeT G are un design modular și este livrat sub formă de kit, incluzând coloanele, panoul din spate, 2 panouri laterale, placa superioară, placa inferioară și baza. Dulapul poate găzdui 33 de module verticale (50 mm) și 36 de module de 18 mm pe rând, permițând o dispunere internă extrem de flexibilă. Panoul frontal trebuie comandat separat, deoarece nu este inclus în pachetul de bază. Este important de reținut că dulapurile pot fi amplasate unul lângă altul, permițând extinderea viitoare a sistemului. Carcasa LVS08244 are proprietăți electrice excelente: tensiunea nominală de izolare (Ui) este de 1000 V pe barele colectoare principale din spate, în conformitate cu IEC 61439-2, curentul nominal (In) de 630 A la 40 °C, tot în conformitate cu IEC 61439-2, iar curentul de scurtcircuit este de 50 kA. Dulapul are un curent nominal de rezistență pe termen scurt (Icw) de 25 kA timp de 1 secundă, în conformitate cu IEC 61439-1, în timp ce curentul nominal de rezistență de vârf (Ipk) este de 53 kA. Clasa de izolație electrică: Clasa I. Frecvența rețelei electrice a dulapului este de 50/60 Hz, care poate fi utilizată în majoritatea aplicațiilor. Dulapul este alb (RAL 9003) cu un finisaj texturat, mat, care a fost supus unui tratament de electroforeză și acoperit cu pulbere de poliester epoxidic polimerizat termic. Are protecție IP30 ca standard atunci când se utilizează un panou frontal, dar aceasta poate fi ușor mărită la IP40 cu o ușă, IP41 cu o ușă și o placă de acoperiș sau IP43 cu o ușă, o placă de acoperiș și o garnitură IP43. Nivelul său de protecție IK este IK07 cu un panou frontal, IK08 cu o ușă transparentă și IK10 cu o ușă solidă. Robustețea mecanică a produsului este demonstrată de conformitatea sa cu testele seismice 2,5G conform IEC 60068-2-57, care asigură o stabilitate excelentă chiar și în condiții extreme. Carcasa Schneider Electric PrismaSeT G (LVS08244) este conformă cu standardele IEC 61439-1, IEC 61439-2 și IEC 62208 și are certificări ASTA și EAC. Produsul are un grad de poluare de 3, ceea ce îl face potrivit pentru utilizarea în medii industriale. Carcasa PrismaSeT G este alegerea ideală pentru sistemele de distribuție electrică de joasă tensiune din clădiri, instalații industriale și proiecte de infrastructură, unde fiabilitatea, calitatea înaltă și conformitatea cu standardele sunt importante.
Schneider Electric PrismaSeT - LVS08244 -G cabinet W850 33M date tehnice
Informații generale
Producător: Schneider Electric
Tipul produsului: PrismaSeT G cabinet de podea
Număr articol: LVS08244
Aplicație: Distribuție electrică de joasă tensiune
Specificații tehnice
Tip dulap: Dulap funcțional furnizat sub formă de kit, metalic, pentru interior
Dimensiuni:Lățime 850 mm, Înălțime cu bază 1880 mm, adâncime 205 mm
Componența kitului: coloane, panou posterior, 2 panouri laterale, placă superioară, placă inferioară, placă de bază
Design modular: 33 module verticale (50 mm), 36 module de 18 mm pe rând
Tip panou frontal: Nu este inclus, trebuie comandat separat
Culoare: Alb (RAL 9003)
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 1000 V pe barele colectoare principale din spate (IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C (IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de rezistență pe termen scurt [Icw]: 25 kA timp de 1 s (IEC 61439-1)
Curent nominal de vârf suportat [Ipk]: 53 kA (IEC 61439-1)
Clasa de izolație electrică: Clasa I
Material și tratament de suprafață
Material: Tabla de oțel tratată
Tratament de protecție: Tratament electroforetic și pulbere epoxidică poliesterică polimerizată termic
Finisaj de suprafață: Texturat, mat
Grad de protecție
Protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și placă de acoperiș, IP43 cu ușă, placă de acoperiș și garnitură IP43
Protecție IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Robustețe mecanică: Teste seismice - 2,5G (IEC 60068-2-57)
Grad de contaminare: 3
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
