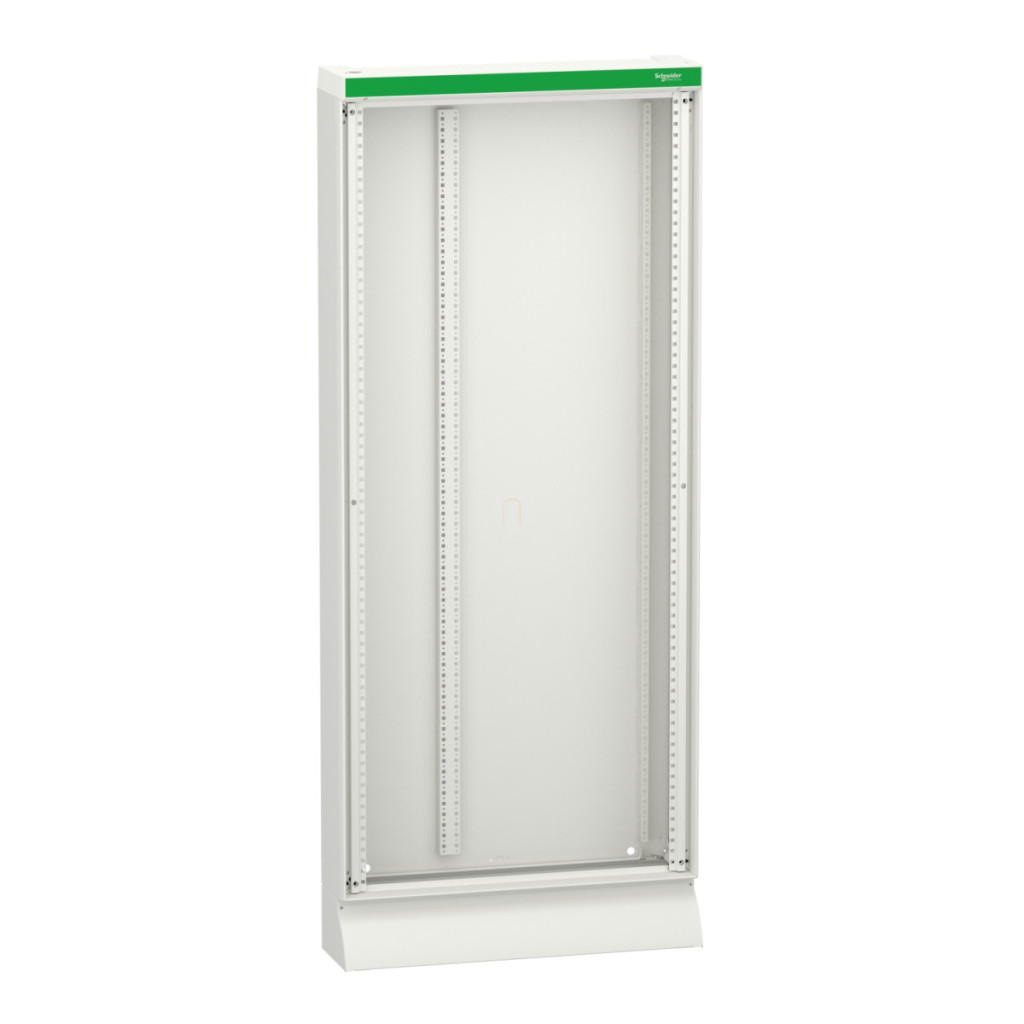

Dulapul de podea LVS08245 din gama de produse PrismaSeT G de la Schneider Electric este o soluție funcțională de carcasă metalică concepută special pentru distribuția electrică de joasă tensiune. Această carcasă verticală, cu lățimea de 850 mm și înălțimea de 2030 mm, are un grad de protecție IP30, oferind protecție fiabilă pentru instalațiile standard de interior. Carcasa PrismaSeT G este furnizată sub formă de kit care conține toate componentele necesare: coloane de susținere, panou posterior, 2 panouri laterale, plăci superioare și inferioare și bază. Vă rugăm să rețineți că panoul frontal trebuie comandat separat. Sistemul are un design modular și cuprinde un total de 36 de module verticale (50 mm), cu 36 de module de 18 mm pe rând. Dulapurile de distribuție pot fi montate unul lângă altul, creând un sistem flexibil care poate fi extins pentru a satisface diferite cerințe de distribuție electrică. Are parametri tehnici remarcabili: Are o tensiune nominală de izolare de 1000 V pe barele colectoare principale din spate (conform IEC 61439-2), este adecvat pentru o frecvență de rețea de 50/60 Hz și are un curent nominal de 630 A la 40 °C (conform IEC 61439-2). Curentul său de scurtcircuit este de 50 kA, capacitatea nominală de transport a curentului pe termen scurt (Icw) este de 25 kA pentru 1 secundă (conform IEC 61439-1), în timp ce capacitatea nominală dinamică de transport a curentului (Ipk) este de 53 kA (conform IEC 61439-1). Clasa de izolație electrică este Clasa I. Dulapul LVS08245 este fabricat din tablă de oțel tratată, care a fost supusă unui tratament de electroforeză și unui proces de acoperire cu pulbere de poliester epoxidic termopolimerizat, asigurând o rezistență excelentă la coroziune. Finisajul suprafeței este texturat, alb mat (RAL 9003). Dimensiunile exacte sunt: lățime 850 mm, înălțime cu soclu 2030 mm, adâncime 205 mm. Robustețea sa mecanică a fost, de asemenea, dovedită prin teste seismice de 2,5G, în conformitate cu standardul IEC 60068-2-57. Produsul a fost proiectat și testat în conformitate cu următoarele standarde: IEC 61439-1, IEC 61439-2 și IEC 62208 și are certificări ASTA și EAC. Gradul de protecție variază în funcție de panoul frontal: IP30 cu panou frontal standard, IP40 cu ușă, IP41 cu ușă și capac superior și IP43 cu ușă, capac superior și garnitură IP43. Clasa de protecție mecanică (IK) depinde, de asemenea, de panoul frontal: IK07 cu panou frontal, IK08 cu ușă transparentă și IK10 cu ușă solidă. Echipamentul poate fi utilizat în medii cu un grad de poluare de 3.
Schneider Electric PrismaSeT - LVS08245 - dulap vertical W850 36M Prisma G IP30 date tehnice
Caracteristici generale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tipul produsului: Dulap de distribuție
Domeniu de aplicare: Distribuție electrică de joasă tensiune
Tipul dulapului: Dulap funcțional furnizat sub formă de kit, Dulap metalic, Design pentru interior
Descrierea dulapului: Dulap de podea - lățime 850 mm
Conținutul kitului
Coloane de susținere, panou posterior, 2 panouri laterale, placă superioară, placă inferioară, soclu
Informații suplimentare: Poate fi montat alăturat
Tip panou frontal: Se comandă separat
Număr module verticale: 36 (50 mm)
Număr module de 18 mm pe rând: 36
Standarde și certificări
IEC 61439-1, IEC 61439-2, IEC 62208
Certificări produs: ASTA, EAC
Caracteristici electrice
Tensiune nominală de izolare: 1000 V pe barele colectoare principale din spate (conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal: 630 A la 40 °C (conform IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de scurtă durată (Icw): 25 kA timp de 1 secundă (conform IEC 61439-1)
Capacitate nominală dinamică de transport al curentului (Ipk): 53 kA (conform IEC 61439-1)
Clasa de izolație electrică: Clasa I
Material și tratament de suprafață
Material: Tabla de oțel tratată
Tratament de suprafață: Tratament electroforetic și acoperire cu pulbere epoxidică poliesterică termopolimerizată
Finisaj suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Dimensiuni și greutate
Lățime: 850 mm
Înălțime: 2030 mm (cu soclu)
Adâncime: 205 mm
Caracteristici de mediu
Grad de protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și capac superior, IP43 cu ușă, capac superior și garnitură IP43
Grad de protecție IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Robustețe mecanică: Teste seismice - 2,5G (conform IEC 60068-2-57)
Grad de contaminare: 3
