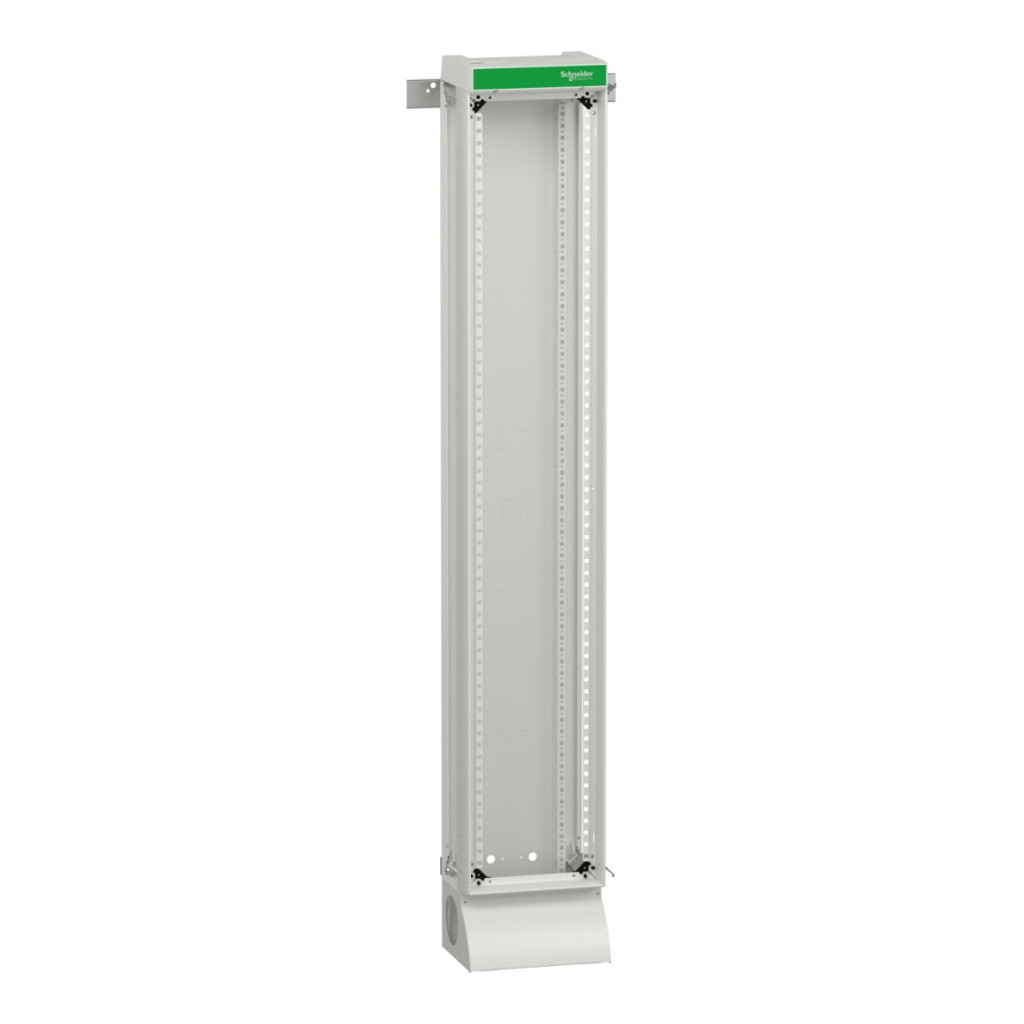

Dulapul de racordare cu cablu vertical LVS08274 din gama de produse Schneider Electric PrismaSeT G este o soluție profesională pentru instalarea sistemelor de distribuție electrică de joasă tensiune. Acest dulap funcțional, cu lățimea de 300 mm, înălțimea de 1880 mm (inclusiv baza) și adâncimea de 205 mm, este alegerea ideală pentru proiectarea sigură și ordonată a sistemelor de alimentare cu energie electrică în instalații industriale, clădiri publice sau unități comerciale mai mari. Avantajul sistemului PrismaSeT G este designul său modular, care permite adaptarea flexibilă la cerințe specifice. Modelul LVS08274 permite instalarea a 33 de module verticale (50 mm) și 10 module de 18 mm pe rând. Dulapul este livrat fără panouri laterale, care trebuie comandate separat, dar un avantaj este că acestea pot fi construite unul lângă altul, ceea ce le face potrivite pentru sisteme complete de distribuție. Setul include cadrul, panoul din spate, panoul de acoperiș, panoul de bază și soclul, astfel încât poate fi instalat imediat. În ceea ce privește parametrii tehnici, LVS08274 oferă performanțe remarcabile: are o tensiune nominală de izolare de 1000 V, o frecvență de rețea de 50/60 Hz și un curent nominal de 630 A (la 40 °C, conform IEC 61439-2). Curentul de scurtcircuit este de 50 kA, în timp ce curentul nominal de scurtă durată (Icw) este de 25 kA pentru 1 secundă (conform IEC 61439-1), iar curentul nominal de vârf de scurtcircuit (Ipk) este de 53 kA. Produsul aparține clasei de protecție la atingere I și este conform cu standardele internaționale IEC 61439-1, IEC 61439-2 și IEC 62208, având certificări ASTA și EAC. Carcasa este fabricată din tablă de oțel tratată cu tratament electroforetic și acoperită cu un strat de pulbere epoxidică poliesterică termopolimerizată, care oferă o protecție excelentă împotriva coroziunii. Suprafața este mată, texturată, de culoare albă (RAL 9003), conferindu-i un aspect elegant. Configurația de bază are un grad de protecție IP30, dar acesta poate fi îmbunătățit prin utilizarea unui panou frontal: IP40 cu ușă, IP41 cu ușă și capac de protecție împotriva ploii și IP43 cu ușă, capac de protecție împotriva ploii și garnitură IP43. În ceea ce privește rezistența la impact (IK), se poate obține IK07 cu un panou frontal, IK08 cu o ușă transparentă și IK10 cu o ușă solidă. Robustețea mecanică a carcasei dispozitivului este excelentă, confirmată de testele seismice 2,5G (conform IEC 60068-2-57).
Schneider Electric PrismaSeT - LVS08274 - Conector pentru cablu, dulap vertical G, L=300 mm, 33 m, date tehnice
Date despre produs
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tipul produsului: Conector de cablu
Aplicație: Distribuție electrică de joasă tensiune
Descrierea dulapului: Conector de cablu de podea - lățime 300 mm
Conținutul setului: coloane de susținere, panou posterior, panou superior, panou de bază, soclu
Informații suplimentare: Poate fi construit alăturat, panoul frontal trebuie comandat separat
Design modular
Număr de module verticale (50 mm): 33
Număr de module de 18 mm pe rând: 10
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 1000 V pe barele colectoare principale din spate (conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C (conform IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de scurtă durată [Icw]: 25 kA timp de 1 s (conform IEC 61439-1)
Curent nominal de scurtcircuit de vârf [Ipk]: 53 kA (conform IEC 61439-1)
Clasa de protecție la atingere: Clasa I
Caracteristici fizice
Material: Tabla de oțel tratată
Tratament de suprafață: Tratament electroforetic și pulbere epoxidică poliesterică termopolimerizată
Finisaj suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Lățime: 305 mm
Înălțime: 1880 mm (cu soclu)
Adâncime: 205 mm
Greutate netă: 14,32 kg
Caracteristici de mediu
Grad de protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și capac de protecție împotriva ploii, IP43 cu ușă, capac de protecție împotriva ploii și garnitură IP43
Grad de protecție IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă solidă
Robustețe mecanică: Teste seismice - 2,5G (conform IEC 60068-2-57)
