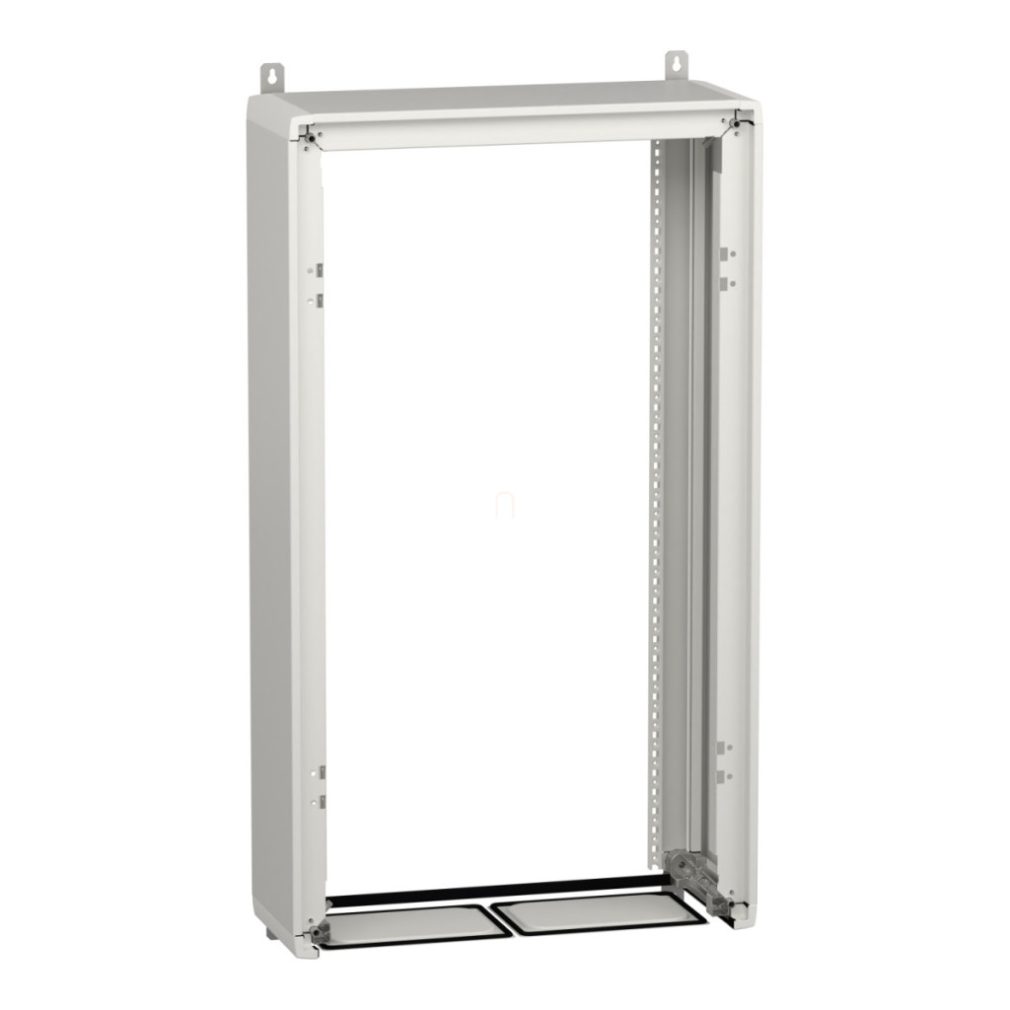

Dulapul de distribuție LVS08305 din gama de produse PrismaSeT G de la Schneider Electric oferă o soluție excepțională pentru distribuția electrică de joasă tensiune. Această carcasă metalică montată pe perete/pe podea, fără soclu, cu clasă de protecție IP55, este alegerea perfectă pentru medii în care este necesar un sistem de distribuție electrică fiabil și sigur. Principalele caracteristici ale dulapului de distribuție PrismaSeT G LVS08305 includ o capacitate de 19 module verticale (50 mm), posibilitatea de a plasa 24 de module de 18 mm pe rând, o lățime de 600 mm și o înălțime de 1050 mm. Dulapul este livrat sub formă de kit care conține toate componentele necesare: suporturi verticale, panou posterior, 2 panouri laterale, panou superior, panou inferior și 4 suporturi de montare. Informații suplimentare despre produs includ faptul că unitățile pot fi montate una lângă alta sau una peste alta, oferind opțiuni flexibile de instalare. Este important de reținut că panoul frontal trebuie comandat separat, deoarece nu este inclus în pachet. Datele tehnice ale produsului evidențiază faptul că acesta are o tensiune nominală de izolare de 1000 V pe bara colectoare principală din spate (conform IEC 61439-2), Este proiectat pentru o frecvență de rețea de 50/60 Hz și are un curent nominal de 630 A la 40 °C (conform IEC 61439-2). Dulapul are un curent de scurtcircuit de 50 kA, un curent nominal de rezistență de scurtă durată de 25 kA timp de 1 secundă și un curent nominal de vârf de scurtcircuit de 53 kA conform IEC 61439-1. Clasa de izolație electrică este Clasa I. Dulapul de distribuție este fabricat din tablă de oțel tratată, care a fost supusă unui tratament electrostatic prin imersie și are un strat protector din pulbere de poliester-epoxidic polimerizat termic, asigurând o durată lungă de viață și o protecție mecanică adecvată. Suprafața are un finisaj texturat, mat, de culoare albă (RAL 9003). Dimensiunile exacte ale dulapului sunt: 575 mm lățime, 1050 mm înălțime și 260 mm adâncime. Caracteristicile de mediu ale PrismaSeT G LVS08305 includ protecție IP55 (inclusiv ușa) și rezistență la impact IK10 (inclusiv ușa) în conformitate cu EN/IEC 62262. De asemenea, este de remarcat rezistența sa mecanică excelentă, dovedită în testele seismice – rezistență de 2,5G conform IEC 60068-2-57. Produsul este conform cu standardele IEC 61439-1, IEC 61439-2 și IEC 62208 și are certificări de produs ASTA și EAC, care garantează conformitatea cu cerințele internaționale de calitate.
Date tehnice dulap Schneider Electric PrismaSeT G IP55 19M
Caracteristici principale
Familia de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tipul produsului: Dulap de distribuție
Aplicație: Distribuție electrică de joasă tensiune
Tipul dulapului: Kit dulap funcțional, dulap rezistent la intemperii, dulap metalic, armătură de interior
Descrierea armăturii: Armătură montată pe perete - lățime 600 mm
Date tehnice
Tensiune nominală de izolare [Ui]: 1000 V pe bara colectoare principală din spate (conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C (conform IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de rezistență pe termen scurt [Icw]: 25 kA timp de 1 s (conform IEC 61439-1)
Curent nominal de scurtcircuit de vârf [Ipk]: 53 kA (conform IEC 61439-1)
Clasa de izolație electrică: Clasa I
Caracteristici fizice
Material: Tabla de oțel tratată
Tratament de protecție: Tratament electrostatic prin imersie și pulbere poliester-epoxidică termopolimerizată
Finisaj suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Lățime: 575 mm
Înălțime: 1050 mm
Adâncime: 260 mm
Conținutul kitului
Suporturi verticale, panou posterior, 2 panouri laterale, placă superioară, placă inferioară, 4 suporturi de montare
Capacitate modulară
Număr de module verticale [50 mm]: 19
Număr de module de 18 mm pe rând: 24
Protecție
Protecție IP: IP55 cu ușă
Rezistență la impact IK: IK10 cu ușă (conform EN/IEC 62262)
Rezistență mecanică: Teste seismice - 2,5G (conform IEC 60068-2-57)
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
Informații suplimentare
Unitățile pot fi montate una lângă alta și una peste alta
Tip panou frontal: niciunul, trebuie comandat separat
