Comutator magnetic CA, 45 kW/95 A (400 V, CA3), racord cu șurub, 1Z+1NY LC1D95Q7 Schneider
Releu de protecție TeSys LC1-D, 3 poli, CA-3 440 V 95 A, bobină 380 V CA. Familie de produse: TeSys - denumirea produsului: TeSys D - tipul produsului sau al componentei: comutator magnetic - denumirea scurtă a dispozitivului: LC1D - aplicația comutatorului magnetic: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3, AC-4 - desemnarea polilor: 3P - compoziția contactelor polilor: 3 NO - Tensiune nominală de funcționare Ue: <= 1000 V AC pentru circuitul principal, <= 300 V DC 25...400 Hz pentru circuitul principal - Curent nominal de funcționare le: 125 A (<= 60 °C) -<= 440 V CA AC-1 pentru circuitul principal, 95 A (<= 60 °C) -<= 440 V CA AC-3 pentru circuitul principal - puterea motorului kW: 15 kW -400 V CA 50/60 Hz AC-4, 25 kW -220...230 V c.a. 50/60 Hz AC-3, 45 kW -1000 V c.a. 50/60 Hz AC-3, 45 kW -380...400 V c.a. 50/60 Hz AC-3, 45 kW -415...440 V c.a. 50/60 Hz c.a.-3, 45 kW -660...690 V c.a. 50/60 Hz c.a.-3, 55 kW -500 V c.a. 50/60 Hz c.a.-3 - puterea motorului HP: 15 CP -230/240 V c.a. 50/60 Hz pentru motoare monofazate, 20 CP -200/208 V c.a. 50/60 Hz pentru motoare trifazate, 25 CP -230/240 V c.a. 50/60 Hz pentru motoare trifazate, 60 CP - 460/480 V c.a. 50/60 Hz pentru motoare trifazate, 60 CP - 575/600 V c.a. 50/60 Hz pentru motoare trifazate, 7,5 CP - 115 V c.a. 50/60 Hz motoare monofazate - configurație contact auxiliar: 1 NO + 1 NC - categorie de supratensiune: III - curent termic convențional în aer liber Ith: 10 A - <= 60 °C circuit de semnal, 125 A - <= 60 °C circuit principal - capacitate nominală de comutare Irms: 1100 A - 440 V circuit principal conform IEC 60947, 140 A circuit de semnalizare CA conform IEC 60947-5-1, 250 A c.c. pentru circuitul de semnalizare, conform IEC 60947-5-1 - Curent nominal de rezistență la scurtcircuit Icw: 100 A 1 s circuit de semnalizare, 1100 A <= 40 °C 1 s circuit principal, 120 A 500 ms circuit de semnalizare, 135 A <= 40 °C 10 min circuit principal, 140 A 100 ms circuit de semnalizare, 400 A <= 40 °C 1 min circuit principal, 800 A <= 40 °C 10 s circuit principal - dimensiunea siguranței conectate: 10 A gG în cazul circuitului indicator conform IEC 60947-5-1, 160 A gG -<= 690 V tip de coordonare 2, circuit principal în cazul coordonării, 200 A gG -<= 690 V coordonare tip 1, circuit principal în cazul coordonării - Tensiune nominală de izolație Ui: 1000 V circuit principal conform IEC 60947-4-1, certificări circuit principal 600 V CSA, certificări circuit principal 600 V UL, certificări circuit de semnalizare 600 V CSA, certificări circuit de semnalizare 600 V UL, circuitul de semnal de 690 V este conform cu IEC 60947-1 - durată de viață electrică: 1,2 Mcycle la 95 A AC-3 Ue <= 440 V, 1,3 milioane de cicluri la 125 A AC-1 Ue <= 440 V - pierdere de putere pe pol: 12,5 W AC-1, 7,2 W AC-3 - capac de protecție: cu, cu - suport de montare: placă, șină - standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificate de produs: BV, CCC, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA - tip conexiune: circuit principal: conector 1 cablu 4...50 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: conector 1 cablu 4...50 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: conector 1 cablu 4...50 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit principal: conector 2 cablu 4...16 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit principal: conector 2 cabluri 4...25 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit principal: conector 2 cabluri 4...25 mm² - rigiditate cablu: rigid - fără terminare cablu, circuit de control: borne cu șurub 1 cablu 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: flexibil - fără capăt cablu, circuit de control: borne cu șurub 1 cablu 1...4 mm² - rigiditate cablu: rigid - fără capăt cablu, circuit de control: borne cu șurub 2 cabluri 1...2,5 mm² - rigiditate cablu: flexibil - cu terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: flexibil - fără terminare cablu, circuit de control: borne cu șurub 2 cabluri 1...4 mm² - rigiditate cablu: rigid - fără terminare cablu - cuplu de strângere: circuit principal: 9 N.m - cu conector - cu șurubelniță Ø 6 - 8 mm placă, circuit principal: 9 N.m - cu conector hexagonal 4 mm, circuit de control: 1,2 N.m - cu borne cu șurub - cu șurubelniță nr. 2 Philips, circuit de control: 1,2 N.m - cu borne cu șurub - cu șurubelniță Ø 6 mm placă - timp de funcționare: 20...35 ms închidere, 6...20 ms deschidere - nivel de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20000000 cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 4 milioane de cicluri. Avantaje: .. Aplicații: Comutatoarele magnetice TeSys D se pot integra perfect în sistemele de control, numerele de comandă specifice BL sau BBE sunt compatibile cu modulele I/O digitale de 100 mA sau 500 mA....

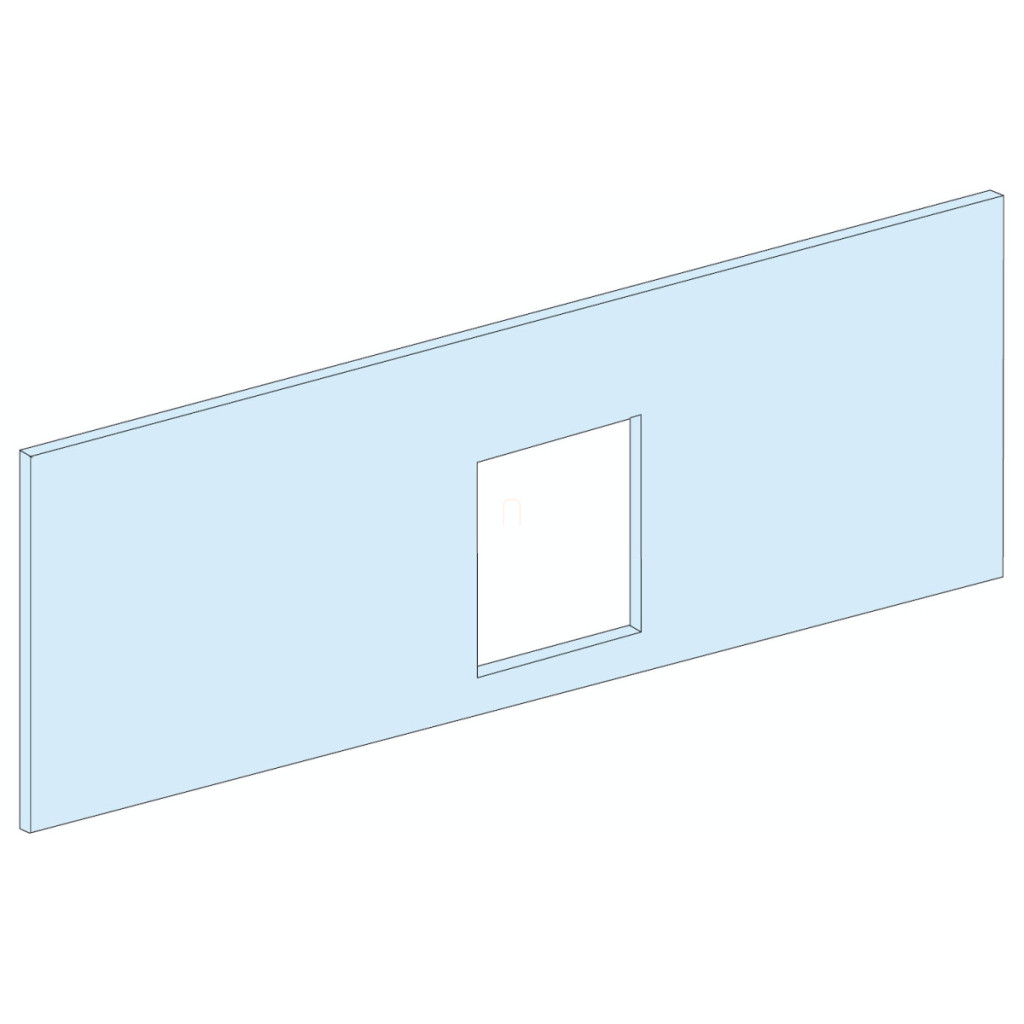

Prisma SeT Placă frontală G Vigi NSX250 Comutator vertical, fix, basculant LVS03292 Schneider
