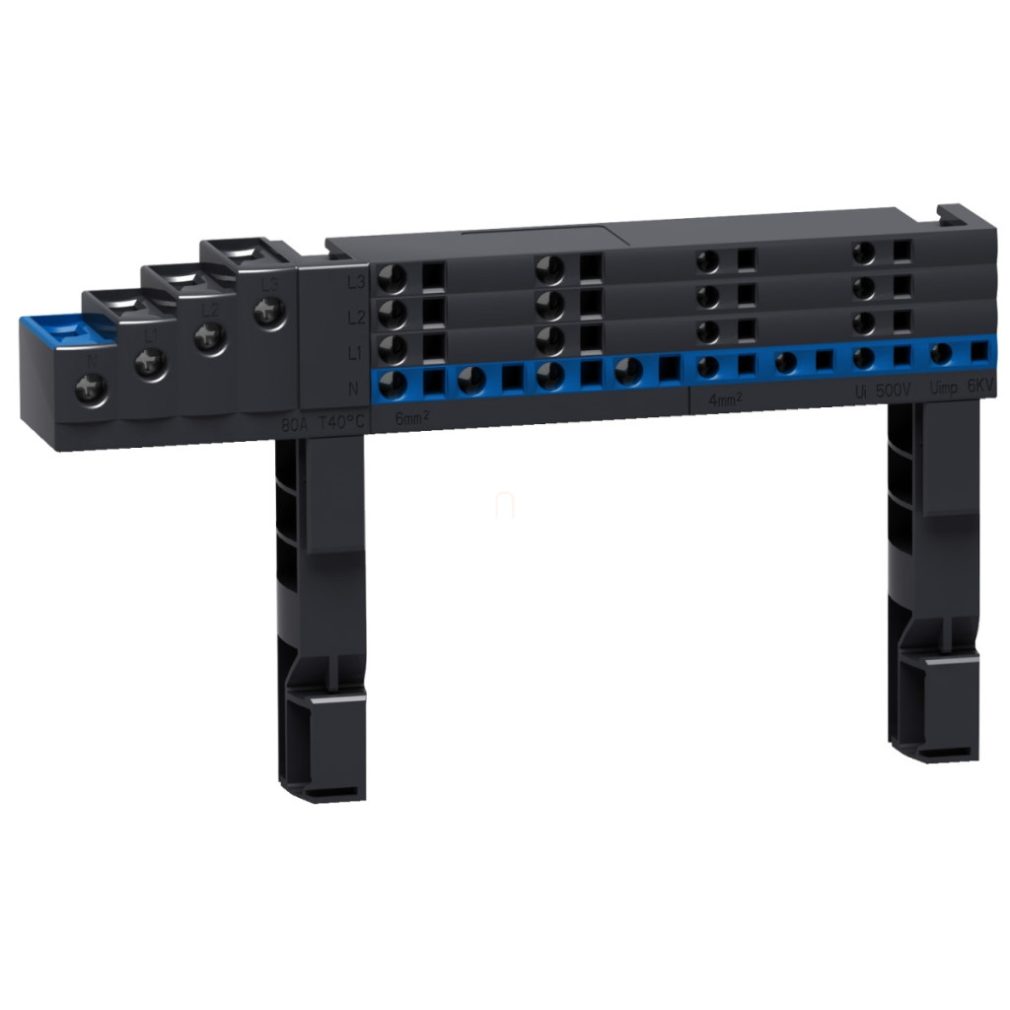

Blocul de distribuție Schneider Electric Linergy FM (LVS04008) oferă o soluție profesională de distribuție electrică pentru clădiri publice, instalații industriale și clădiri comerciale. Acest bloc de distribuție cu 4 poli și o capacitate de încărcare de 63 A este alegerea ideală pentru a asigura o alimentare cu energie electrică fiabilă și sigură, în special în locurile în care mai mulți consumatori trebuie să funcționeze în paralel de la o singură sursă principală de alimentare. Caracteristicile unice ale produsului includ designul compact și opțiunile versatile de montare. Blocul de distribuție Linergy FM poate fi montat pe o șină DIN, o placă de bază cu fante sau o placă de bază plată, oferind o soluție extrem de flexibilă. Modelul LVS04008 ocupă module de 12 x 18 mm și oferă un total de 20 de puncte de conectare, fiind ideal pentru sisteme de distribuție de dimensiuni medii. Dispozitivul este compatibil cu dulapurile de distribuție PrismaSeT G, PrismaSeT P, Prisma PH și PrismaSeT Pack 250, precum și cu dulapurile Spacial, ceea ce îl face potrivit pentru portofoliul de produse existent al Schneider Electric. Din punct de vedere tehnic, blocul de distribuție LVS04008 are parametri remarcabili. Tensiunea nominală de funcționare este de 440 V c.a., iar tensiunea de izolație este de 500 V c.a. 50/60 Hz. Capacitatea de rezistență la tensiune de impuls este de 6 kV, ceea ce oferă o protecție excelentă împotriva supratensiunilor. Curentul nominal de funcționare este de 63 A (la o temperatură ambiantă de 40 °C), iar curentul de vârf este de 12 kA, ceea ce asigură o siguranță adecvată chiar și în cazul suprasolicitării pe termen scurt. Valoarea I²t la activare este de 2400000 A².s. În ceea ce privește conexiunile, are terminale tunel de 25 mm² pe partea de intrare și terminale cu conectare rapidă pe partea de distribuție. Aceste terminale pot acomoda 2 x 4–6 mm² conductori rigizi sau flexibili pentru faze și 4 x 4–6 mm² conductori pentru conductorul neutru. Pentru secțiuni transversale mai mici (1,5–4 mm²), pot fi conectate atât cabluri rigide, cât și flexibile. Produsul conține 24 de unități cu un pas de 9 mm, ceea ce permite o utilizare optimă a spațiului. Blocul de distribuție LVS04008 este disponibil în culoarea gri antracit (RAL 7016), care se potrivește bine în mediile industriale. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 61439-1, IEC 61439-2 și IEC 60947-7-1, și este, de asemenea, certificat ASTA. Dimensiunile exacte ale produsului pot fi găsite în documentația tehnică, dar acesta are aproximativ 218 mm lățime, 39,5 mm înălțime și 36,8 mm adâncime, ceea ce permite o instalare ușoară chiar și în spații înguste. Toate aceste caracteristici fac din blocul de distribuție Schneider Electric LVS04008 o alegere excelentă pentru instalarea sistemelor electrice profesionale.
Schneider Electric PrismaSeT - LVS04008 - Multiclip 4P, 63A, 1/2 rând date tehnice
Caracteristici generale
Familia de produse: Linergy
Tipul produsului: Bloc de distribuție
Denumirea produsului: Linergy FM
Compatibilitate: Dulapuri de distribuție PrismaSeT G, PrismaSeT P, Prisma PH, PrismaSeT Pack 250, Dulapuri spațiale
Protecție IP: IPxx B
Culoare: Gri antracit (RAL 7016)
Parametri tehnici
Opțiuni de montare: Șină DIN, panou posterior cu fante, panou posterior neted
Dispozitiv instalat: dispozitiv modular
Număr de poli: 3P + N
Tensiune nominală de funcționare: 440 V c.a.
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls: 6 kV
Curent nominal de funcționare: 63 A
Curent nominal: 63 A (la 40 °C)
Curent nominal de vârf: 12 kA
I²t la activare: 2400000 A².s
Conexiuni
Alimentare: terminal tip tunel, 25 mm²
Distribuție (fază):Terminal cu conectare rapidă, 2 x 4-6 mm² (rigid), 2 x 4-6 mm² (flexibil), 2 x 1,5-4 mm² (rigid), 2 x 1,5-4 mm² (flexibil) Distribuție (neutru): terminal cu conectare rapidă, 4 x 4-6 mm² (rigid), 4 x 4-6 mm² (flexibil), 4 x 1,5-4 mm² (rigid), 4 x 1,5-4 mm² (flexibil)
Dimensiuni și standarde
Număr de diviziuni de 9 mm: 24
Număr total de module de 18 mm: 12
Standarde: IEC 61439-1, IEC 61439-2, IEC 60947-7-1
Certificări ale produsului: ASTA
