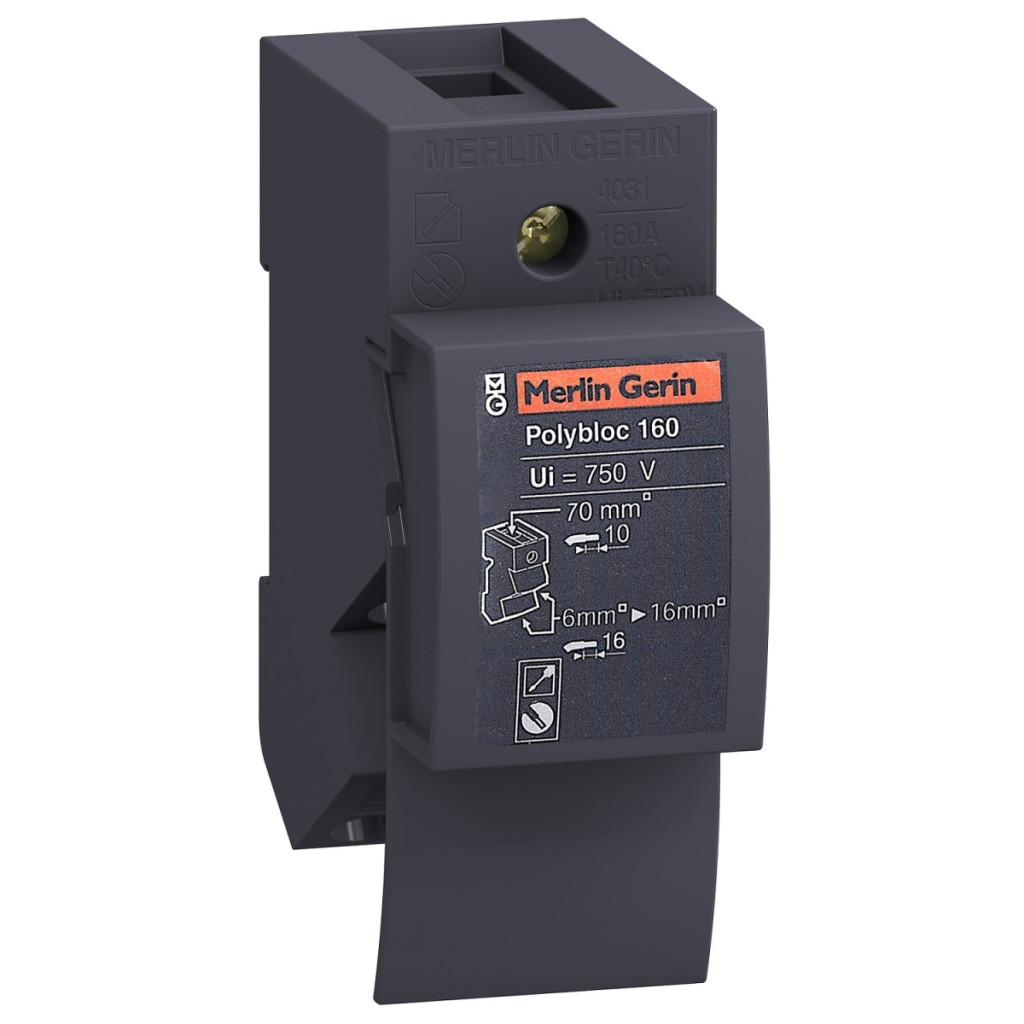

Blocul de distribuție Schneider Electric Linergy DX (LVS04031) este o soluție de distribuție a energiei extrem de fiabilă, eficientă și versatilă, concepută special pentru dispozitivele ComPacT. Acest bloc de distribuție cu 1 pol, 160 A, 4 module și 6 orificii este alegerea perfectă pentru distribuția energiei electrice în sistemele electrice industriale și comerciale, unde siguranța și fiabilitatea sunt esențiale. Blocul de distribuție Linergy DX este compatibil cu multe sisteme Schneider Electric, inclusiv carcasele PrismaSeT G, PrismaSeT P, Prisma PH și PrismaSeT Pack 250, precum și carcasele Spacial. Produsul poate fi montat pe o șină DIN și este extrem de versatil, funcționând cu o gamă largă de dispozitive, inclusiv Acti 9, ComPact, FuPact, Multi9 și alte serii. Această compatibilitate îl face deosebit de valoros pentru proiectanții și instalatorii de sisteme electrice, deoarece oferă flexibilitate pentru diferite aplicații și configurații de sistem. Parametrii tehnici ai produsului sunt impresionanți: tensiune nominală de funcționare de 690 V c.a., tensiune nominală de izolație de 750 V c.a., tensiune nominală de rezistență la impulsuri de 8 kV, curent nominal de funcționare de 160 A și curent nominal de 160 A la 40 °C. Rezistența la curent de scurtă durată este de 5,5 kA timp de 1 secundă, iar rezistența la curent de vârf este de 24 kA. Opțiunile de conectare sunt flexibile: pe partea de alimentare, există conectori de bare colectoare cu secțiune transversală de 70 mm² (flexibili sau rigizi), în timp ce pe partea de distribuție, există 6 conectori cu arc cu o secțiune transversală de 6-16 mm² (flexibili sau rigizi). Produsul are un pas de 4 x 9 mm și un total de 2 x 18 mm module. Are dimensiuni compacte: 95 mm înălțime, 36 mm lățime și 70 mm adâncime și este disponibil în culoarea gri antracit (RAL 7016). Calitatea și fiabilitatea ridicate ale blocului de distribuție LVS04031 sunt confirmate de numeroase certificate și aprobări. Produsul este conform cu standardele IEC 61439-1, IEC 61439-2 și IEC 60947-7-1, printre altele, și are, de asemenea, certificarea ASTA. Performanța sa ecologică este, de asemenea, remarcabilă: are un grad de poluare de 3 și este conform cu testul cu fir incandescent la 960 °C conform IEC 60695-2-11. Acest produs este alegerea perfectă pentru utilizatorii profesioniști care caută o soluție fiabilă, sigură și flexibilă de distribuție a energiei electrice pentru aplicații industriale și comerciale în care performanța și siguranța sunt indispensabile.
Schneider Electric PrismaSeT - LVS04031 -Polybloc 160A 1P date tehnice
Caracteristici principale
Linie de produse: Linergy
Familie de produse: Linergy
Tipul produsului: Bloc de distribuție
Denumirea produsului: Linergy DX
Compatibilitate: Carcasă PrismaSeT PrismaSeT G, carcasă dispozitiv PrismaSeT PrismaSeT P, carcasă dispozitiv PrismaSeT Prisma PH, carcasă dispozitiv PrismaSeT PrismaSeT Pack 250, Carcase spațiale
Categorie accesoriu/componentă separată: Accesoriu distribuitor de curent
Grad de protecție IP: IPxx B
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a.
Tensiune nominală de izolație [Ui]: 750 V c.a.
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 160 A
Curent nominal [In]: 160 A la 40 °C
Curent nominal de rezistență pe termen scurt [Icw]: 5,5 kA timp de 1 s
Curent nominal de vârf [Ipk]: 24 kA
I²t la activare: 30250000 A².s
Conexiuni
Conectori - terminale: Alimentare: conector tunel 70 mm² (flexibil), Alimentare: conector tunel 70 mm² (rigid), Distribuție: conector cu arc, 6 x 6...16 mm² (flexibil), Distribuție: conector cu arc, 6 x 6...16 mm² (rigid)
Pas de 9 mm: 4
Număr total de module de 18 mm: 2
Caracteristici fizice
Înălțime: 95 mm
Lățime: 36 mm
Adâncime: 70 mm
Culoare: Gri antracit (RAL 7016)
Montare
Bază de montare: Șină DIN
Caracteristici de mediu
Grad de poluare: 3
Rezistență la fir incandescent: 960 °C conform IEC 60695-2-11
Standarde și certificări
Standarde: IEC 61439-1, în interiorul carcasei, IEC 61439-2, în interiorul carcasei, IEC 60947-7-1
Certificări de produs: ASTA
