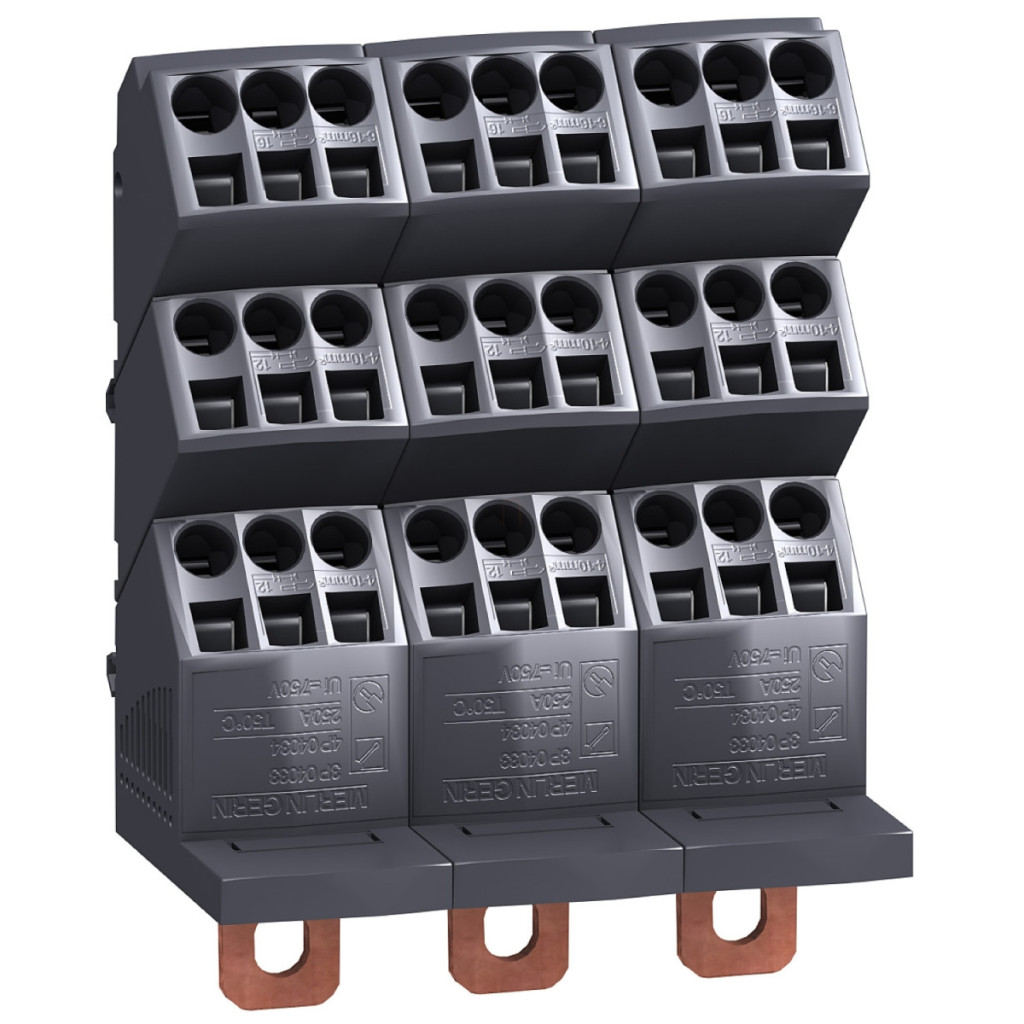

Blocul de distribuție Schneider Electric Linergy DP este o soluție profesională de distribuție a circuitului electric, dezvoltată special pentru versiunile 3P, 250A ale întrerupătoarelor ComPacT. Această componentă, cu denumirea de tip LVS04033, oferă 27 de puncte de conectare pentru distribuția și alimentarea eficientă a energiei electrice în timpul lucrărilor de instalare electrică. Blocul de distribuție Linergy DP are o gamă largă de compatibilitate și se potrivește perfect cu diferitele tipuri de carcase din familia de produse Schneider Electric PrismaSeT, inclusiv seriile PrismaSeT G, PrismaSeT P, Prisma PH și PrismaSeT Pack 250. Această versatilitate permite integrarea ușoară în diverse sisteme de distribuție electrică. Blocul este compatibil cu o serie de tipuri de întrerupătoare, inclusiv seriile EasyPact, ComPact NSX și ComPact INS/INV, cu opțiuni de instalare orizontală și verticală. Caracteristicile tehnice ale componentei sunt remarcabile: tensiune nominală de funcționare (Ue) de 690 V c.a., tensiune nominală de izolare (Ui) de 750 V c.a. și tensiune nominală de rezistență la impulsuri (Uimp) de 8 kV. Blocul de distribuție are un curent nominal de funcționare (Ie) de 250 A la o temperatură ambiantă de 40 °C și poate rezista la un curent de scurtcircuit de 8,5 kA timp de 1 secundă și la un curent de vârf de 30 kA. Aceste caracteristici asigură o funcționare sigură și fiabilă chiar și în condiții de sarcini mari sau scurtcircuite. Valoarea I²t a produsului la activare este de 72250000 A².s, ceea ce consolidează și mai mult capacitatea sa de protecție la suprasarcină. Blocul de distribuție Linergy DP de culoare gri antracit (RAL 7016) are un design compact: are o înălțime de 140 mm, o lățime de 105 mm și o adâncime de 64 mm, cu o greutate netă de numai 0,74 kg. În ceea ce privește conectorii, partea de intrare oferă conexiune directă pentru cabluri cu o secțiune transversală de 120 mm², în timp ce partea de distribuție are terminale cu arc care acceptă diferite dimensiuni de cabluri: 6 x 4-10 mm² sau 3 x 6-16 mm² (atât pentru cabluri flexibile, cât și pentru cabluri rigide). Acest design asigură flexibilitate maximă pentru diferite cerințe de cablare. Blocul de distribuție Schneider Electric LVS04033 Linergy DP este conform cu standardele internaționale, inclusiv IEC 60947-7-1, precum și cu cerințele IEC 61439-1 și IEC 61439-2 pentru carcase. Produsul este certificat ASTA și poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -25 °C la +55 °C. De asemenea, are un grad de poluare de 3 și o categorie de supratensiune III și este conform cu testul cu fir incandescent la 960 °C conform IEC 60695-2-11, ceea ce asigură o rezistență remarcabilă la foc. Aceste proprietăți fac ca produsul să fie ideal pentru instalații electrice profesionale în care fiabilitatea, siguranța și versatilitatea sunt esențiale.
Schneider Electric PrismaSeT - LVS04033 - Polybloc 250A 3P date tehnice
Caracteristici principale
Familia de produse: Linergy
Seria de produse: Linergy
Tipul produsului: Bloc de distribuție
Denumirea produsului: Linergy DP
Compatibilitate: Carcasă PrismaSeT PrismaSeT G, carcasă PrismaSeT PrismaSeT P, carcasă PrismaSeT Prisma PH, carcasă PrismaSeT PrismaSeT Pack 250
Categorie: Accesoriu pentru distribuția energiei electrice
Protecție IP: IPxx B
Parametri tehnici
Descrierea polului: 3P
Tensiune nominală de funcționare [Ue]: 690 V c.a.
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 250 A (la 40 °C)
Curent nominal de scurtă durată [Icw]: 8,5 kA (timp de 1 secundă)
Curent nominal de vârf [Ipk]: 30 kA
I²t la activare: 72250000 A².s
Conexiuni - terminale
Alimentare: conexiune directă 120 mm²
Distribuție: clemă cu arc (fază), 6 x 4…10 mm² (flexibilă)
Distribuție: clemă cu arc (fază), 3 x 6…16 mm² (flexibilă)
Distribuție:Clemă cu arc (fază), 6 x 4…10 mm² (rigidă) clemă cu arc (fază), 3 x 6…16 mm² (rigidă)
Dimensiuni
Înălțime: 140 mm
Lățime: 105 mm
Adâncime: 64 mm
Caracteristici fizice
Culoare: Gri antracit (RAL 7016)
Condiții de mediu
Grad de poluare: 3
Categorie de supratensiune: III
Rezistență la fir incandescent: 960 °C (conform IEC 60695-2-11)
Standarde: IEC 60947-7-1, IEC 61439-1 (în interiorul carcasei), IEC 61439-2 (în interiorul carcasei)
Certificări ale produsului: ASTA
Temperatura ambiantă de funcționare: -25…55 °C
Informații privind montarea
Suport de montare: Placă de montare, șină DIN
