Blocul de distribuție Schneider Electric Linergy DX LVS04046 este o soluție universală și extrem de eficientă pentru distribuția energiei electrice în sistemele electrice moderne. Acest model cu 4P, NG160 6M și 52 de orificii este un membru remarcabil al familiei de produse Linergy, oferind performanță și fiabilitate maxime atât în aplicații industriale, cât și comerciale. Blocul de distribuție Linergy DX LVS04046 se potrivește perfect în seria Schneider Electric PrismaSeT, inclusiv în carcasele PrismaSeT G, PrismaSeT P, Prisma PH și PrismaSeT Pack 250. Dispozitivul este compatibil cu o gamă largă de întrerupătoare automate, inclusiv Acti 9 C120 și iC120, ComPact INS40-160, Multi9 NG125, ComPact NG160 și NSXm, cu sau fără protecție la defect la împământare. Această versatilitate vă permite să integrați blocul de distribuție LVS04046 în aproape orice sistem electric, asigurând o distribuție și o protecție optimă a energiei. În ceea ce privește parametrii tehnici, Linergy DX LVS04046 are specificații impresionante. Tensiunea nominală de funcționare este de 690 V c.a., iar tensiunea nominală de izolare este de 750 V c.a. Tensiunea nominală de rezistență la impulsuri este de 8 kV, iar curentul nominal de funcționare este de 160 A la 40 °C. Curentul nominal de rezistență pe termen scurt este proiectat pentru 4,5 kA timp de 1 secundă, iar curentul nominal de vârf este de 20 kA. Valoarea I²t de activare este de 20250000 A²s, ceea ce oferă o protecție excelentă pentru sistemul dvs. Dispozitivul are un pas de 9 mm și un total de 12 poziții disponibile pentru conectarea firelor. Conectorii acceptă fire de diferite dimensiuni și tipuri, în variante cu arc și tunel, atât pentru cabluri flexibile, cât și rigide, într-o gamă de dimensiuni de la 1,5 la 25 mm². Linergy DX LVS04046 are dimensiuni compacte: are o înălțime de 127 mm, o lățime de 108 mm și o adâncime de numai 48 mm. Dispozitivul de culoare gri antracit (RAL 7016) poate fi montat pe o șină DIN, fiind ușor de integrat în sistemele existente. Blocul este livrat cu conexiuni flexibile preasamblate, etichete autoadezive de identificare a fazelor și o etichetă de identificare, facilitând instalarea și întreținerea ulterioară. Este important de reținut că pentru dispozitivele INS40-160 este necesar un conector suplimentar, care trebuie comandat separat. Dispozitivul poate fi utilizat într-un mediu cu grad de poluare 3 și este conform cu standardele IEC 60947-7-1, IEC 61439-1 și IEC 61439-2 și are certificare ASTA. Intervalul său de temperatură de funcționare este între -25 și +55 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Are o rezistență excelentă la foc, cu o rezistență de 960 °C într-un test cu fir incandescent conform IEC 60695-2-11.

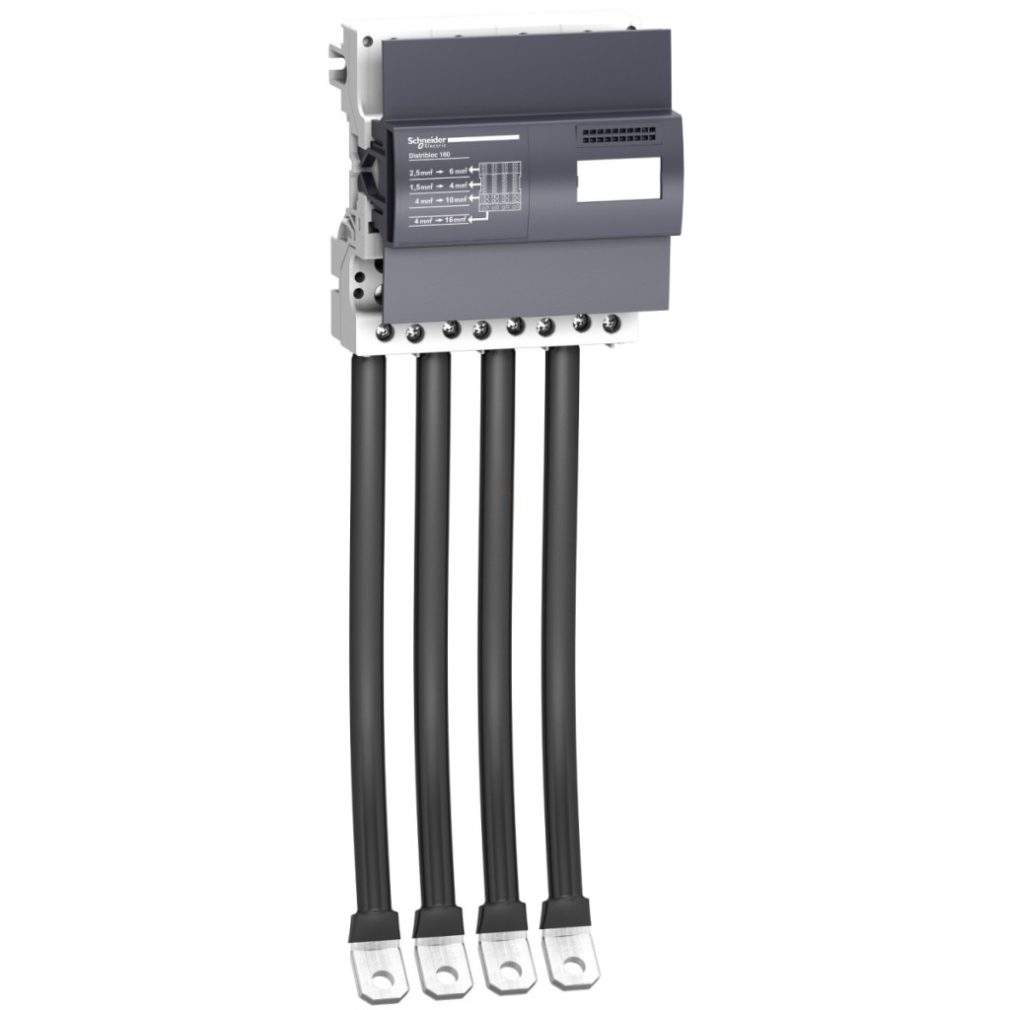

Schneider Electric PrismaSeT - LVS04046 - Distribloc 160 + date tehnice de conectare
Caracteristici principale
Familia de produse: Linergy
Tipul produsului: Bloc de distribuție
Denumirea produsului: Linergy DX
Seriile compatibile: Dulap PrismaSeT PrismaSeT G, dulap PrismaSeT PrismaSeT P, dulap PrismaSeT Prisma PH, PrismaSeT PrismaSeT Pack 250
Categorie: Accesoriu pentru distribuția energiei electrice
Protecție IP: IPxx B
Echipament
Etichete autoadezive pentru identificarea fazelor, Etichetă de identificare, Conexiune flexibilă prefabricată
Condiții de utilizare
Dispozitivele INS40...160 necesită un conector suplimentar (care trebuie comandat separat)
Instalare și compatibilitate
Montare: Șină DIN
Dispozitive compatibile: Acti 9: fix cu protecție la defect la împământare C120 - control: comutator, Acti 9: fix fără protecție la defect la împământare C120 - control: comutator, Acti 9: fix cu protecție împotriva defectelor la împământare iC120 - control: comutator, Acti 9: fix fără protecție împotriva defectelor la împământare iC120 - control: comutator, ComPact: fix INS40 - control: mâner rotativ frontal direct - instalare verticală, ComPact: INS63 fix - comandă: mâner rotativ frontal direct - instalare verticală, ComPact: INS100 fix - comandă: mâner rotativ frontal direct - instalare verticală, ComPact: fix INS125 - control: mâner rotativ frontal direct - instalare verticală, ComPact: fix INS160 - control: mâner rotativ frontal direct - instalare verticală, Multi9: fix NG125 cu protecție împotriva defectelor la împământare - control: comutator, Multi9: fix NG125 fără protecție împotriva defectelor la împământare - control: comutator, Multi9: fix NG125 NA - control: comutator, ComPact: fix NG160 cu protecție împotriva defectelor la împământare - control: comutator, ComPact: fix NG160 fără protecție împotriva defectelor la împământare - control: comutator, ComPact: fix NG160 NA fără protecție împotriva defectelor la împământare - control: comutator, ComPact: fix NSXm fără protecție împotriva defectelor la împământare - control: comutator - instalare verticală, ComPact: fix NSXm cu protecție la defect la împământare - control: comutator - instalare verticală
Caracteristici electrice
Poli: 4P
Tensiune nominală de funcționare [Ue]: 690 V c.a.
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 160 A la 40 °C
Curent nominal de rezistență pe termen scurt [Icw]: 4,5 kA timp de 1 s
Curent nominal de vârf [Ipk]: 20 kA
I²t la activare: 20250000 A².s
Conexiuni - terminale
Distribuție: conector cu arc, 2 x 4...10 mm² (rigid), Distribuție: conector cu arc, 2 x 4...10 mm² (rigid), Distribuție: conector cu arc, 3 x 2,5...6 mm² (flexibil), Distribuție: conector cu arc, 3 x 2,5...6 mm² (rigid), Distribuție: conector cu arc, 7 x 1,5...4 mm² (flexibil), Distribuție: conector cu arc, 7 x 1,5...4 mm² (rigid), Distribuție: conector tip tunel, 1 x 4...16 mm² (flexibil), Distribuție: conector tip tunel, 1 x 4...25 mm² (rigid), Alimentare: cablu cu manșon de capăt
Caracteristici fizice
Diviziuni de 9 mm: 12
Înălțime: 127 mm
Lățime: 108 mm
Adâncime: 48 mm
Culoare: Gri antracit (RAL 7016)
Condiții de mediu
Grad de contaminare: 3
Rezistență la testul cu fir incandescent: 960 °C conform IEC 60695-2-11
Standarde: IEC 60947-7-1, IEC 61439-1 (în interiorul carcasei), IEC 61439-2 (în interiorul carcasei)
Certificări ale produsului: ASTA
Temperatura ambiantă în timpul funcționării: -25...55 °C
