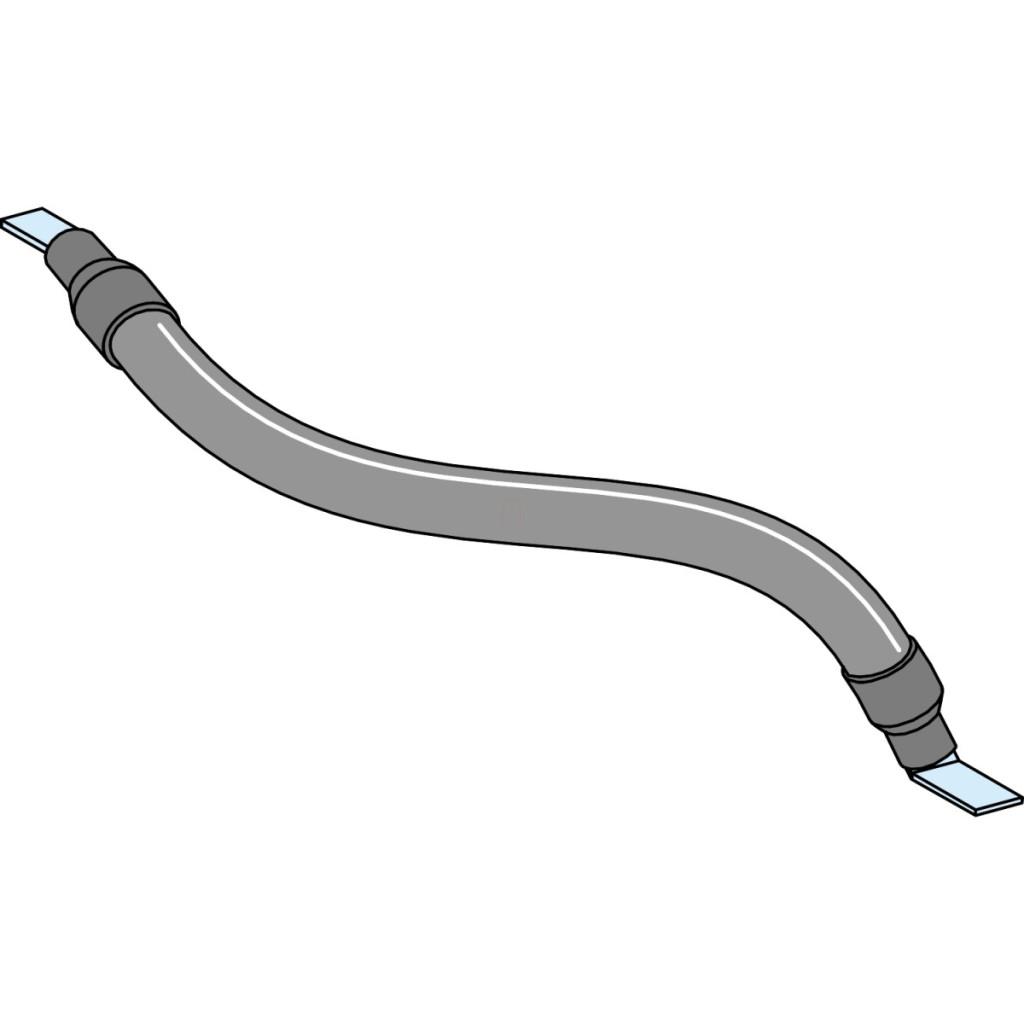

Ca parte a gamei de produse Schneider Electric Linergy DX, conectorul flexibil LVS04047 este o soluție excelentă pentru conectarea sistemelor de alimentare cu energie electrică în sisteme complexe de distribuție electrică. Acest conector flexibil, cu o capacitate de încărcare de 4x125A și o lungime de 240 mm, are un capac special pentru conectarea ușoară și fiabilă la terminalele tunelului. Conectorul flexibil LVS04047 este proiectat în principal pentru conectarea la dulapurile de distribuție PrismaSeT G, PrismaSeT P și PrismaSeT Pack 250 și la blocurile de distribuție Linergy DX. Este compatibil cu o gamă largă de medii de instalare, inclusiv canale de cabluri cu lățimea de 300 mm, montate pe podea sau pe perete, dulapuri cu lățimea de 600-800 mm și sisteme modulare cu lățimea de 555-650 mm. Acest conector este extrem de versatil, oferind o gamă largă de opțiuni de conectare a dispozitivelor. Este compatibil, printre altele, cu seriile de aparate de comutare Multi9 și Acti 9 (cum ar fi întrerupătoarele NG125, C120, iC120) și cu multe elemente din familia de produse ComPact (de la INS40 la INS160), inclusiv versiunile cu sau fără protecție la defect la împământare. Acesta acceptă atât dispozitive de control cu comutator basculant, cât și cu pârghie rotativă, chiar și în cazul instalării verticale. Pentru conectare, este important de reținut că pentru dispozitivele INS40...160 este necesar un conector separat, disponibil la cerere. Printre parametrii tehnici ai produsului LVS04047, este de remarcat curentul nominal de funcționare de 125 A, care îndeplinește cerințele celor mai comune aplicații industriale și comerciale. Lungimea de 240 mm oferă suficientă flexibilitate pentru conectarea sistemelor complexe, permițând în același timp o transmisie sigură și stabilă a energiei. Produsul certificat ASTA este conform cu standardele IEC 61439-1 și IEC 61439-2, care garantează o calitate și fiabilitate ridicate pentru ansamblurile de comutatoare de joasă tensiune. Fiecare set conține 4 elemente de conectare, fiind potrivit pentru construirea de sisteme trifazate complete. Elementele de conectare flexibile Schneider Electric LVS04047 sunt componente valoroase pentru electricieni profesioniști și integratori de sisteme, contribuind la crearea de sisteme de distribuție electrică sigure, fiabile și conforme cu standardele.
Schneider Electric PrismaSeT - LVS04047 -5 NG-INS125 conexiune la Distriblo date tehnice
Caracteristici principale
Familia de produse: Linergy
Grupa de produse: Linergy
Tip de produs: Element de conectare flexibil
Denumire produs: Linergy DX
Produse compatibile: Tablouri de distribuție PrismaSeT G, PrismaSeT P, PrismaSeT Pack 250, bloc de distribuție Linergy DX
Categorie accesorii: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-2, IEC 61439-1
Certificate: ASTA
Specificații tehnice
Curent nominal de funcționare: 125 A
Lungime: 240 mm
Cantitate per set: 4 buc.
Informații privind instalarea
Conectarea dispozitivului la dulap: Bloc de distribuție Linergy DX
Opțiuni de instalare:
- Canal de cablu de podea - lățime 300 mm
- Canal de cablu montat pe perete - lățime 300 mm
- Dulap - lățime 650 mm
- Dulap montat pe podea - lățime 600 mm
- Dulap montat pe perete - lățime 600 mm
- Dulap - lățime 800 mm
- Dulap pachet - lățime 555 mm
- Dulap pachet - lățime 600 mm
Dispozitive compatibile
Multi9: fix NG125 fără protecție la defect la împământare - control: comutator basculant
Multi9: fix NG125 cu protecție la defect la împământare - control: comutator basculant
ComPact: fix INS40/63/100/125/160 - control: buton rotativ direct pe panoul frontal, instalare verticală
Acti 9: fix iC120/C120 cu/fără protecție la defect la împământare - control: comutator basculant
Multi9: NG125 NA fix - control: comutator basculant
ComPact: NG160 NA/NSXm fix cu/fără protecție la defect la împământare - control: comutator basculant
Condiții de utilizare
Notă: INS40...Dispozitivele 160 necesită un conector suplimentar (care trebuie comandat separat)
