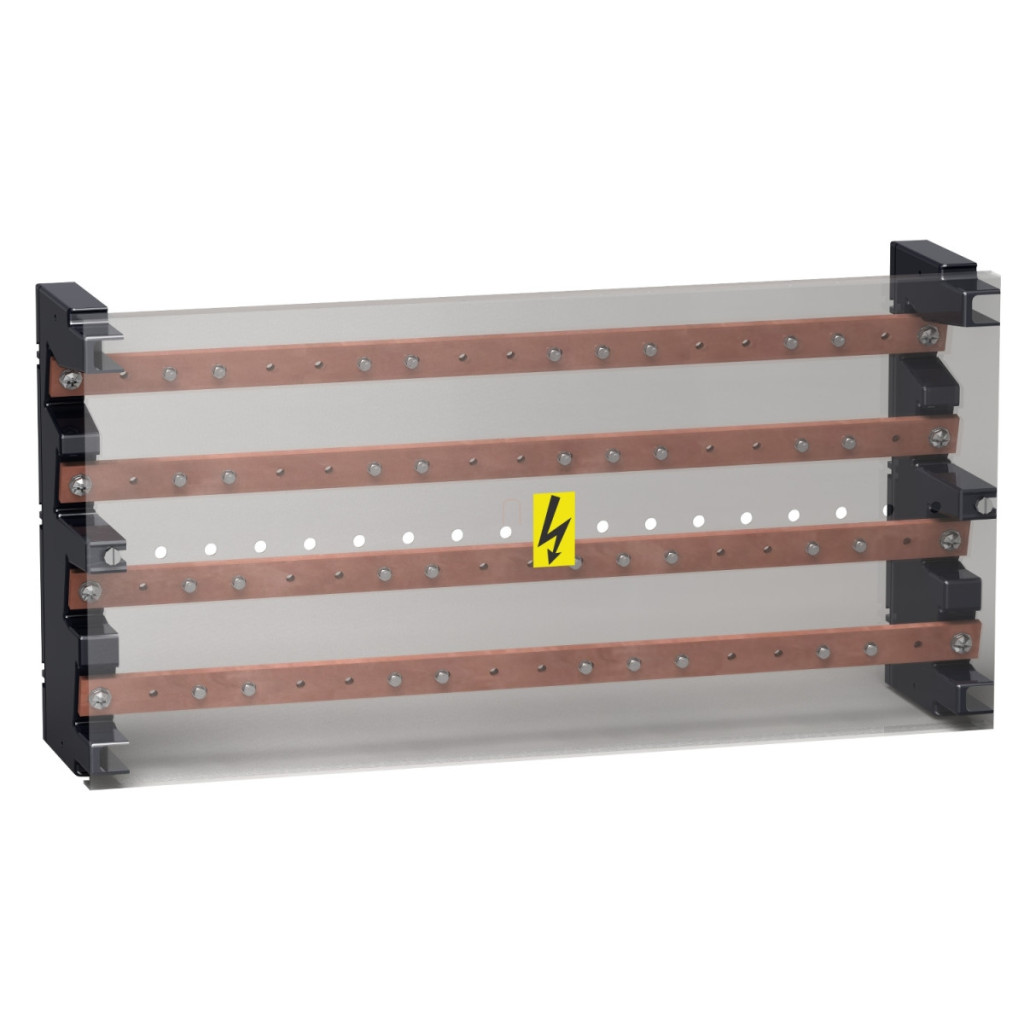

Blocul de distribuție cu bară colectoare LVS04053 din gama de produse Linergy BS de la Schneider Electric este un produs industrial electric de înaltă calitate, conceput în principal pentru sisteme de distribuție și dulapuri de comutație. Acest bloc de distribuție pe mai multe niveluri are un design cu 4 poli și este proiectat pentru 250 de amperi, asigurând o distribuție eficientă a energiei electrice într-o varietate de aplicații. Modelul Linergy BS LVS04053 are 52 de puncte de conectare, ceea ce oferă o mare flexibilitate în proiectarea diverselor sisteme electrice. Acest sistem de bare colectoare este pe deplin compatibil cu carcasele Schneider Electric PrismaSeT G și PrismaSeT P, precum și cu carcasele Spacial. Această compatibilitate versatilă vă permite să integrați cu ușurință produsul în infrastructura existentă sau atunci când construiți un sistem nou. Din punct de vedere tehnic, Linergy BS LVS04053 este extrem de fiabil și sigur. Are o tensiune nominală de funcționare de 440 V c.a. și o tensiune de izolație de 750 V c.a. Rezistența sa la tensiune de impuls este de 8 kV, ceea ce oferă o protecție excelentă împotriva supratensiunilor. Bară colectoare are o capacitate de transport de curent de scurtă durată de 13 kA timp de 1 secundă și un curent nominal de vârf de 30 kA. Valoarea de activare I²t a barei colectoare este de 169000000 A².s, ceea ce oferă o capacitate de rezervă semnificativă în cazul suprasolicitării pe termen scurt și al scurtcircuitelor. Bara colectoare are o secțiune transversală de 20 x 5 mm, ceea ce permite o conducție adecvată a curentului chiar și la o sarcină de 250 amperi, până la o temperatură ambiantă de 40 °C. Produsul este extrem de flexibil în ceea ce privește opțiunile de conectare: sursa de alimentare poate fi conectată cu un cap de cablu sertizat cu un cablu de 50 mm² sau o bară colectoare flexibilă de 20 x 3 mm. Distribuția se face prin șuruburi M6 pe conductoarele de fază și pot fi conectate 13 dimensiuni diferite de cabluri de la 1 la 50 mm². Produsul poate fi montat orizontal sau vertical și poate fi fixat pe o placă de bază plană sau pe un suport Prisma. În ceea ce privește dimensiunile fizice, bara colectoare are o înălțime de 235 mm, o lățime de 470 mm și o adâncime de 115 mm. Dispozitivul are un grad de protecție IPxx B, care este adecvat pentru majoritatea aplicațiilor interioare în care pătrunderea prafului sau a umezelii nu este tipică. Bara colectoare a fost proiectată și fabricată în conformitate cu standardele IEC 61439-1 și IEC 61439-2 pentru utilizare în dulapuri de distribuție și este certificată ASTA, ceea ce garantează o calitate și fiabilitate ridicate.
Schneider Electric PrismaSeT - LVS04053 -Bară colectoare cu trepte, 4P, 250A date tehnice
Caracteristici de bază ale produsului
Familia de produse: Linergy
Tipul produsului: Bloc de distribuție pe mai multe niveluri
Denumirea produsului: Linergy BS
Număr articol: LVS04053
Compatibilitate
Seriile compatibile: Carcasă PrismaSeT G, carcasă PrismaSeT P
Compatibilitate produs: Carcase spațiale
Caracteristici electrice
Număr de poli: 4P
Tensiune nominală de funcționare [Ue]: 440 V c.a.
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 250 A
Curent nominal [In]: 250 A la 40 °C
Curent de scurtă durată [Icw]: 13 kA timp de 1 secundă
Curent nominal de vârf [Ipk]: 30 kA
I²t la activare: 169000000 A².s
Caracteristici fizice
Secțiune transversală a barei colectoare: 20 x 5 mm
Conexiuni: Alimentare: papuc de cablu sertizat 50 mm², Alimentare: șine flexibile, 20 x 3 mm, Distribuție: orificii M6 (fază), 13 x 1...50 mm²
Protecție IP: IPxx B
Metodă de montare: orizontală sau verticală
Suprafață de montare: spate neted, suport vertical prismatic
Dimensiuni
Înălțime: 235 mm
Lățime: 470 mm
Adâncime: 115 mm
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2 (pentru utilizare în interiorul dulapurilor)
Certificări: ASTA
