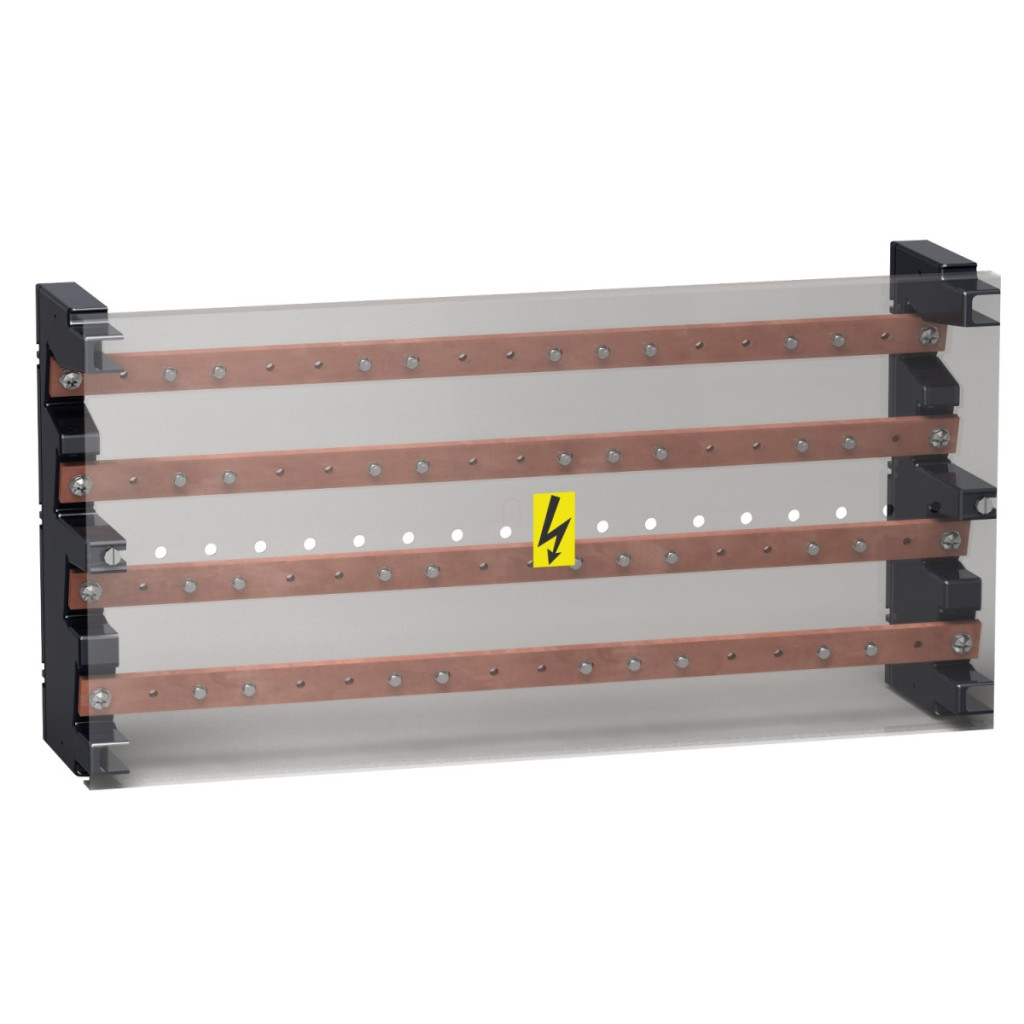

Schneider Electric LINERGY BS LVS04054 este un bloc de distribuție multietajat de înaltă calitate, conceput pentru distribuția eficientă a energiei electrice în sisteme electrice de înaltă performanță. Datorită designului său cu bare colectoare multietajate cu 4 poli, este soluția ideală pentru distribuția energiei electrice în dulapuri electrice unde este necesară o distribuție fiabilă și sigură a energiei electrice. Ca parte a familiei de produse LINERGY BS, acest bloc de distribuție este pe deplin compatibil cu carcasele Schneider Electric PrismaSeT G și PrismaSeT P, precum și cu carcasele Spacial, asigurând o integrare flexibilă într-o varietate de medii de instalare. Poate fi montat vertical sau orizontal, în funcție de ceea ce se potrivește cel mai bine aplicației, și poate fi fixat pe diverse suprafețe de montare, cum ar fi coloanele verticale Prisma, spatele neted sau spatele cu fante. Modelul LVS04054 oferă 52 de puncte de conectare, ideale pentru distribuția versatilă a energiei. Cu un curent nominal de funcționare de 400 amperi, blocul de distribuție oferă performanțe maxime în aplicații industriale și comerciale. Tensiunea nominală de funcționare de 440 V c.a., tensiunea de izolare de 750 V c.a. și tensiunea nominală de rezistență la impulsuri de 8 kV asigură o siguranță electrică excepțională. Blocul de distribuție are o capacitate de transport a curentului de scurtă durată de 20 kA timp de 1 secundă și poate rezista la un curent nominal de scurtcircuit de vârf (Ipk) de până la 40 kA. Valoarea de activare I²t este de 400000000 A².s, ceea ce oferă o protecție excelentă împotriva suprasarcinii și scurtcircuitelor. Designul tehnic al produsului oferă o flexibilitate remarcabilă în ceea ce privește opțiunile de conectare. Secțiunea transversală a barei colectoare este de 32 x 5 mm și acceptă diverse metode de conectare: alimentarea cu energie electrică se poate realiza prin intermediul papucilor de cablu sertizați (50 mm²) sau al șinelor flexibile (32 x 5 mm), în timp ce distribuția este asigurată de orificiile M6 (fază) care acceptă 13 x 1...50 mm². Dimensiunile produsului - 235 mm înălțime, 470 mm lățime și 115 mm adâncime - asigură un design compact, util în aplicații cu spațiu redus. Modelul LVS04054 respectă standardele internaționale stricte, inclusiv IEC 61439-1 și IEC 61439-2 (pentru utilizare în dulapuri), și are certificarea ASTA, care garantează calitatea și siguranța.
Schneider Electric PrismaSeT - LVS04054 - Bară colectoare în trepte, 4P, 400A date tehnice
Caracteristici generale
Familia de produse: Linergy
Tipul produsului: Bloc de distribuție cu mai multe trepte
Denumirea produsului: Linergy BS
Compatibilitate: Dulap PrismaSeT G, Dulap PrismaSeT P, Carcase spațiale
Protecție IP: IPxx B
Caracteristici de instalare
Suprafață de montare: Coloană verticală Prisma, Panou posterior neted, panou posterior cu fante
Metodă de montare: Orizontală sau verticală
Poli: 4P
Caracteristici electrice
Tensiune nominală de funcționare (Ue): 440 V c.a.
Tensiune nominală de izolare (Ui): 750 V c.a.
Tensiune nominală de impuls (Uimp): 8 kV
Curent nominal de funcționare (Ie): 400 A
Curent nominal (In): 400 A (la 40 °C)
Capacitate de transport a curentului pe termen scurt (Icw): 20 kA (timp de 1 secundă)
Curent nominal de vârf la scurtcircuit (Ipk): 40 kA
I²t la pornire: 400000000 A².s
Secțiune transversală a barei colectoare: 32 x 5 mm
Conexiuni
Alimentare: Papuc de cablu presat (50 mm²), Șine flexibile (32 x 5 mm)
Distribuție: Găuri M6 (fază), 13 x 1...50 mm²
Caracteristici fizice
Înălțime: 235 mm
Lățime: 470 mm
Adâncime: 115 mm
Standarde, certificări
Conformitate: IEC 61439-1 (în interiorul dulapului), IEC 61439-2 (în interiorul carcasei)
Certificate: ASTA
