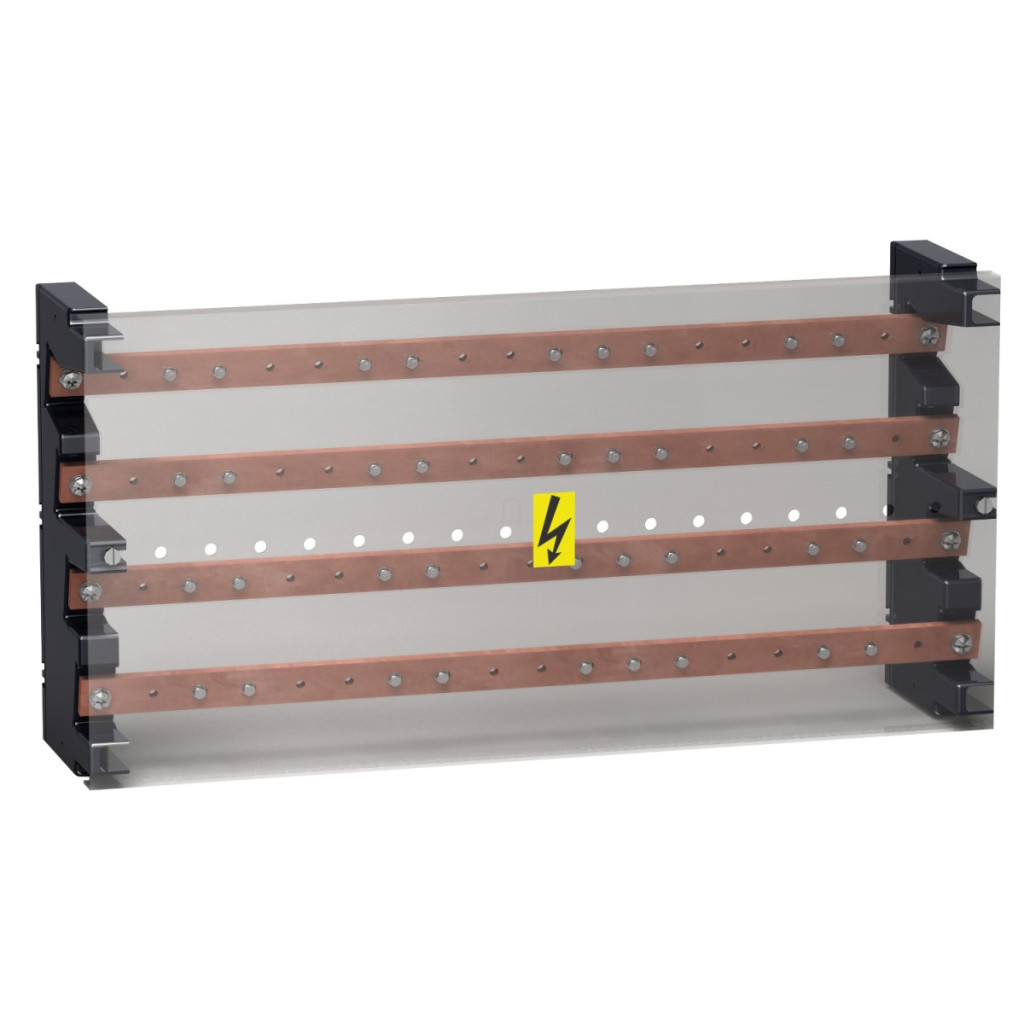

Bară colectoare tip trepte Schneider Electric LINERGY BS este o componentă electrică premium dezvoltată pentru dulapurile de distribuție PrismaSeT, asigurând distribuția fiabilă a energiei electrice în aplicații industriale și comerciale. Bară colectoare de tip LVS04055, cu 4 poli, cu o sarcină de 630 A, are 52 de opțiuni de conectare, fiind alegerea ideală pentru sisteme de distribuție complexe. Acest design al barei colectoare cu mai multe trepte facilitează o implementare mai clară și mai sigură a sistemelor cu cabluri dense. Bara de distribuție LINERGY BS este compatibilă cu dulapurile de distribuție PrismaSeT G și PrismaSeT P, precum și cu carcasele din seria Spacial. Instalarea este flexibilă, cu montare verticală sau orizontală pe o placă de bază cu fante, rack Prisma sau placă de bază plată. Șinele de cupru de 32 x 8 mm oferă o capacitate de încărcare ridicată, în timp ce dimensiunile compacte ale sistemului (235 x 470 x 115 mm) permit utilizarea optimă a spațiului. Bară colectoare Linergy BS are proprietăți electrice remarcabile. Cu un curent nominal de funcționare de 630 A, funcționează fiabil chiar și la o temperatură ambiantă de 40 °C. Nivelul de protecție IPxx B oferă o protecție adecvată în mediul de aplicare prevăzut. Cu o tensiune nominală de funcționare de 440 V c.a. și o tensiune de izolație de 750 V c.a., este garantată și o tensiune nominală de rezistență la impulsuri de 8 kV. Rezistența la curent de scurtcircuit de scurtă durată (Icw) a barei colectoare este de 25 kA timp de 1 secundă, în timp ce rezistența la curent impuls (Ipk) este de 40 kA. Valoarea I²t de activare este de 625.000.000 A².s, ceea ce oferă proprietăți excelente de protecție la suprasarcină. Flexibilitatea opțiunilor de conectare este asigurată de papuci de cablu cu fixare prin presare (50 mm²) pe partea de alimentare, șine flexibile (32 x 8 mm) și orificii M6 (13 x 1...50 mm²) pe partea de distribuție. Bara colectoare de distribuție Linergy BS a fost testată în conformitate cu standardele IEC 61439-1 și IEC 61439-2, este amplasată într-o carcasă și are certificare ASTA, care garantează o funcționare sigură și standardizată în orice sistem compatibil. Bara colectoare Schneider Electric LVS04055 este, prin urmare, alegerea ideală pentru aplicații profesionale în care distribuția fiabilă a energiei, instalarea flexibilă și rezistența ridicată la curent de scurtcircuit sunt factori cheie.
Schneider Electric PrismaSeT - LVS04055 - Bară colectoare în trepte, 4P, 630A date tehnice
Caracteristici generale
Familia de produse: Linergy
Tipul produsului: Bară colectoare de distribuție cu mai multe trepte
Denumirea produsului: Linergy BS
Compatibilitate: Dulap de distribuție PrismaSeT G, Dulap de distribuție PrismaSeT P, Carcase spațiale
Protecție: IPxx B
Caracteristici de instalare
Suprafață de montare: Placă spate cu fante, rack Prisma, panou posterior neted
Metodă de montare: verticală sau orizontală
Poli: 4P
Caracteristici electrice
Tensiune nominală de funcționare: 440 V c.a.
Tensiune nominală de izolare: 750 V c.a.
Tensiune nominală de impuls: 8 kV
Curent nominal de funcționare: 630 A
Curent nominal: 630 A (la 40 °C)
Curent de rezistență la scurtcircuit de scurtă durată: 25 kA (timp de 1 secundă)
Curent de rezistență la supratensiune: 40 kA
I²t la activare: 625000000 A².s
Caracteristici fizice
Secțiune transversală a barei colectoare: 32 x 8 mm
Conexiuni: Alimentare: papuc de cablu sertizat 50 mm², șine flexibile 32 x 8 mm; Distribuție: orificii M6 (fază), 13 x 1...50 mm²
Înălțime: 235 mm
Lățime: 470 mm
Adâncime: 115 mm
Standarde și certificări
Standarde: IEC 61439-1 (încorporat în carcasă), IEC 61439-2 (încorporat în carcasă)
Certificări: ASTA
