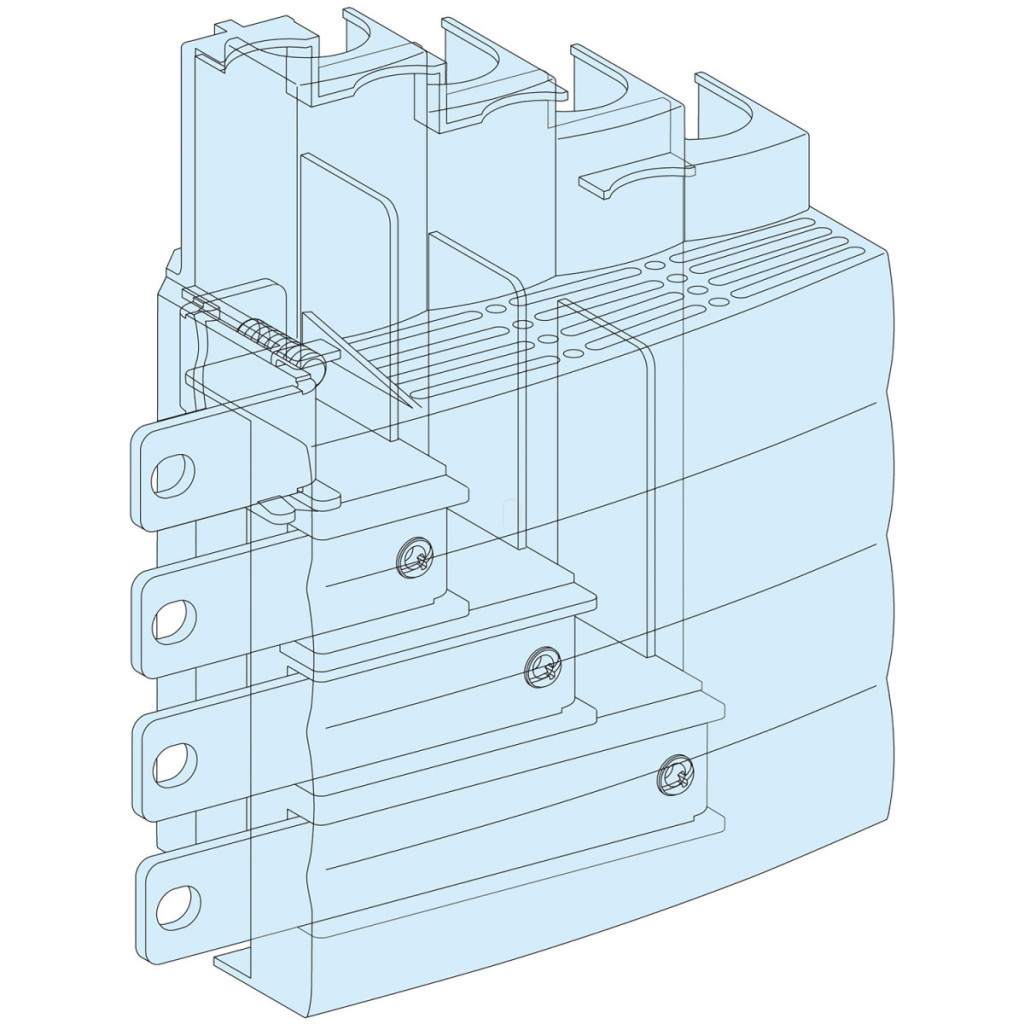

Blocul de conectare de intrare Schneider Electric LVS04066 este o componentă esențială a gamei de produse PrismaSeT G, special concepută pentru întrerupătoarele NSX/INS/INV250. Acest bloc cu 4 poli, montat în partea superioară, este ideal pentru dulapuri de distribuție cu lățimea de 600 mm și reprezintă alegerea perfectă atât pentru sistemele electrice industriale, cât și pentru cele comerciale. Blocul de conectare la sursa de alimentare LVS04066 oferă o flexibilitate excepțională în timpul instalării, deoarece este compatibil cu o gamă largă de carcase PrismaSeT G, inclusiv versiuni de podea, montate pe perete și cu canal pentru accesorii. Produsul suportă versiuni cu lățimea de 600 mm și 850 mm și poate fi utilizat și cu carcase PrismaSeT Pack 250. Produsul certificat ASTA respectă cele mai stricte standarde internaționale (IEC 61439-1, IEC 61439-2), asigurând fiabilitate și siguranță pe termen lung. Blocul de conectare are o gamă largă de compatibilitate cu întrerupătoarele din seria ComPact de la Schneider Electric. Poate fi utilizat cu diferite tipuri de întrerupătoare, cum ar fi NSX100-160 și NSX250 fixe, fără protecție la defect la împământare, cu comanda basculantă, precum și întrerupătoarele INS250, INV100, INV160, INV200 și INV250, care au comanda directă cu mâner rotativ pe panoul frontal. Produsul permite instalarea orizontală, ceea ce facilitează proiectarea sistemului și întreținerea ulterioară. Din punct de vedere tehnic, LVS04066 are un curent nominal de funcționare (Ie) de 250 A, ceea ce permite manipularea în siguranță a sarcinilor semnificative. Greutatea netă a produsului este de 1,36 kg, iar fiecare unitate de ambalare conține 1 bucată. Dimensiunile exacte ale blocului de conectare sunt detaliate în documentația tehnică, care include o lățime de 139 mm, o înălțime de 207,8 mm și o adâncime de 191,5 mm pe o parte și o lățime de 45,2 mm, o înălțime de 140 mm și o adâncime de 111 mm pe cealaltă parte. Aceste dimensiuni precise contribuie la asigurarea unei potriviri perfecte și a compatibilității cu dulapurile PrismaSeT.
Schneider Electric PrismaSeT - LVS04066 - Bloc conector Betáp. NS-INS250, date tehnice superioare
Caracteristici generale
Familia de produse: PrismaSeT
Denumirea familiei de produse: PrismaSeT G
Tipul produsului sau al componentei: Bloc de conectare de intrare
Denumirea produsului: PrismaSeT Dulap PrismaSeT G, Dulap PrismaSeT PrismaSeT Pack 250
Categorie accesoriu/componentă separată: Accesoriu de conectare
Standarde: IEC 61439-2 (în interiorul dulapului), IEC 61439-1 (în interiorul dulapului) Certificări ale produsului: ASTA Parametri tehnici Locație conexiune: Partea superioară Descriere instalare: Carcasă montată pe podea - lățime 600 mm, Carcasă montată pe perete - lățime 600 mm, Carcasă montată pe podea - lățime 850 mm, Carcasă Pack - lățime 600 mm, Carcasă montată pe podea + conductă - 600 + 300 mm, Dulap montat pe perete + conductă - 600 + 300 mm
Dispozitive instalabile: ComPact: INS250 fix, INV250, INV100, INV160, INV200, NSX100...160 și NSX250 fără protecție la defect la împământare, instalare orizontală Curent nominal de funcționare [Ie]: 250 A Greutate netă: 1,36 kg
Cantitate per set: 1 bucată
Dimensiuni
Lățime: 139 mm / 45,2 mm
Înălțime: 207,8 mm / 140 mm
Adâncime: 191,5 mm / 111 mm
