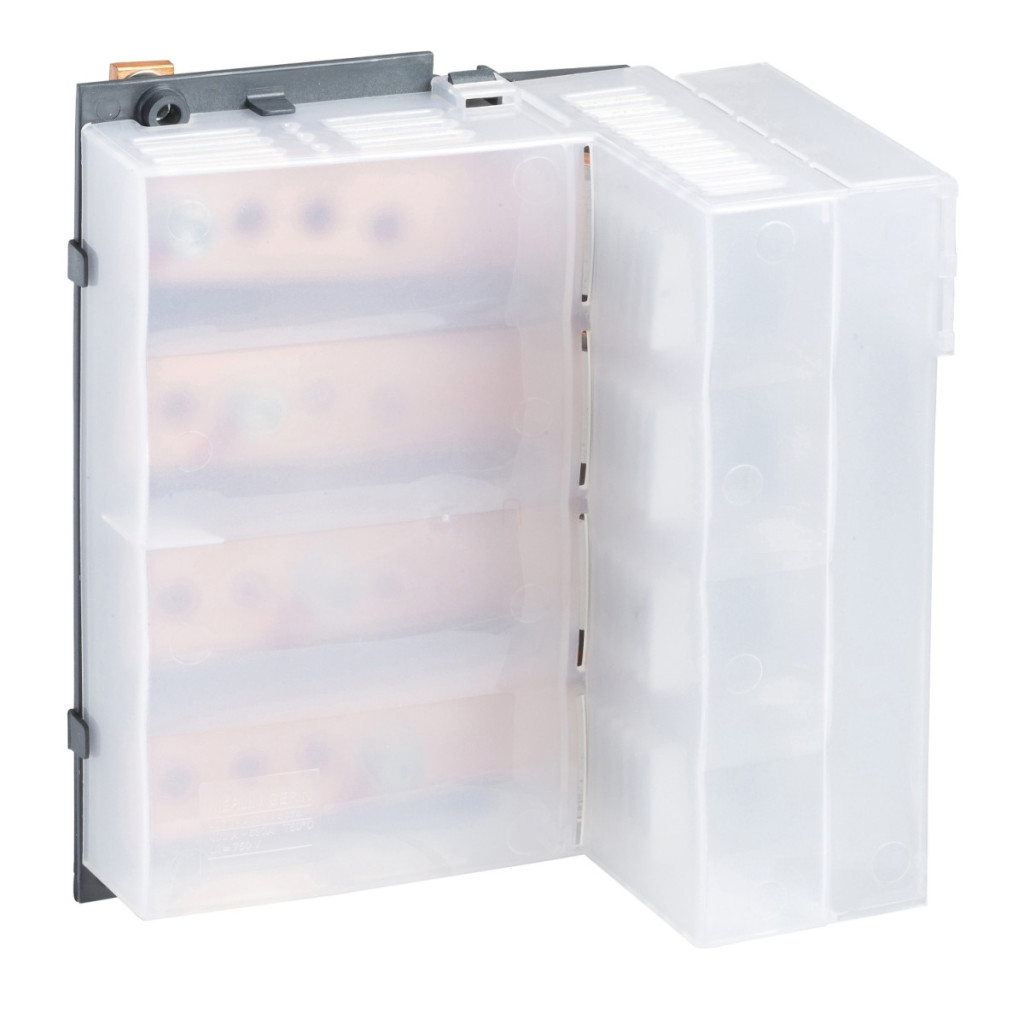

Blocul de conectare a sursei de alimentare LVS04071 din gama de produse Linergy BW de la Schneider Electric este o componentă electrică de înaltă calitate, dezvoltată special pentru sistemele de distribuție PrismaSeT. Acest bloc de conectare cu 4 poli (4P) asigură o conexiune de alimentare fiabilă pentru întrerupătoarele și comutatoarele NSX630, CVS630, INS500...630 și INV500...630, toate în versiuni montate din fabrică. Produsul este special conceput pentru integrarea în dulapurile de distribuție Schneider Electric PrismaSeT G și PrismaSeT P și este utilizat pentru conectarea barelor colectoare Linergy BW. Blocul de conectare LVS04071 poate suporta un curent nominal de funcționare (Ie) de până la 630 A, ceea ce îl face alegerea ideală pentru sistemele cu sarcini mai mari. Este compatibil cu întrerupătoarele ComPact NSX630 (fără protecție la defect la pământ, design cu manetă orizontală), întrerupătoarele EasyPact CVS630, precum și comutatoarele ComPact INS500...630 și ComPact INV500...630 (cu design cu manetă rotativă montată direct în față). Blocul LVS04071 oferă opțiuni flexibile de instalare: poate fi utilizat în carcase PrismaSeT P cu lățimea de 650 mm, carcase PrismaSeT G cu lățimea de 850 mm și combinații de carcase PrismaSeT G cu lățimea de 600 + 300 mm, montate pe podea sau pe perete, + canale pentru cabluri. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și este certificat ASTA, ceea ce garantează o calitate și siguranță fiabile. Pentru a facilita planificarea, desenul tehnic detaliat include dimensiunile exacte: produsul are dimensiuni totale de 216 × 184,3 × 119,6 mm, ceea ce îl face ușor de integrat în sistemele de distribuție adecvate. Blocul de conectare Linergy BW se integrează perfect în conceptul cuprinzător al sistemului de distribuție Schneider Electric, asigurând o instalare rapidă, sigură și standardizată. Componenta LVS04071 cântărește doar 2,86 kg și este livrată într-un ambalaj ușor de manevrat. Designul său contribuie semnificativ la funcționarea fiabilă și sigură a sistemelor de distribuție electrică, reducând timpul de instalare și potențialele erori. Produsul este recomandat în mod obișnuit pentru contractorii electrici și integratorii de sisteme care construiesc sau instalează dulapuri de distribuție PrismaSeT.
Schneider Electric PrismaSeT - LVS04071 - Bloc de conectare la sursa de alimentare NS630 date tehnice
Informații generale
Familia de produse: Linergy
Produs: Linergy BW
Tipul produsului: Bloc de conectare la sursa de alimentare
Denumirea produsului: Linergy BW
Compatibilitatea produsului: Dulap de distribuție PrismaSeT G, Dulap de distribuție PrismaSeT P, Sistem de bare colectoare Linergy BW
Categorie accesorii: Accesoriu de distribuție a energiei
Accesorii incluse: Conexiune
Standarde: IEC 61439-1 (în interiorul carcasei), IEC 61439-2 (în interiorul dulapului)
Certificări produs: ASTA
Parametri tehnici
Conexiune dispozitiv dulap: Sistem de bare colectoare Linergy BW
Poli: 4P
Descrierea instalării: Dulap - lățime 650 mm, Dulap de podea - lățime 850 mm, Dulap de podea + canal - lățime 600 + 300 mm, Dulap montat pe perete + conductă - lățime 600 + 300 mm
Dispozitive instalabile: ComPact: NSX630 fix fără protecție la defect la împământare - control: manetă orizontală, ComPact: INS500 fix...630 - control: manetă rotativă directă pe panoul frontal, design orizontal, ComPact: INV500...630 fix - control: manetă rotativă directă pe panoul frontal, design orizontal, EasyPact: CVS630 fix fără protecție la defect la împământare - control: pârghie orizontală
Curent nominal de funcționare [Ie]: 630 A
Cantitate în stoc: set de 1 bucată
