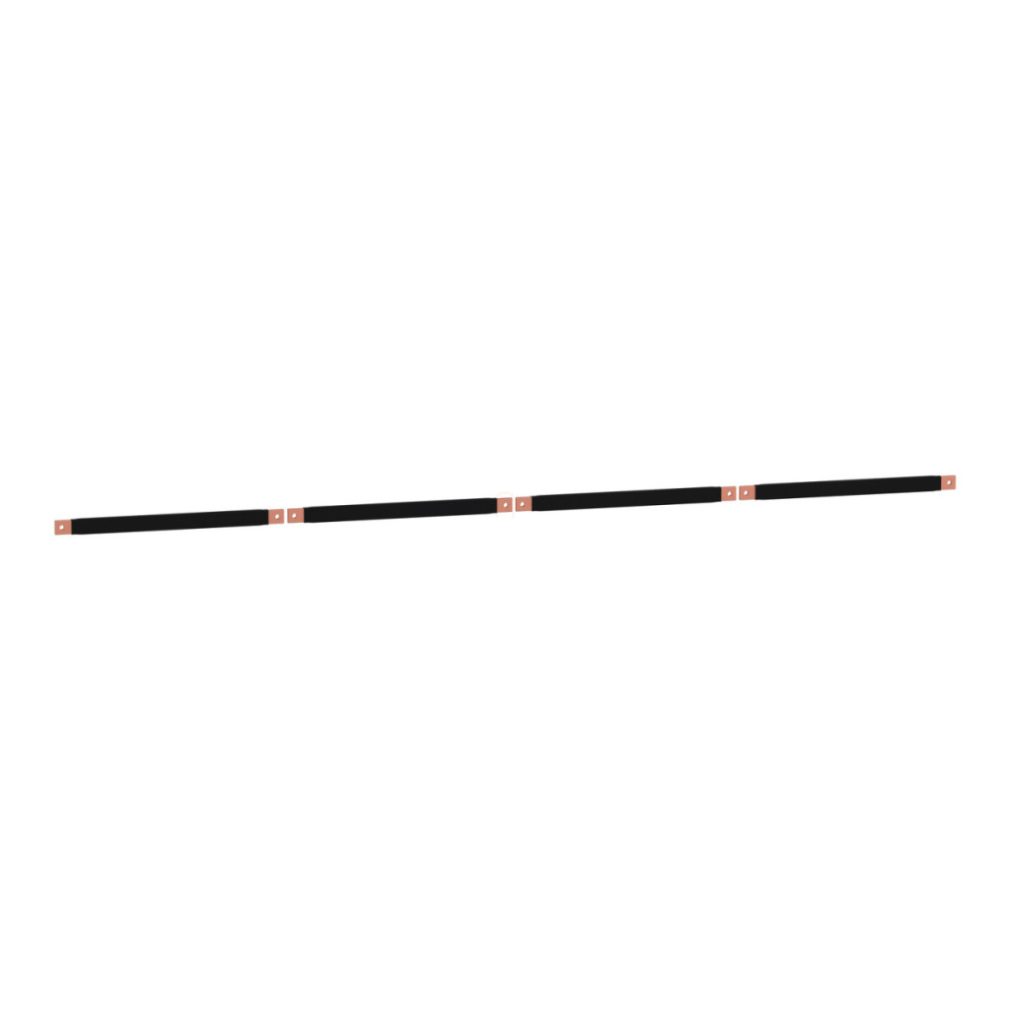

Gama de produse Schneider Electric Linergy BW, numărul de model LVS04073, cu conectori din cupru, oferă o soluție extrem de versatilă pentru întrerupătoarele de tip NSX/CVS/INS-INV 4P 630A și sursele de alimentare universale. Acest conector de alimentare de calitate superioară face parte din gama de produse Linergy, care oferă soluții concepute pentru sistemele de carcase PrismaSeT G și P, asigurând o distribuție optimă a energiei și conexiuni sigure. Conectorul LVS04073 este proiectat special pentru aplicații cu curent ridicat, cu un curent nominal de funcționare de 630 A. Produsul este ideal pentru o varietate de situații de instalare, deoarece este compatibil cu conducte de carcasă cu lățimea de 300 mm, conducte montate pe podea și conducte montate pe perete. Inginerii Schneider Electric au pus un accent deosebit pe aplicabilitatea universală a produsului, astfel încât conectorul LVS04073 poate fi utilizat cu multe tipuri diferite de întrerupătoare, inclusiv ComPact NSX400 și NSX630, EasyPact CVS400 și CVS630, precum și ComPact INS320...400, INS500...630, INV320...400 și INV500...630, indiferent dacă au sau nu protecție împotriva defectelor la împământare. Designul produsului permite conectarea atât a comutatoarelor verticale, cât și a întreruptoarelor rotative montate direct pe panoul frontal. Culoarea sa antracit (RAL 7016) se potrivește elegant cu aparatele de comutație moderne, iar designul său robust garantează o durată lungă de viață și o funcționare fiabilă. Produsul este conform cu standardele IEC 61439-1 și IEC 61439-2 și are certificare ASTA, ceea ce dovedește conformitatea sa cu cele mai înalte cerințe de siguranță și calitate. Conectorul LVS04073 este disponibil într-un set, fiecare pachet conținând 4 conectori, ceea ce îl face o soluție ideală pentru sistemele trifazate + neutru.
Schneider Electric PrismaSeT - LVS04073 - Conector NS-INS400/630 și date tehnice ale conectorului universal
Date generale
Familia de produse: Linergy
Grupa de produse: Linergy
Tipul produsului: Conector
Denumirea produsului: Linergy BW
Produse compatibile: Carcasă PrismaSeT G, carcasă PrismaSeT P, șine Linergy BW
Categorie accesorii: Accesoriu pentru distribuția energiei electrice
Standarde: IEC 61439-1 (în interiorul dulapului), IEC 61439-2 (în interiorul dulapului)
Certificate: ASTA
Parametri tehnici
Dispozitiv conectabil: bloc universal de alimentare cu energie electrică
Număr de poli: 4P
Curent nominal de funcționare [Ie]: 630 A
Descrierea instalării: canal de dulap cu lățimea de 300 mm, canal montat pe podea cu lățimea de 300 mm, canal montat pe perete cu lățimea de 300 mm
Culoare: Gri antracit (RAL 7016)
Cantitate per set: 4 buc.
Compatibilitate
Produsul este compatibil cu următoarele întrerupătoare automate:- ComPact: NSX400 fix fără protecție la defect la împământare - comanda cu comutator vertical - ComPact: NSX400 fix fără protecție la defect la împământare - comanda directă cu buton rotativ pe panoul frontal - ComPact: NSX400 fix fără protecție la defect la împământare - comutator vertical cu basculă
- EasyPact: CVS400 fix fără protecție la defect la împământare - comutator vertical cu basculă
- EasyPact: CVS630 fix fără protecție la defect la împământare - comutator vertical cu basculă
- EasyPact: CVS400 fix fără protecție la defect la împământare - comutator rotativ direct pe panoul frontal
- EasyPact: CVS630 fix fără protecție la defect la împământare - comanda rotativă directă pe panoul frontal
- EasyPact: CVS400 fix cu protecție la defect la împământare - comanda cu comutator basculant vertical
- EasyPact: CVS630 fix fără protecție la defect la împământare - comutator vertical cu basculă
- ComPact: NSX630 fix fără protecție la defect la împământare - comutator vertical cu basculă
- ComPact: NSX630 fix fără protecție la defect la împământare - comanda rotativă directă de pe panoul frontal
- ComPact: NSX630 fix cu protecție la defect la împământare - comanda cu comutator vertical
- ComPact: INS320...400 - comanda rotativă directă pe panoul frontal
- ComPact: INS500...630 fix - comanda rotativă directă pe panoul frontal
- ComPact: INV320...400 fix - comanda rotativă directă pe panoul frontal
- ComPact: INV500...630 - comanda rotativă directă pe panoul frontal
Caracteristici fizice
Dimensiuni: Conform desenului produsului, dimensiunile principale sunt: 534 x 36 x 32 mm și 460 x 13 x 9 mm
