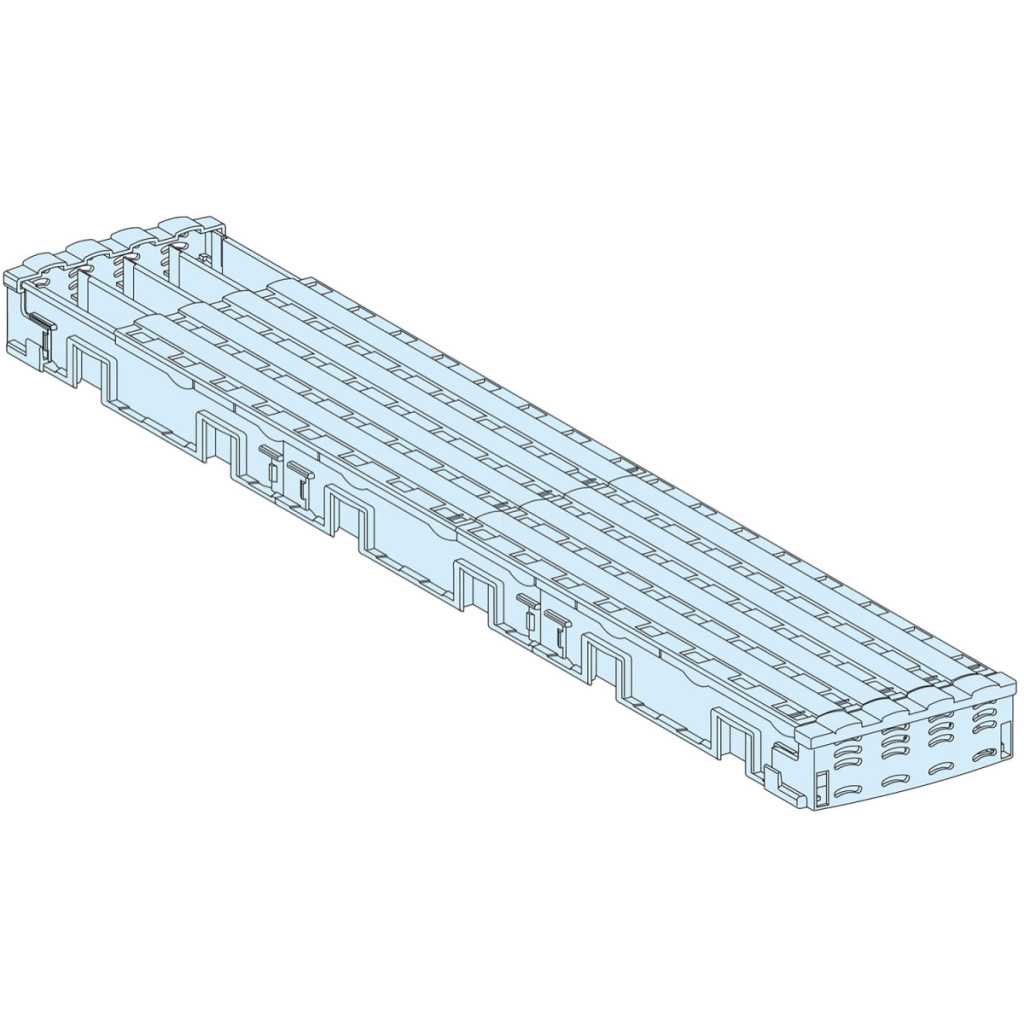

Bară colectoare izolată LVS04104 din gama de produse Linergy BW de la Schneider Electric este o soluție profesională pentru proiectarea sistemelor electrice. Această bară colectoare izolată cu design 4P, montabilă vertical, cu lungimea de 450 mm, este alegerea perfectă pentru echipamentele moderne de distribuție, în special datorită compatibilității sale cu dulapurile PrismaSeT G și PrismaSeT P. Bara colectoare Linergy BW LVS04104 are proprietăți electrice excelente, cu un curent nominal de funcționare de 125 A. Funcționează în mod fiabil cu o tensiune nominală de izolare de 500 V c.a. și o tensiune nominală de impuls de 8 kV. Caracteristicile sale de scurtcircuit sunt, de asemenea, remarcabile: are un curent nominal de scurtă durată de 8,5 kA (pentru 1 secundă) și un curent nominal de vârf de 20 kA. Valoarea I²t de activare este de 72250 kA².s, ceea ce este deosebit de bun pentru această categorie de produse. Bară colectoare are un grad de protecție IPxx B. Produsul este deosebit de versatil în ceea ce privește opțiunile de instalare. Poate fi utilizat în dulapuri de comutație cu lățimea de 650 mm, dulapuri de podea sau de perete cu lățimea de 600 mm, conducte de podea sau de perete cu lățimea de 300 mm și dulapuri ambalate. Poziția sa de funcționare este în partea din spate și poate fi montată vertical. Are orificii filetate M6 pentru conectare, care sunt amplasate la fiecare 25 mm pe bara colectoare. Dimensiunile sale sunt 450 mm lungime, 85 mm înălțime și 35 mm adâncime. Bară colectoare Linergy BW LVS04104 respectă standardele internaționale stricte, inclusiv IEC 61439-1 și IEC 61439-2, și este certificată ASTA. Compatibilitatea sa cu sistemele Schneider Electric PrismaSeT asigură faptul că instalatorii și integratorii de sisteme pot integra cu ușurință această componentă în ansambluri complete de comutatoare, garantând fiabilitatea și performanța sistemului. Produsul este ideal pentru utilizarea în medii în care este important să se proiecteze sisteme electrice sigure, fiabile și durabile.
Schneider Electric PrismaSeT - LVS04104 - Șină compactă Powerclip 125A 4P lungime=450 date tehnice
Caracteristici produs
Familia de produse: Linergy
Linie de produse: Linergy
Tip de produs: Bară colectoare
Denumire produs: Linergy BW
Compatibilitate: Carcase PrismaSeT G și PrismaSeT P
Protecție IP: IPxx B
Descriere: Șină izolată
Cantitate: 1 buc.
Parametri tehnici
Poli: 4P
Direcție de montare: Verticală, poziție de funcționare: spate
Opțiuni de instalare: Dulap de comutație - lățime 650 mm, Dulap de podea - lățime 600 mm, Dulap de perete - lățime 600 mm, conductă de podea - lățime 300 mm, conductă de perete - lățime 300 mm, dulap ambalat
Tensiune nominală de izolare [Ui]: 500 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 125 A
Curent nominal de scurtă durată [Icw]: 8,5 kA (1 s)
Curent nominal de vârf [Ipk]: 20 kA
I²t la activare: 72250 kA².s
Curent admisibil: 125 A
Caracteristici fizice
Lungime: 450 mm
Înălțime: 85 mm
Adâncime: 35 mm
Tip conexiune bară colectoare: orificiu filetat M6
Distanță conexiune: la fiecare 25 mm
Standarde și certificări
Standarde: IEC 61439-2, IEC 61439-1
Certificări de produs: ASTA
