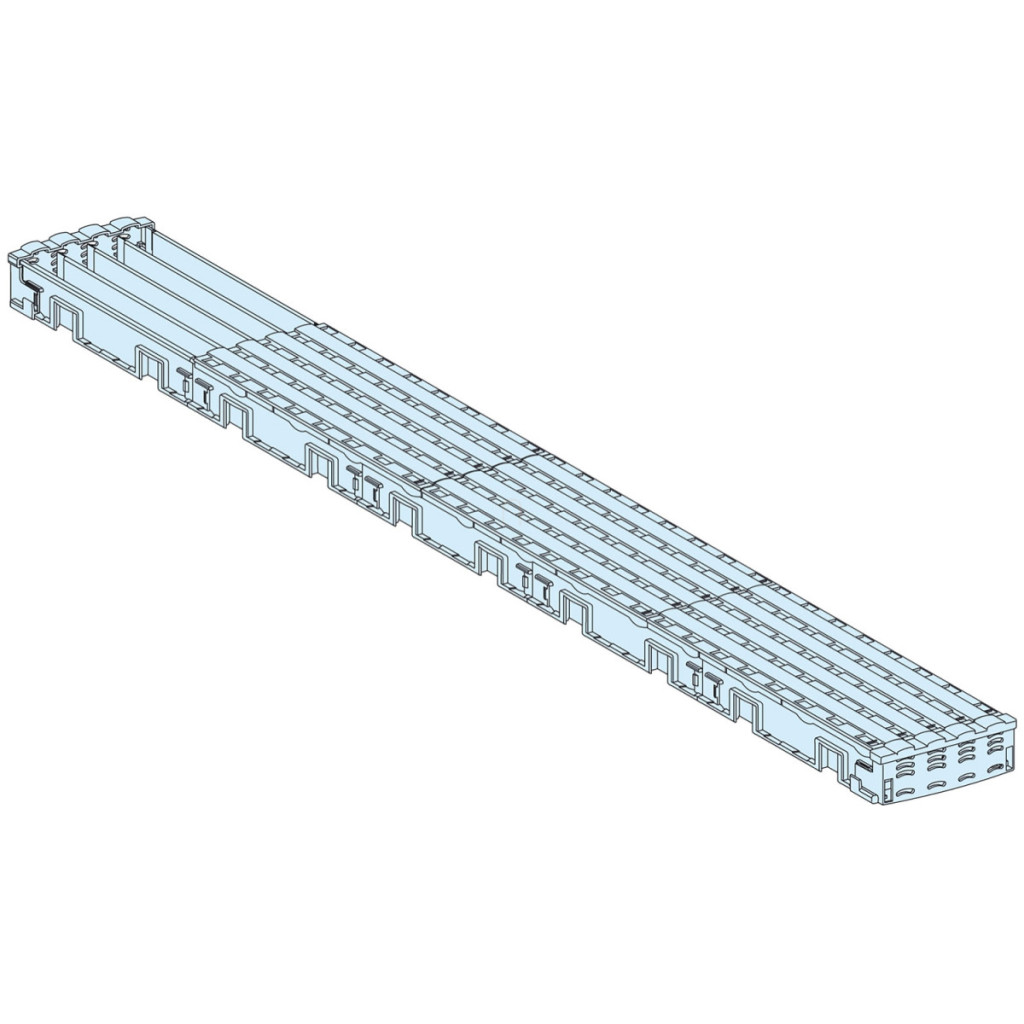

Bară colectoare izolată LVS04108 din gama de produse Linergy BW de la Schneider Electric este o alegere excelentă pentru dulapuri electrice profesionale și tablouri de distribuție. Această bară colectoare verticală compactă cu 4 poli și 125 A asigură în mod eficient conducerea corespunzătoare a curentului în diverse aplicații, totul într-un design izolat care sporește siguranța și fiabilitatea. Bara colectoare izolată Linergy BW oferă compatibilitate completă cu gama de produse PrismaSeT, inclusiv dulapurile de comutație PrismaSeT G și PrismaSeT P. Acest model este special conceput pentru aplicații precum carcase cu lățimea de 650 mm, dulapuri cu lățimea de 600 mm montate pe podea și pe perete și canale de cabluri cu lățimea de 300 mm montate pe podea și pe perete. Flexibil în diverse situații de instalare, produsul poate fi utilizat în mod optim în poziția de montare din spate. Cu o lungime de 750 mm, o înălțime de 85 mm și o adâncime de 35 mm, bara colectoare verticală LVS04108 oferă dimensiuni compacte, oferind în același timp performanțe profesionale. Bara colectoare izolată are caracteristici electrice remarcabile. Are o tensiune nominală de izolare (Ui) de 500 V c.a. și o tensiune nominală de rezistență la impulsuri (Uimp) de 8 kV, ceea ce oferă o protecție adecvată împotriva supratensiunilor. Cu un curent nominal de funcționare de 125 A, poate rezista la un curent nominal de defect de scurtă durată de 8,5 kA (timp de 1 secundă). Produsul oferă o rezistență nominală dinamică la scurtcircuit de 20 kA și are o valoare I²t de 72250 kA².s la pornire. Opțiunile de conectare sunt flexibile, cu orificii filetate M6 și un pas de conectare de 25 mm, ceea ce este deosebit de avantajos la proiectarea sistemelor modulare. Bară colectoare LVS04108 are un grad de protecție IPxx B și respectă standardele stricte IEC 61439-1 și IEC 61439-2. Este certificată ASTA, ceea ce garantează fiabilitatea și siguranța produsului chiar și în cele mai exigente aplicații industriale.
Schneider Electric PrismaSeT - LVS04108 -Bară colectoare compactă Powerclip 125A 4P lungime=750 date tehnice
Caracteristici generale
Familia de produse: Linergy
Tipul produsului: Bară colectoare
Denumirea produsului: Linergy BW
Compatibilitate: Dulap de distribuție PrismaSeT G, dulap de distribuție PrismaSeT P
Grad de protecție IP: IPxx B
Descriere bară colectoare: Bară colectoare izolată
Cantitate per set: 1 bucată
Specificații tehnice
Poli: 4P
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare: Carcasă - lățime 650 mm, Dulap de podea - lățime 600 mm, Dulap de perete - lățime 600 mm, Canal de cabluri vertical – lățime 300 mm, Canal de cabluri montat pe perete – lățime 300 mm
Tensiune nominală de izolare [Ui]: 500 V c.a.
Tensiune nominală de rezistență la impulsuri [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 125 A
Curent nominal de rezistență pe termen scurt [Icw]: 8,5 kA (1 s)
Curent nominal de rezistență la scurtcircuit dinamic [Ipk]: 20 kA
I²t la activare: 72250 kA².s
Curent admisibil: 125 A
Caracteristici fizice
Lungime: 750 mm
Înălțime: 85 mm
Adâncime: 35 mm
Tip conexiune bară colectoare: orificiu filetat M6
Distanță conexiune: Conexiune la fiecare 25 mm
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări ale produsului: ASTA
