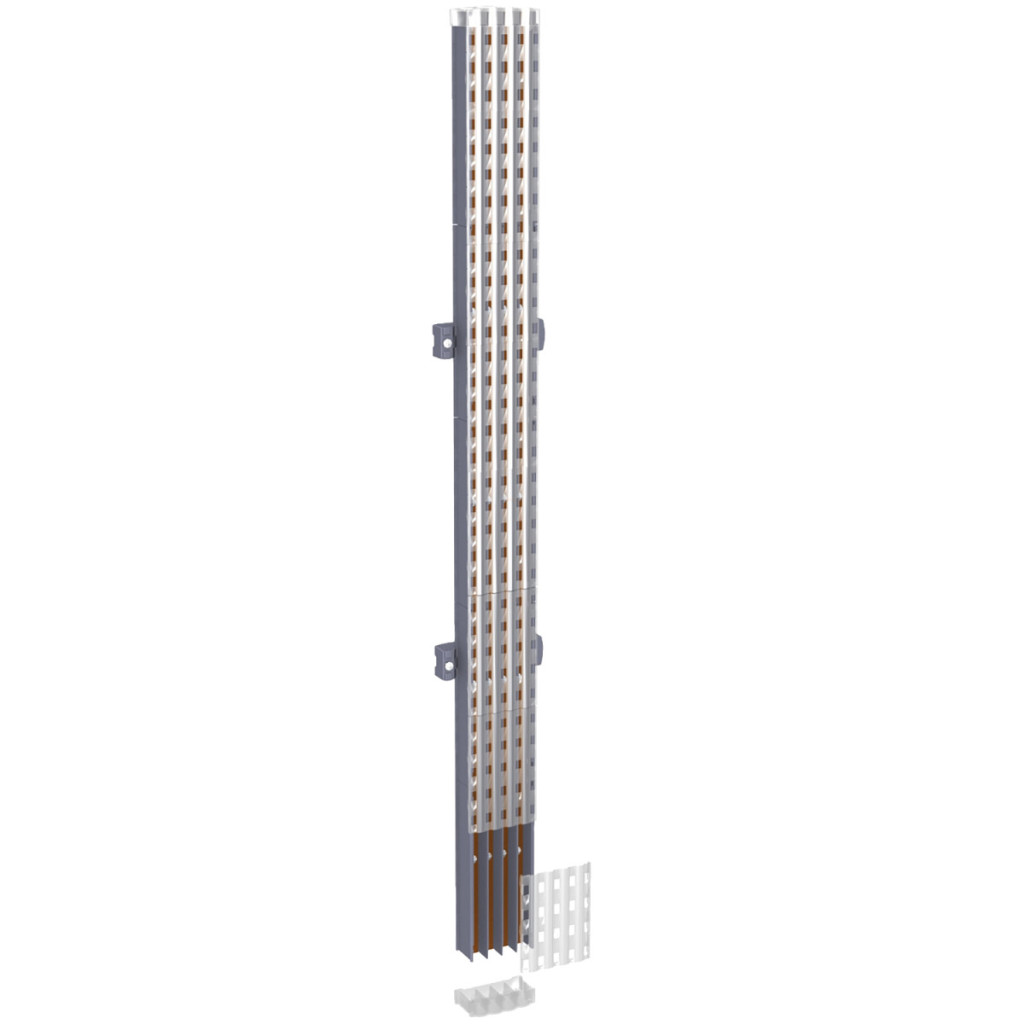

Bară colectoare Schneider Electric PrismaSeT - LVS04112 Linergy BW este o componentă electrică profesională, ideală pentru utilizarea în sisteme complexe de distribuție. Această bară colectoare cu 3 poli, cu o putere nominală de 250 A, izolată, montată vertical, are o lungime de 1000 mm și este soluția optimă pentru sistemele de mare putere. Acest membru al familiei de produse Linergy BW este compatibil cu sistemele de carcase PrismaSeT G și PrismaSeT P de la Schneider Electric, ceea ce îl face perfect integrabil în dulapurile de comutație moderne. Bara colectoare cu numărul de articol LVS04112 are un grad de protecție IPxx B, care oferă o protecție adecvată în diverse medii de instalare. Datorită direcției sale de montare verticală, produsul poate fi utilizat într-o poziție de montare posterioară, ceea ce optimizează utilizarea spațiului în interiorul dulapului de comutație. Parametrii tehnici ai barei colectoare sunt remarcabili: are o tensiune nominală de izolare de 750 V c.a., o tensiune de rezistență de 8 kV, un curent nominal de scurtă durată de 13 kA (pentru 1 secundă) și un curent de vârf de rezistență de 30 kA. Când I²t este activat, poate atinge o valoare de 169000 kA².s. Curentul admisibil este de 250 A, ceea ce oferă o putere suficientă pentru multe aplicații. Dimensiunile fizice ale barei colectoare sunt practice: 1000 mm lungime, 85 mm înălțime și 45 mm adâncime. Punctele de conectare sunt amplasate la fiecare 25 mm pe șină, cu orificii filetate M6, ceea ce oferă opțiuni flexibile de montare pentru diverse elemente de circuit. Bara colectoare Linergy BW LVS04112 este conformă cu standardele IEC 61439-1 și IEC 61439-2 și are certificarea de produs ASTA. Are o robustețe mecanică remarcabilă și a trecut cu succes testele seismice cu armătură structurală 2,5G în conformitate cu IEC 60068-2-57. Produsul conține componente din plastic fără plumb și nu conține PVC și silicon, reflectând considerente de design moderne, ecologice. Barele colectoare Schneider Electric PrismaSeT - LVS04112 sunt alegerea perfectă pentru orice profesionist care caută componente fiabile, durabile și standardizate pentru proiectele sale de construcție de dulapuri de comutație.
Schneider Electric PrismaSeT - LVS04112 date tehnice
Caracteristici generale
Familia de produse: Linergy
Tipul produsului: Bară colectoare (busbar)
Denumirea produsului: Linergy BW
Număr articol: LVS04112
Compatibilitate: Carcasă PrismaSeT G, carcasă PrismaSeT P
Grad de protecție: IPxx B
Descriere bară colectoare: Bară colectoare izolată
Cantitate per set: 1 buc.
Parametri tehnici
Poli: 3P
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare: Dulap de comutație - lățime 650 mm, Dulap vertical - lățime 600 mm, Dulap de perete - lățime 600 mm
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 250 A
Curent nominal de rezistență pe termen scurt [Icw]: 13 kA (1 s)
Curent nominal de rezistență de vârf [Ipk]: 30 kA
I²t la activare: 169000 kA².s
Curent admisibil: 250 A
Caracteristici fizice
Lungime: 1000 mm
Înălțime: 85 mm
Adâncime: 45 mm
Tip conexiune bară colectoare: Gaură filetată M6
Distanță de conectare: La fiecare 25 mm
Conformități și certificări
Standarde: IEC 61439-2, IEC 61439-1
Certificări de produs: ASTA
Robustețe mecanică: Testare seismică a armăturii structurale - 2,5G conform IEC 60068-2-57
