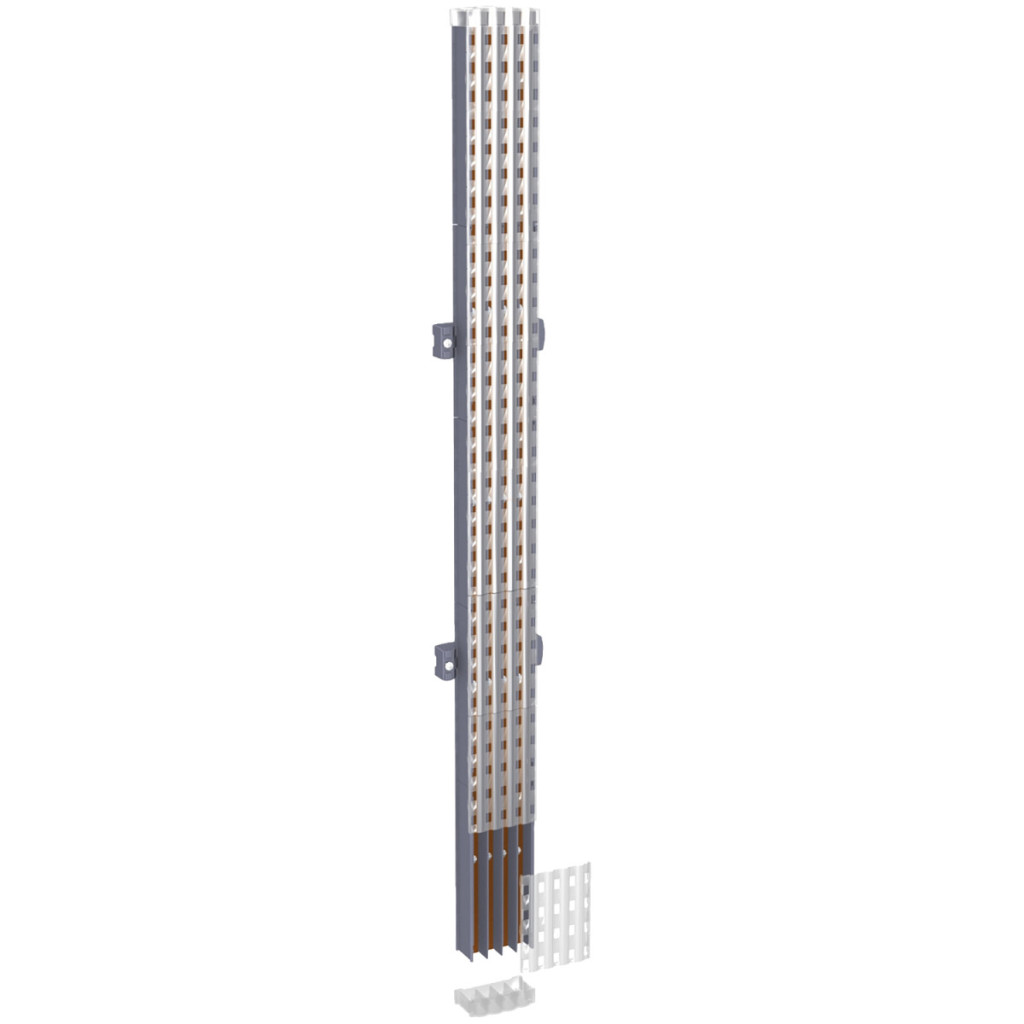

Bară colectoare izolată Schneider Electric din seria Linergy BW (LVS04113) este o componentă electrică inovatoare, cu 3 poli și capacitate de încărcare de 400 A, care reprezintă alegerea ideală pentru dulapurile de distribuție PrismaSeT G și PrismaSeT P. Această bară colectoare profesională, montată vertical, cu lungimea de 1000 mm, este o soluție excelentă pentru distribuția energiei electrice în instalații industriale și comerciale. Bara colectoare Linergy BW are proprietăți electrice remarcabile, care asigură o funcționare fiabilă și sigură. Tensiunea nominală de izolare (Ui) de 750 V c.a. și tensiunea nominală de rezistență la impulsuri (Uimp) de 8 kV garantează stabilitatea sistemului chiar și în condiții extreme. În plus față de curentul nominal de funcționare (Ie) de 400 A, produsul are o capacitate nominală de transport a curentului pe termen scurt (Icw) de 20 kA (pentru 1 secundă) și o rezistență nominală la curentul de vârf (Ipk) de 52,5 kA. Valoarea de activare I²t este de 400.000 kA².s, ceea ce asigură o protecție remarcabilă pentru sistem. Punctele de conectare sunt amplasate la fiecare 25 mm și sunt proiectate cu orificii filetate M6, asigurând o instalare flexibilă și ușoară. Bară colectoare Linergy BW are o lungime de 1000 mm, o înălțime de 85 mm și o adâncime de 45 mm, permițând o instalare compactă în dulapuri de distribuție de diferite dimensiuni. Produsul are protecție IPxx B și este compatibil cu dulapuri de comutație cu lățimea de 650 mm, precum și cu dulapuri de podea cu lățimea de 600 mm și dulapuri de distribuție montate pe perete. Oferă o robustețe mecanică remarcabilă, deoarece respectă testul seismic 2,5G conform IEC 60068-2-57. Produsul respectă, de asemenea, standardele IEC 61439-1 și IEC 61439-2, fiind astfel pe deplin adecvat pentru utilizarea în sisteme electrice profesionale. Certificarea ASTA consolidează și mai mult fiabilitatea și calitatea produsului. Barele colectoare Schneider Electric Linergy BW LVS04113 sunt ideale pentru medii în care sunt importante alimentarea fiabilă cu energie electrică, instalarea ușoară și designul compact. Produsul este recomandat în special pentru instalații industriale, clădiri comerciale și sisteme electrice mai mari, unde capacitatea de transport a curentului de 400 A și parametrii excelenți de protecție reprezintă un avantaj. Designul izolat oferă o siguranță sporită în timpul instalării și funcționării, în timp ce amplasarea verticală optimizează utilizarea spațiului în interiorul dulapului.
Schneider Electric PrismaSeT - LVS04113 - Bară colectoare compactă Powerclip 400A 3P lungime=1000 date tehnice
Caracteristici generale
Denumirea produsului: Linergy BW
Familia de produse: Linergy
Tipul produsului: Bară colectoare izolată
Număr articol: LVS04113
Compatibilitate și domeniu de aplicare
Compatibilitate: Dulap PrismaSeT G, Dulap PrismaSeT P
Direcție de instalare: Verticală, poziție de funcționare: spate
Opțiuni de instalare: Dulap de comutație - lățime 650 mm, Dulap de podea - lățime 600 mm, Dulap de perete - lățime 600 mm
Parametri tehnici
Număr de poli: 3P
Tensiune nominală de izolare [Ui]: 750 V c.a.
Tensiune nominală de impuls [Uimp]: 8 kV
Curent nominal de funcționare [Ie]: 400 A
Curent nominal de scurtă durată [Icw]: 20 kA (1 s)
Curent nominal de vârf suportat [Ipk]: 52,5 kA
Valoare de activare I²t: 400.000 kA².s
Curent admisibil: 400 A
Grad de protecție IP: IPxx B
Caracteristici fizice
Lungime: 1000 mm
Înălțime: 85 mm
Adâncime: 45 mm
Tip conexiune bară colectoare: orificiu filetat M6
Distanță între conexiuni: La fiecare 25 mm
Certificate și standarde
Standarde: IEC 61439-1, IEC 61439-2
Certificare produs: ASTA
Robustețe mecanică: Testare seismică consolidare structurală - 2,5G conform IEC 60068-2-57
