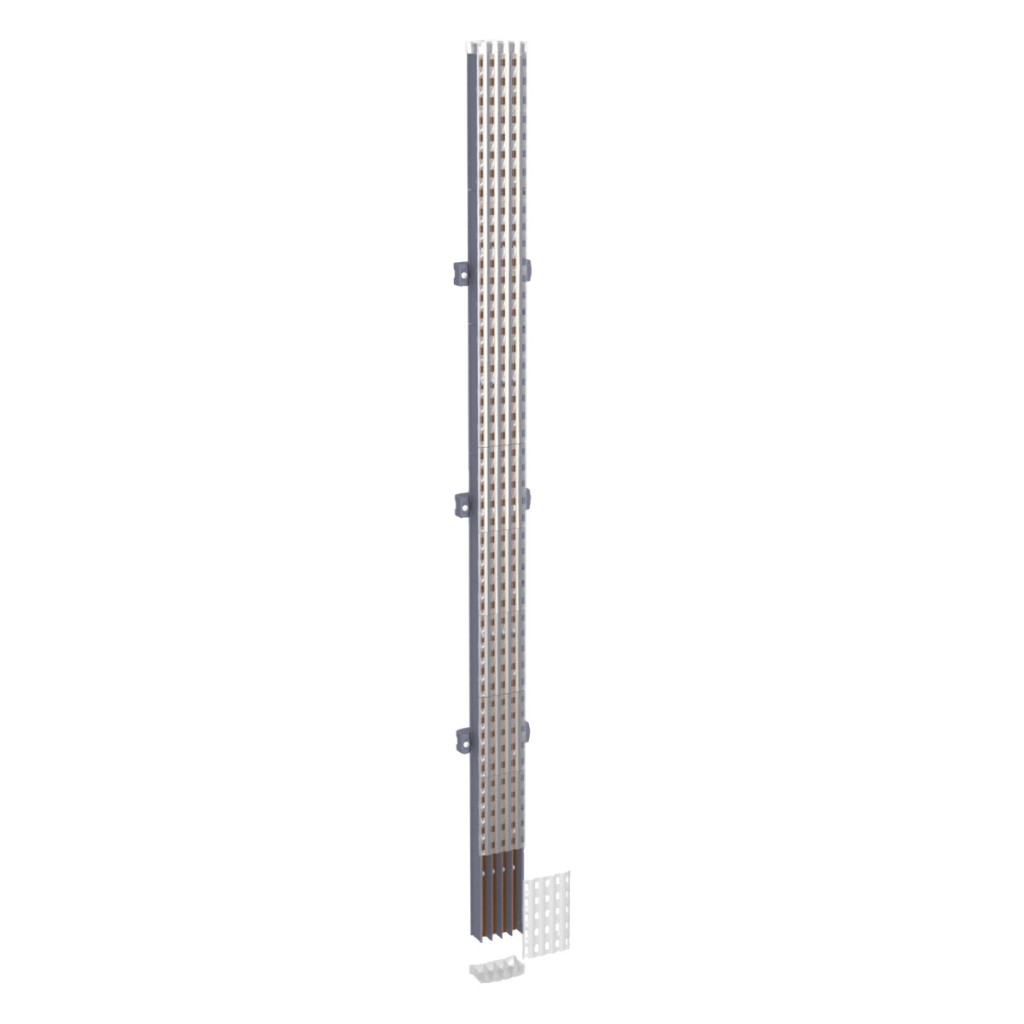

Schneider Electric Linergy BW 3P, 400A, izolat, bară colectoare verticală (LVS04118) este o componentă de înaltă calitate pentru rețelele de distribuție electrică, fiind alegerea perfectă pentru sistemele electrice industriale și comerciale. Ca parte a familiei de produse Linergy, acest produs reprezintă soluțiile fiabile și inovatoare ale Schneider Electric în domeniul rețelelor electrice moderne. Bara colectoare Linergy BW are proprietăți electrice și mecanice remarcabile, care îndeplinesc chiar și cele mai stricte cerințe industriale. Curentul nominal de funcționare de 400 A permite proiectarea de sisteme de mare putere, în timp ce tensiunea nominală de izolare de 750 V c.a. și tensiunea nominală de impuls de 8 kV asigură o protecție adecvată. Bara colectoare poate rezista la curenți de scurtcircuit de scurtă durată (1 secundă) de până la 20 kA, în timp ce curentul nominal de vârf de scurtcircuit este de 52,5 kA. Valoarea de activare I²t este de 400.000 kA.s, ceea ce asigură o protecție excelentă la scurtcircuit. Această bară colectoare izolată este special concepută pentru instalarea verticală cu poziție de operare în spate, fiind ideală pentru utilizarea în dulapurile de comutație PrismaSeT G și PrismaSeT P. Produsul este compatibil cu dulapuri de comutație cu lățimea de 650 mm, precum și cu dulapuri de distribuție cu lățimea de 600 mm, montate pe podea sau pe perete, oferind opțiuni flexibile de instalare pentru o varietate de aplicații. Parametrii fizici ai barei colectoare Linergy BW sunt optimizați pentru cerințele sistemelor electrice profesionale: 1400 mm lungime, 85 mm înălțime și 45 mm adâncime. Conexiunile sunt proiectate cu orificii filetate M6 și un pas de conectare de 25 mm, ceea ce asigură o conexiune electrică precisă și fiabilă. Produsul este fabricat în conformitate cu standardele IEC 61439-1 și IEC 61439-2, care garantează calitatea și siguranța adecvate. O caracteristică specială este întărirea structurală conform testelor seismice, care respectă standardul IEC 60068-2-57 până la o valoare de 2,5G, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Bară colectoare are certificarea de produs ASTA, care reprezintă o garanție suplimentară a calității.
Schneider Electric PrismaSeT - LVS04118 -Bară colectoare compactă Powerclip 400A 3P lungime=1400 date tehnice
Date generale despre produs
Familia de produse: Linergy
Tipul produsului: Bară colectoare
Denumirea produsului: Linergy BW
Compatibilitate: Dulapuri de distribuție PrismaSeT G și PrismaSeT P
Protecție IP: IPxx B
Descriere bară colectoare: Bară colectoare izolată
Cantitate ambalaj: 1 bucată
Proprietăți electrice
Poli: 3P
Tensiune nominală de izolație: 750 V c.a. 8 kV
Curent nominal de funcționare: 400 A
Curent nominal de rezistență pe termen scurt: 20 kA (1 s)
Curent nominal de vârf de scurtcircuit: 52,5 kA
Valoare de activare I²t: 400000 kA².s
Curent admisibil: 400 A
Caracteristici fizice
Direcție de instalare: Verticală, poziție de funcționare: spate
Descrierea instalării: Dulap de comutație - lățime 650 mm, Dulap de distribuție de podea - lățime 600 mm, Dulap de distribuție montat pe perete - lățime 600 mm
Lungime:1400 mm Înălțime: 85 mm Adâncime: 45 mm Tip conexiune bară colectoare: orificiu filetat M6 Distanță conexiune: Conexiune la fiecare 25 mm
Standarde și certificări
Standarde: IEC 61439-1, IEC 61439-2
Certificări produs: ASTA
Robustețe mecanică: Testare seismică consolidare structurală - conformitate 2,5G conform IEC 60068-2-57
